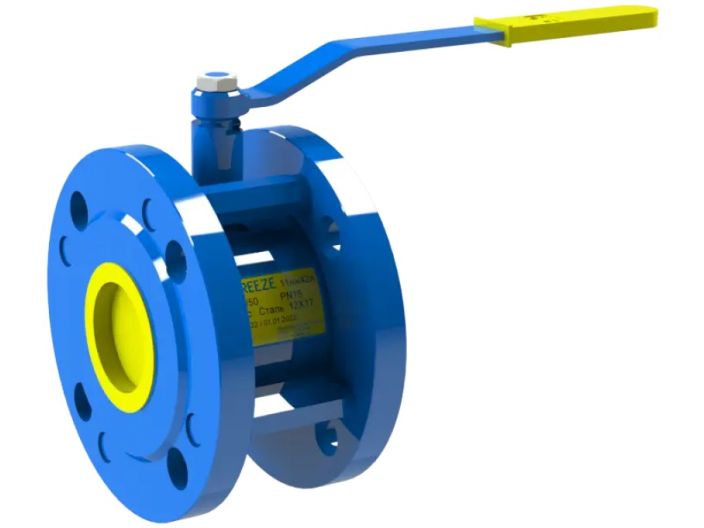

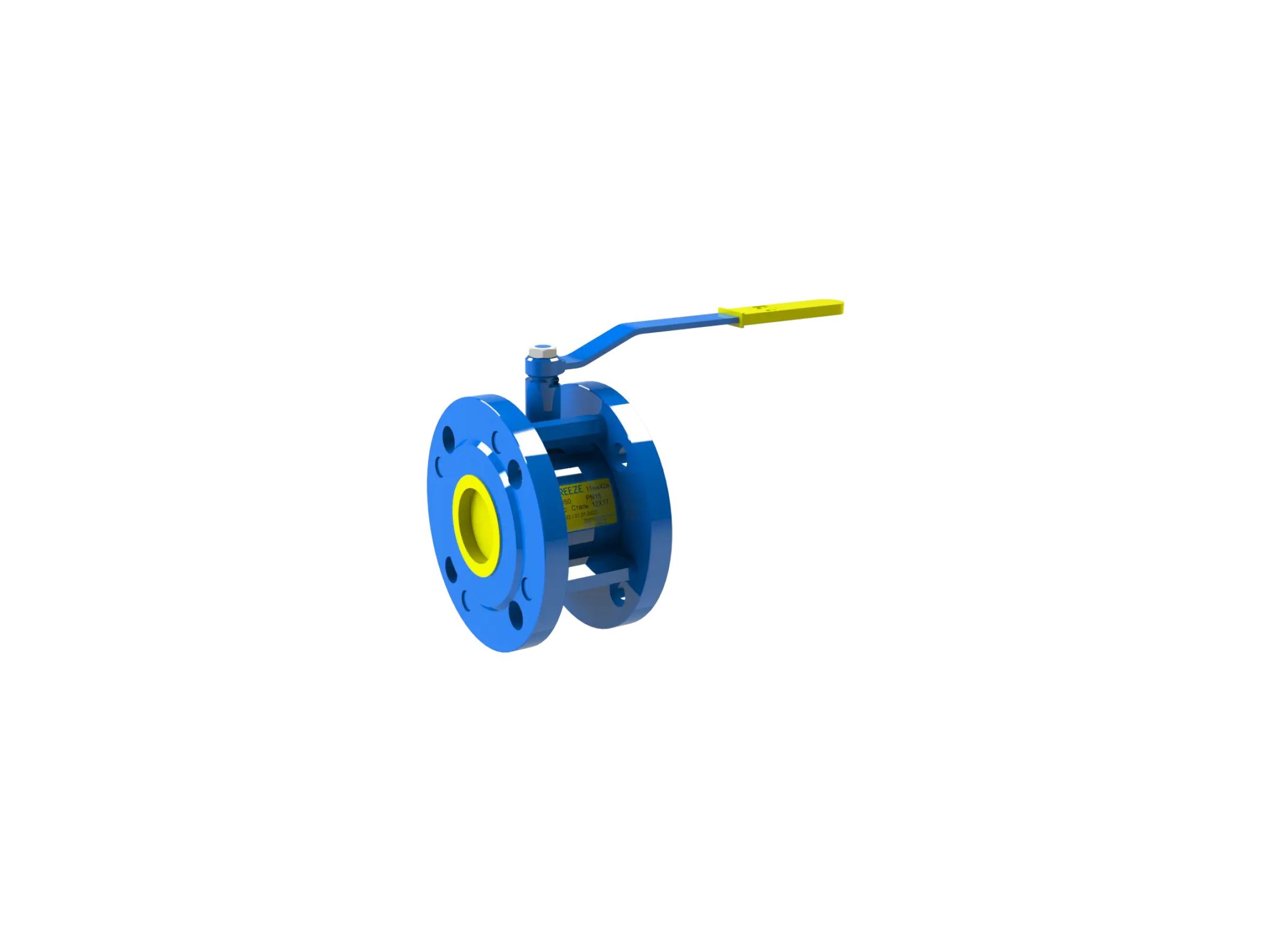

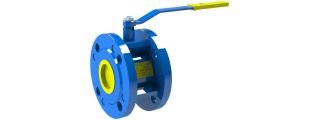

Кран шаровой стальной BREEZE 11нж42п Ду 65/65 полнопроходной

Производитель/Бренд: BREEZE

Модель	11нж42п
Серия	BREEZE Europe
Артикул	11.42.025-301
Тип соединения	фланец/фланец
Тип прохода	полнопроходной
Тип привода	ручной
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16

6 937,00 грн

Описание

Кран шаровой 11нж42п BREEZE™ – фланец/фланец, полный проход, PN16. Существенным отличием от других кранов производства завода Олбризсервис является малая строительная длина и возможность ремонта данного крана. Благодаря данным параметрам краны 11нж42п являются идеальным решением для реновации жилищно-коммунального хозяйства, а также для использования в различных технологических установках, газораспределительных щитах, измерительных узлах и т.п.

Конструкция та материали

Кран шаровой стальной BREEZE 11нж42п Ду 65/65 полнопроходной 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток, бобышка	Сталь 20Х13 ГОСТ 5632
3	Корпус	Сталь 12Х17 ГОСТ 5632
4	Уплотнительное кольцо корпуса	Фторопласт Ф4К20 ГОСТ 10007
5	Уплотнение штока	Фторопласт Ф4 ГОСТ 10007
6	Уплотнительное кольцо штока	Фторсилоксан
7	Фланец	Сталь 20Х13 ГОСТ 5632
8	Шпилька	Сталь 20Х13 ГОСТ 5632
9	Уплотнительное кольцо шара	Фторопласт Ф4 ГОСТ 10007
10	Штифт	Сталь 45 ДСТУ 7806
11	Рукоятка	Сталь 3 ДСТУ 4747
12	Гайка	ДСТУ ISO 8992

Размеры

Кран шаровой стальной BREEZE 11нж42п Ду 65/65 полнопроходной 2

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.42.025-301	25	25	16	62	80	165	115	85	14	4	2.4
11.42.032-301	32	32	16	68	86	165	135	100	18	4	3.1
11.42.040-301	40	40	16	80	113	239	145	110	18	4	4.1
11.42.050-301	50	50	16	93	120	239	160	125	18	4	5.9
11.42.065-301	65	65	16	119	126	274	180	145	18	4	8.5
11.42.080-301	80	80	16	125	135	274	195	160	18	8	9.6
11.42.100-301	100	100	16	155	150	315	215	180	18	8	13.5
