Описание

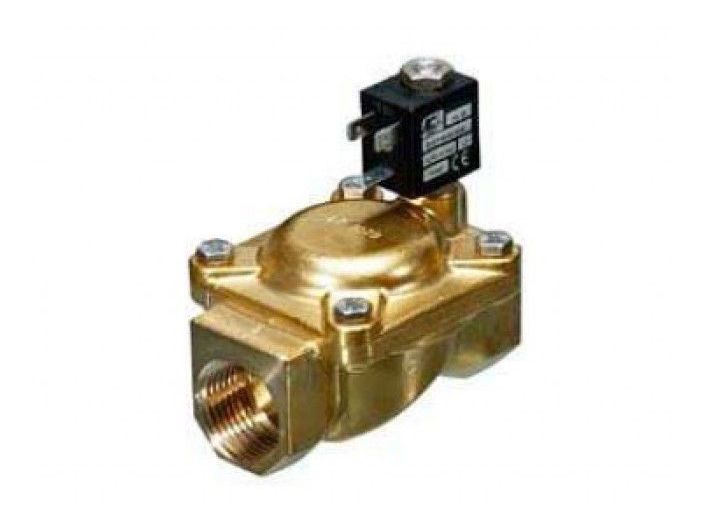

Электромагнитный клапан E207FB25 – нормально открытый клапан косвенного действия (от компании известного итальянского производителя ACL). Применяется E207FB25 для управления потоком воды, газа, пара или воздуха
Клапан электромагнитный нормально открытый (2/2 NO) ACL E207FB25 – это запорное устройство, в котором без подачи напряжения запирающий элемент (плунжер) находится в открытом положении. При подаче напряжения на катушку плунжер, преодолевая сопротивление пружины, опускается вниз, давит на мембрану, перекрывающую отверстие. Такая конструкция требует минимального перепада давления для работы, иначе клапан просто не закроется
Нормально открытый соленоидный клапан, тип E207 – двухходовой клапан косвенного действия с сервоуправляющей диафрагмой. Корпус и верхняя крышка клапана изготовлены из латуни с горячим штампом. Арматурная трубка выполнена из нержавеющей стали, подвижная арматура (плунжер) и неподвижная арматура (сердечник) – магнитная нержавеющая сталь, пружины возврата арматуры и закрытие диафрагмы из нержавеющей стали
Соленоидный клапан ACL E207FB25 имеет вспомогательную мембрану, обеспечивающую более точную работу клапана. Материал уплотнения – NBR, максимальное давление 13 бар. Уплотнение NBR подходит для использования с воздухом (до 70°С), водой (до 90°С), дизельным топливом и другими нефтепродуктами

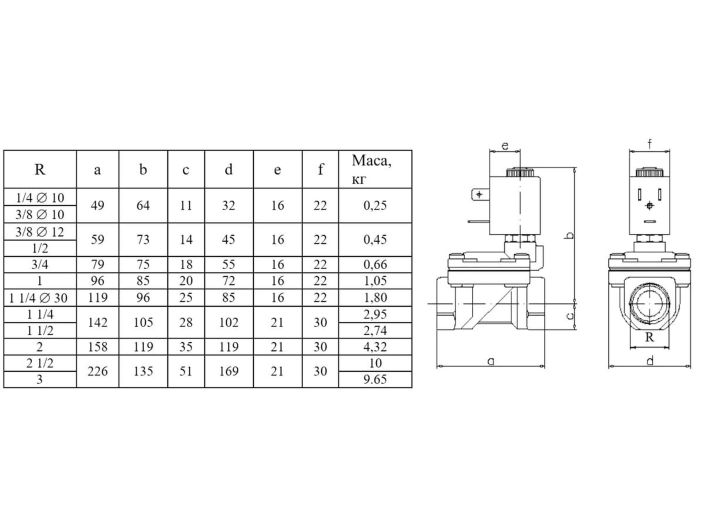

Габаритные размеры электромагнитного клапана E207FB25 NO
Технические характеристики электромагнитного клапана ACL E207FB25
- Диаметр присоединения: Ду 1" (Dn 25)
- Максимально допустимое давление: 10 бар (1 МПа)
- Минимальный перепад давления: 0,15 бар (15 кПа)
- Пропускная способность (Kv): 10,2 м³/час
- Корпус клапана с крышкой: латунь
- Материал уплотнения: NBR
- Температурный диапазон: -10 до +90 °С
- Длина: 96 мм
- Масса: 1,05 кг
- Максимальная вязкость 25 сСт (мм²/с)
- Допустимая температура внешней среды: для катушки класса F = -10°С...+55°С, для катушки класса Н=-10°С...+80°С
Конструкция электромагнитного нормально открытого клапана ACL E207
1 - гайка, що фіксує котушку
2 - котушка
3 – арматурна група
4 - арматурна трубка
5 - мембранна група
6 - клапан регулювання швидкості
7 - зменшувач гідроудару
Подробнее о товаре
- Производитель
- ACL
- Производительность, max м3/ч
- 10.2
- Тип исполнения
- нормально открытый
- Диаметр
- DN 25 (1")
- Применение
- для воды и газа
- Давление
- до 10 бар
