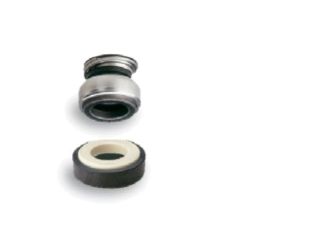

Торцевое уплотнение STA-12R SIC 11516101248

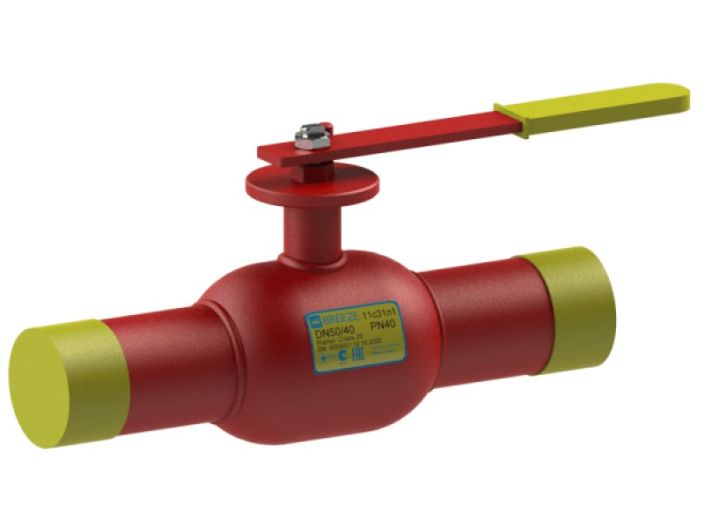

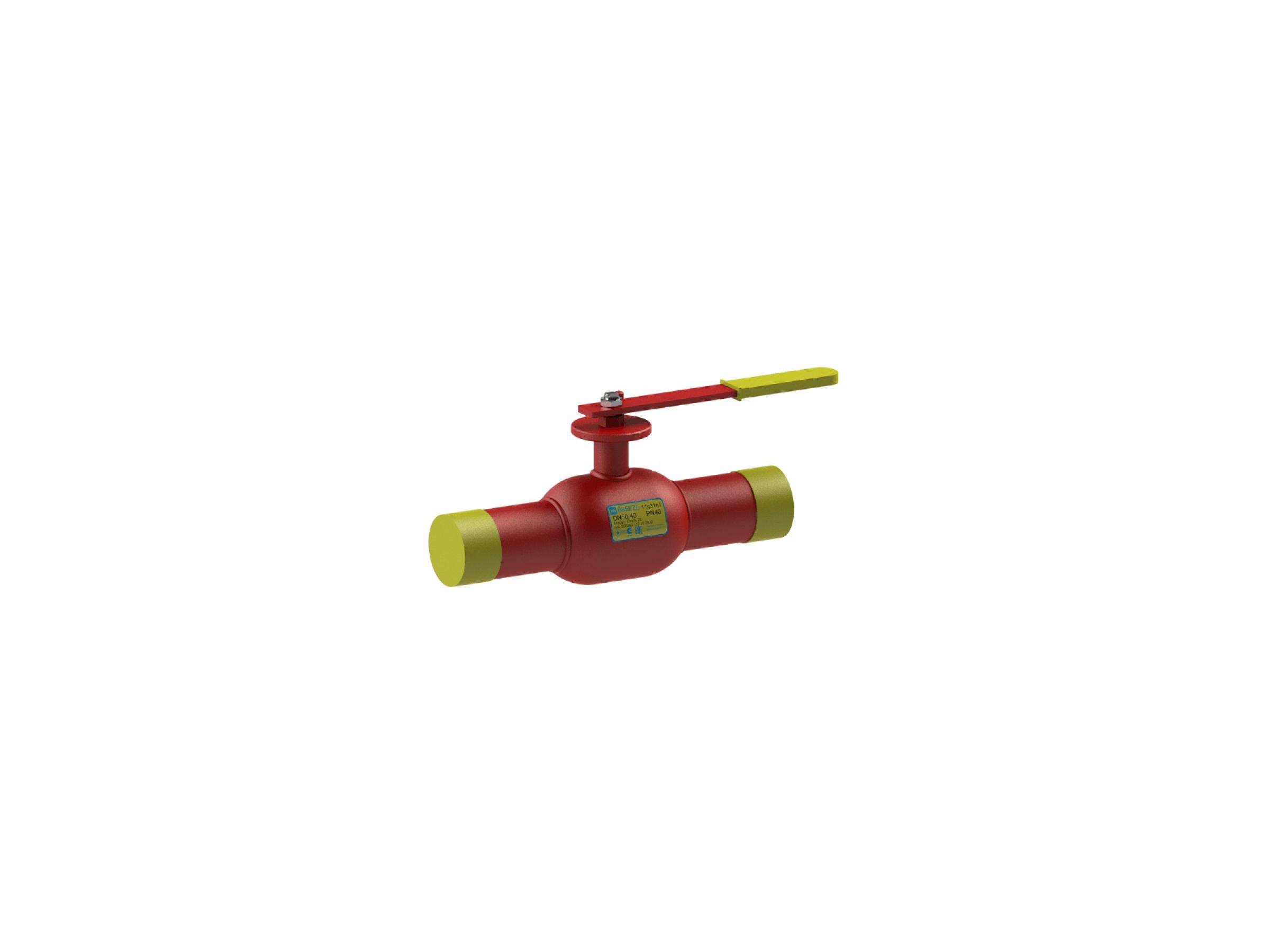

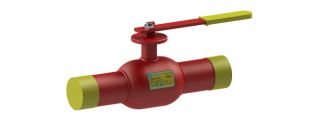

Кран шаровой 11с31п1 BREEZE™ – сварка/сварка, стандартный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, применяется на трубопроводах паровых и пароконденсирующих систем. Для уплотнения штока используется армированная сальниковая набивка, изготовленная из терморасширенного графита с ингибитором коррозии. Благодаря зажимной гайке возможно, при необходимости, «подтянуть» уплотнение на штоке или заменить его без демонтажа.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 20072 |
2 | Шток, гайка | Сталь 20Х13 ГОСТ 20072 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
5 | Уплотнитель штока | Фторопласт Ф4 ГОСТ 10007 |
6 | Уплотнительное кольцо штока | Сальникова набивка Н4030 ТУ У 26.8-34743542-001:2011 |
7 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
8 | Шайба опорная | Сталь 3 ДСТУ 4747 |
9 | Фланец | Сталь 3 сп ГОСТ 535 |
10 | Штифт | Сталь 45Х ДСТУ 7806 |
11 | Рукоятка | Сталь 3 ДСТУ 4747 |
12 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429:2015 |
13 | Гайка | ДСТУ ISO 8992 |
Размеры
Артикул | DN | D | PN | L | H | A | Dp | Tp | W |
11.23.025-001 | 25 | 20 | 40 | 230 | 85 | 162 | 33.50 | 3.20 | 1.3 |
11.23.032-001 | 32 | 25 | 40 | 260 | 89 | 162 | 42.30 | 3.20 | 1.6 |
11.23.040-001 | 40 | 32 | 40 | 260 | 97 | 207 | 48.00 | 3.50 | 2.2 |
11.23.050-001 | 50 | 40 | 40 | 300 | 103 | 207 | 57.00 | 3.50 | 2.7 |
11.23.065-001 | 65 | 50 | 25 | 360 | 109 | 207 | 76.00 | 3.50 | 3.9 |
11.23.080-001 | 80 | 65 | 25 | 370 | 123 | 266 | 89.00 | 3.50 | 5.1 |
11.23.100-001 | 100 | 80 | 25 | 390 | 132 | 376 | 108.00 | 4.00 | 7.3 |
11.23.125-001 | 125 | 100 | 25 | 390 | 162 | 513 | 133.00 | 5.00 | 12.5 |
11.23.150-001 | 150 | 125 | 25 | 390 | 180 | 513 | 159.00 | 5.00 | 16.9 |
11.23.200-001 | 200 | 150 | 25 | 390 | 261 | 793 | 219.00 | 6.00 | 27.6 |
