MDV.65.80.22.2.50D /450.SL Multilift Grundfos 97577818 - канализационная насосная станция для сбора и перекачки сточных вод в центральную канализацию в случае, если нет возможности свободного протока стоков. Как правило, станцию устанавливают ниже уровня канализации в подвалах и нацокольных этажах зданий

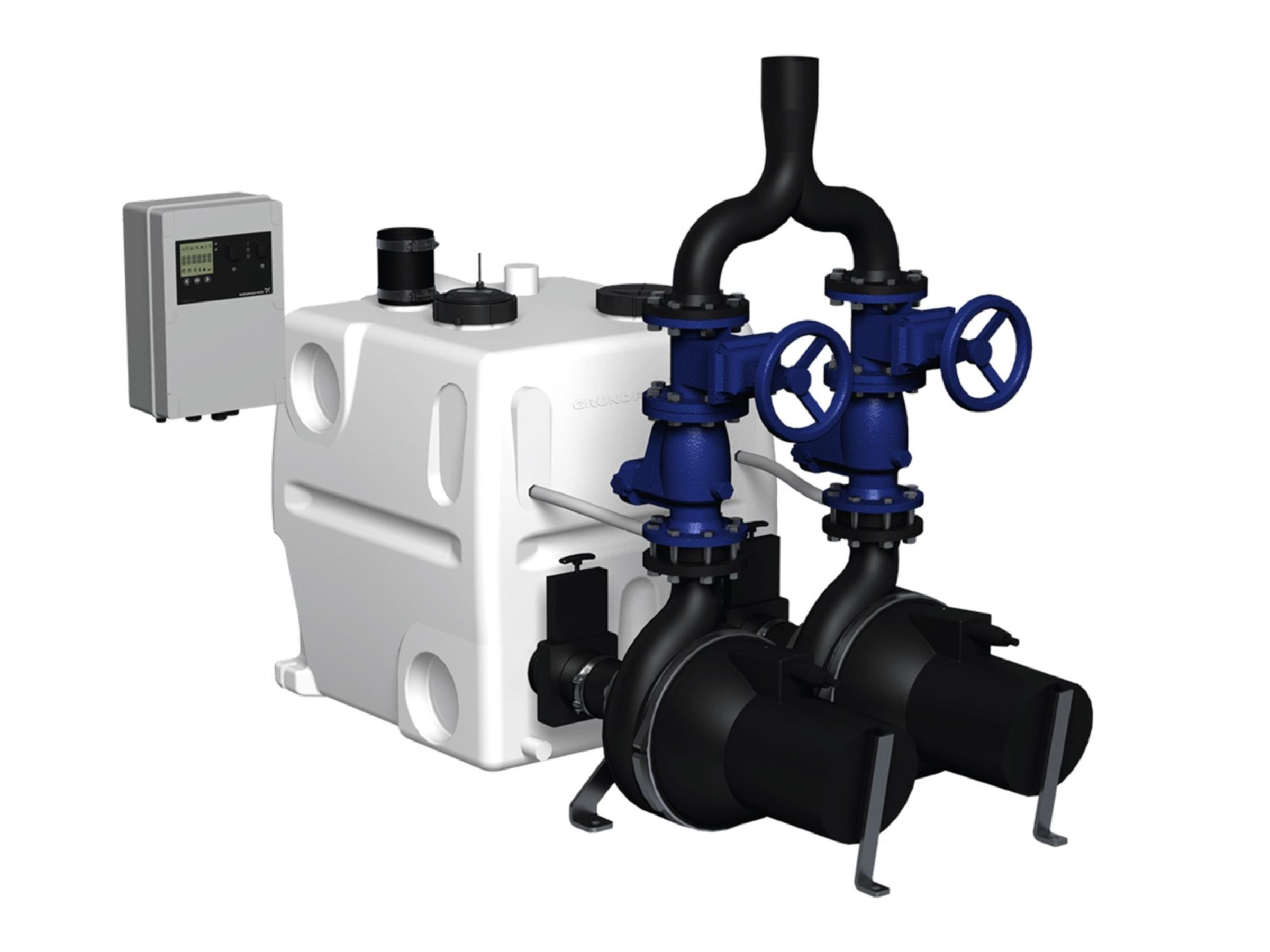

Насосная станция Grundfos MDV Multilift состоит из полностью интегрированного сборного резервуара объемом 450 л с двумя горизонтальными погружными насосами SLV с рабочим колесом SuperVortex, контроллером, включая аналоговый датчик уровня и аксессуары для подключения

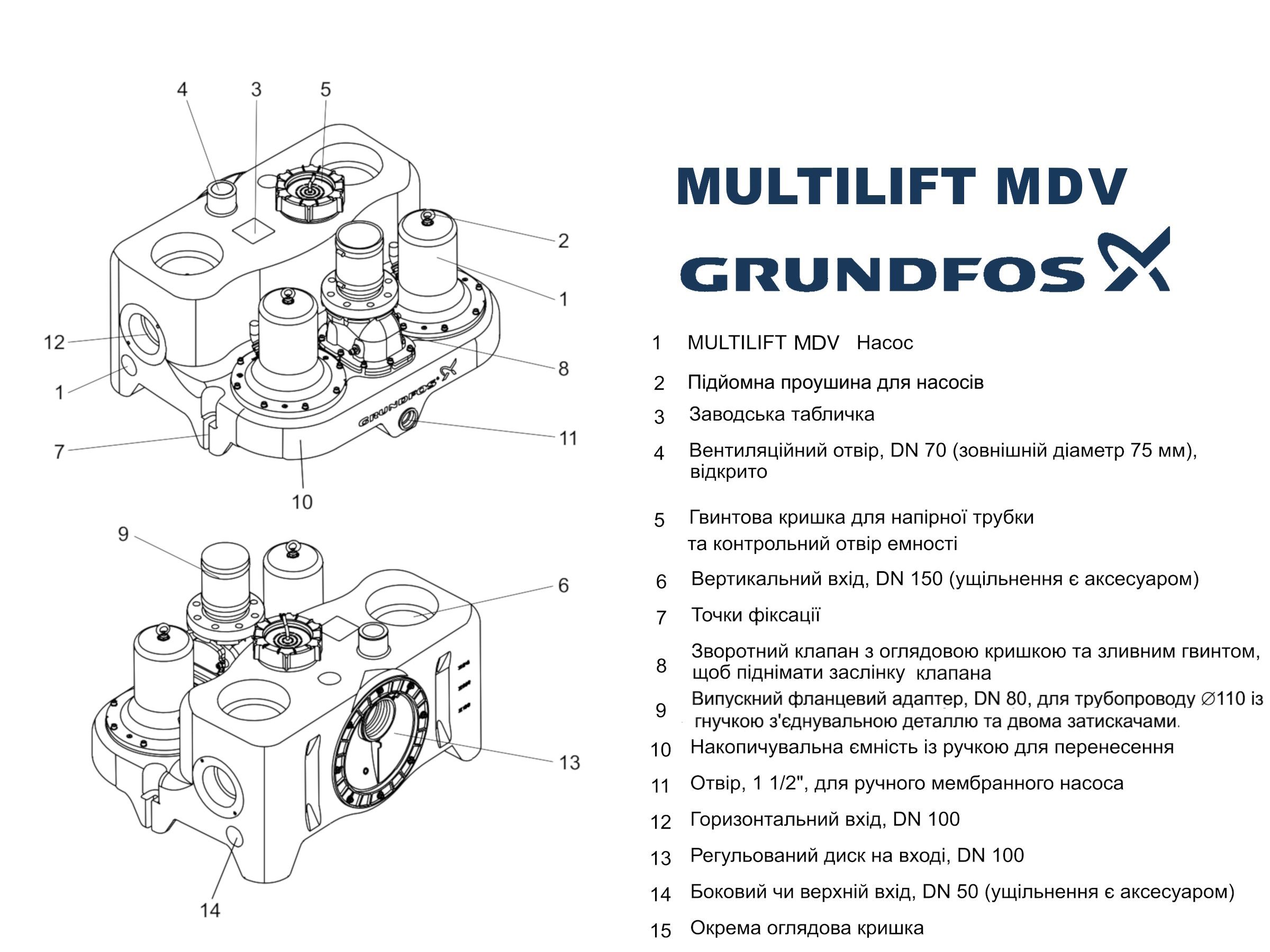

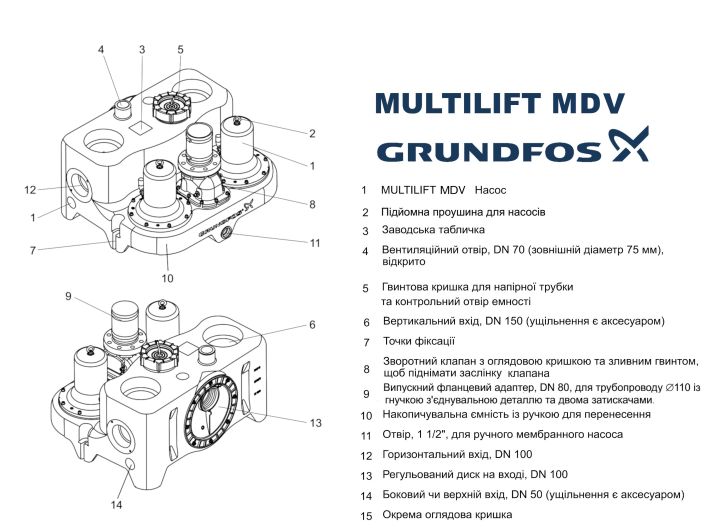

Герметичный, запахонепроницаемый бак установки изготовлен из прочного полиэтилена и имеет все необходимые отверстия для подключения впускных, выпускных, вентиляционных труб и ручного мембранного насоса 96003721 (приобретается отдельно). Внутри бака два патрубка для насосов подключены к колено всасывающей трубы, что позволяет осуществлять отсос со дна. В результате остаточный объем снижается до минимума
Канализационная установка Grundfos MDV.65.80.22.2.50D /450.SL поставляется с контроллером уровня LC 231 или 241 для управления и контроля насоса. Контроллер осуществляет контроль уровня, мониторинг и защиту насосной станции. Настройку контроллера можно выполнить с помощью Grundfos GO. Он легко интегрируется в линейку коммуникационных модулей Grundfos, обеспечивая легкое встраивание в любую систему управления, например SCADA или Grundfos CLOUD
Насос для канализации MDV.65.80.22.2.50D /450.SL Multilift разработан в соответствии со стандартом EN12050-1, одобрен и контролируется внешним институтом LGA. Дополнительные сертификаты: VDE, GHOST, CB, EMV
Насосные станции Multilift MDV.65.80.22.2.50D /450.SL могут перекачивать такие жидкости
- бытовые сточные воды
- загрязненные сточные воды с фекалиями и стоки из туалетов
- вода, содержащая ил
Преимущества насосной станции Grundfos Multilift MDV.65.80.22.2.50D /450.SL
- свободный проход до 80 мм для надежной и беззасорной работы
- уникальная система зажимов позволяет демонтировать гидравлику и двигатель за несколько минут
- Крышка инспекции позволяет осматривать бак во время работы
- водонепроницаемая вилка кабеля из нержавеющей стали для простоты обслуживания и ремонта
- картридж с двойным уплотнением вала для простоты обслуживания и ремонта
- двигатель с термовыключателями внутри обмотки
- запатентованная система охлаждения для непрерывной работы в насосах
- двигатель с термовыключателями внутри обмотки
Характеристики насосной станции Grundfos Multilift MDV.65.80.22.2.50D/450.SL
- Модель Multilift MDV.65.80.22.2.50D/450.SL
- Артикул 97577818
- Бренд Grundfos
- Назначение сбора и отвода бытовых сточных вод
- Количество насосов 2

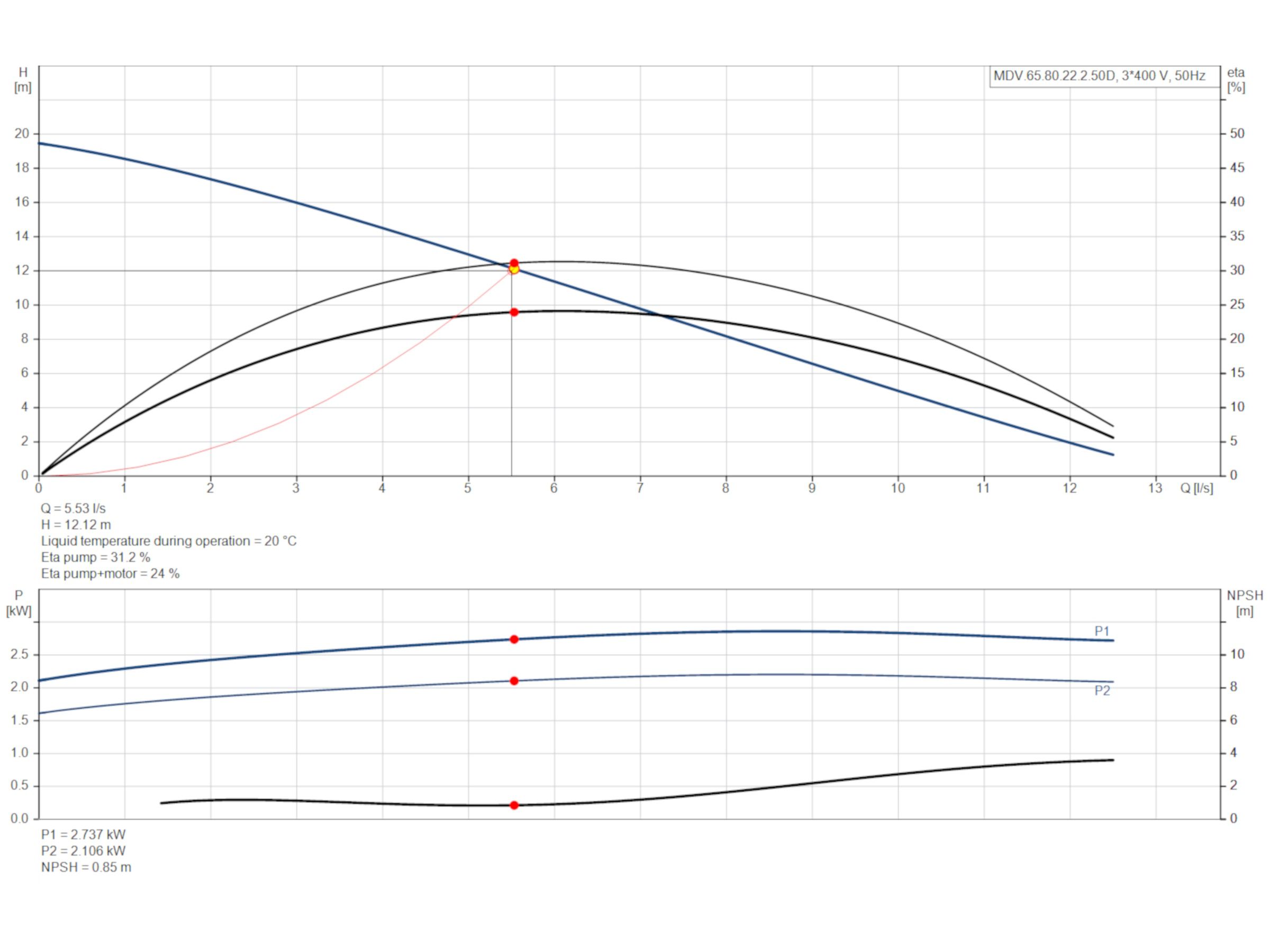

- Номинальный расход 19,8 м³/ч (5,5 л/с)
- Номинальный напор 12 м
- Максимальный поток 45 м³/ч (12,5 л/с)
- Максимальный напор 17,8м
- Диаметр частиц до 65 мм
- Насос SLV.65.80.22.2.50D
- Корпус насоса чугун
- Рабочее колесо SuperVortex
- Уплотнение вала SIC/SIC
- Максимальный гидравлический КПД 32%
- Бак пластик, LDPE
- Диапазон температуры окружающей среды 0..40 °С

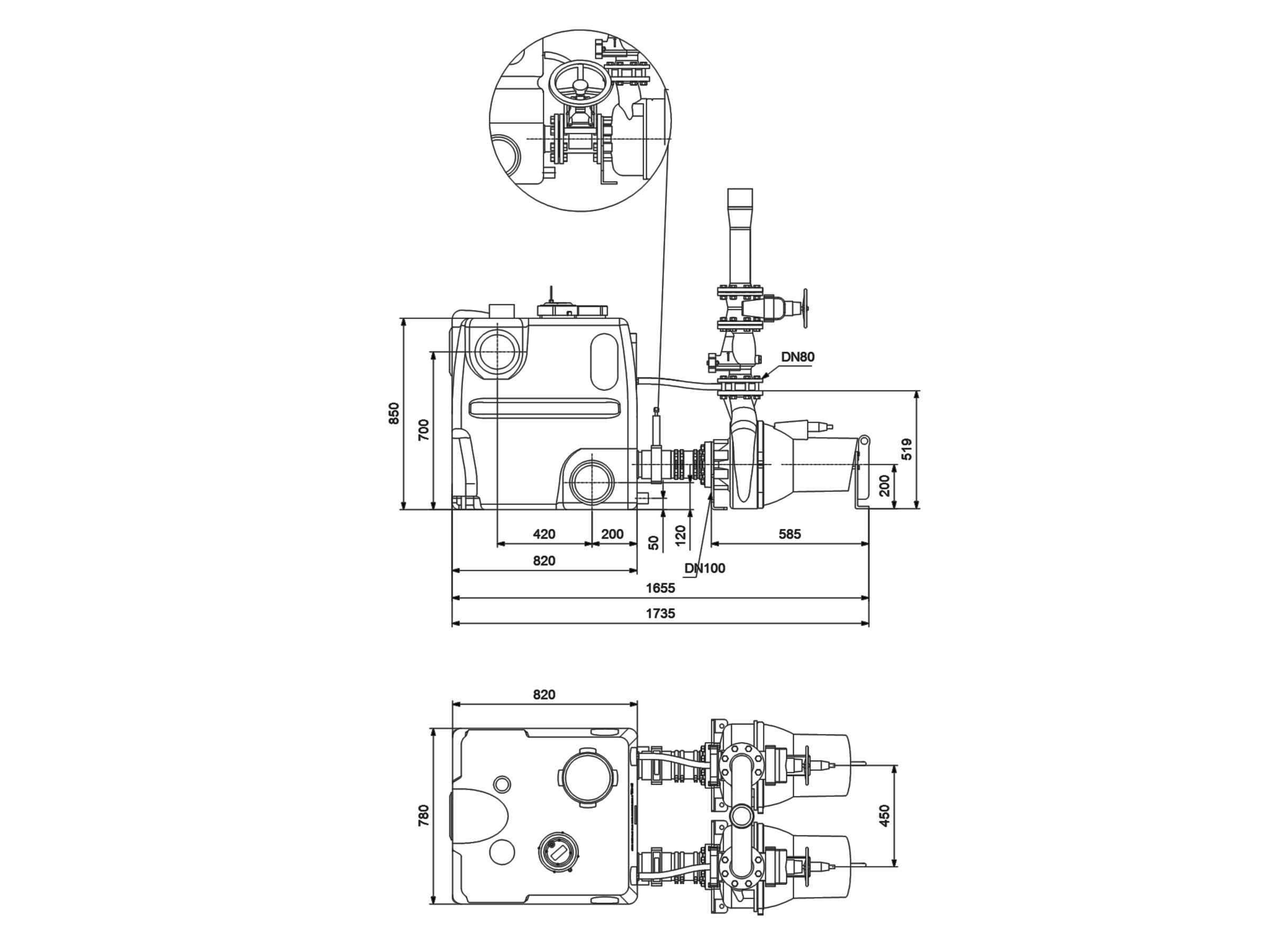

- Размер исходного соединения DN 80
- Номинальное давление для подключения PN 10
- Максимальная глубина монтажа 2 м
- Диапазон температуры жидкости 0..40 °С
- Плотность 998,2 кг/м³
- Электродвигатель погружной с вихревым рабочим колесом Vortex
- Входная мощность P1 2,8 кВт
- Номинальная мощность P2 2,2 кВт
- Частота сети 50 Гц

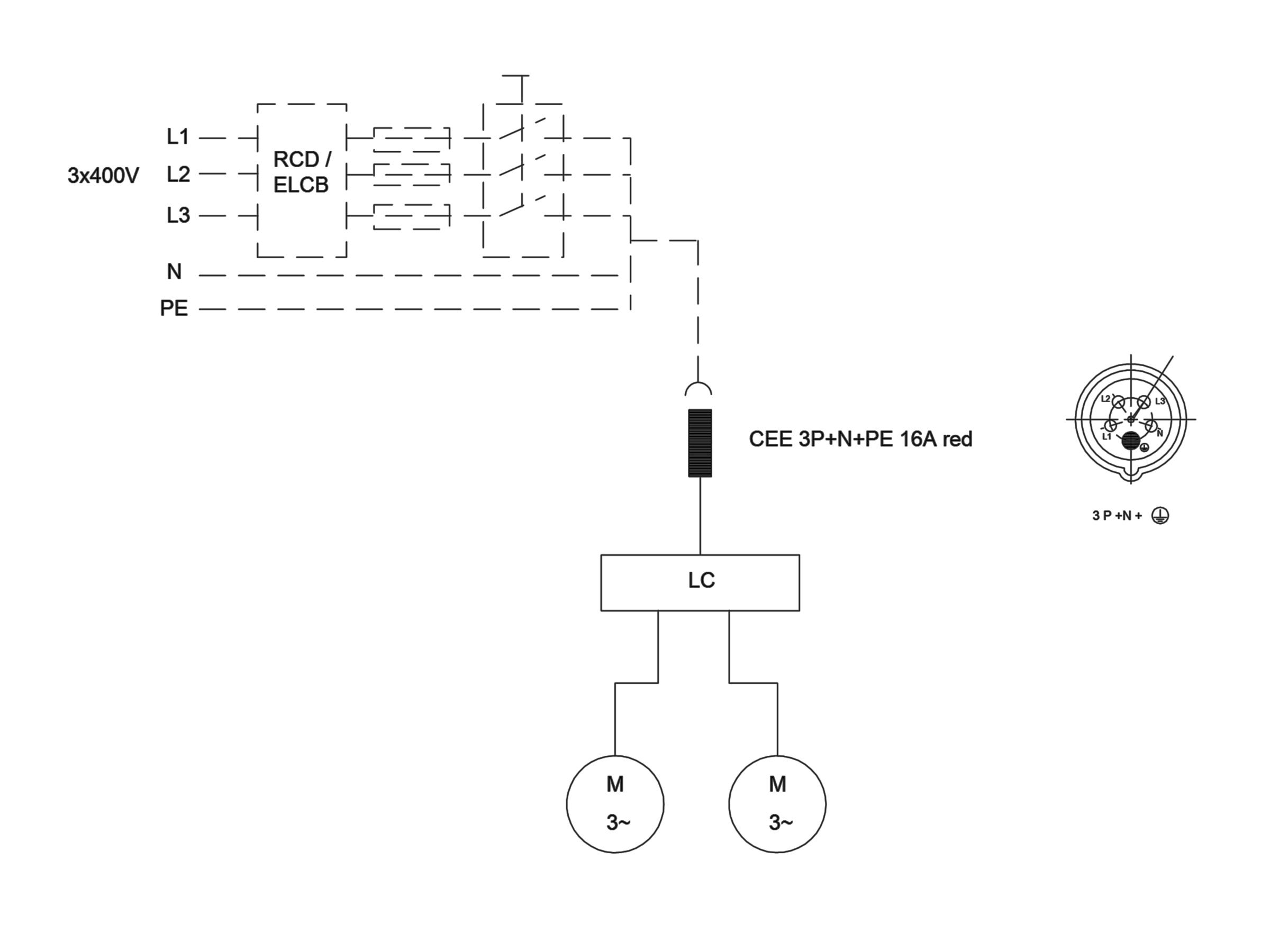

- Номинальное напряжение 3х380-415 В +6/-10%
- Режим работы повторно-кратковременный S3-50%, 1 минута
- Пуск прямой (DOL)
- Количество запусков час 60
- Номинальный ток 5 А
- Номинальный ток при погрузке 3/4 3,8 А
- Номинальный ток при погрузке 1/2 3,0 А
- Пусковой ток 37 А
- Номинальный ток без нагрузки 2,0 А
- Cos phi коэффициент мощности 0,86
- Cos phi без погрузки 0,21
- Cos phi при погрузке 3/4 0,81
- Cos phi при погрузке 1/2 0,72
- Крутящий момент заблокированного ротора 18 Нм
- Крутящий момент пробоя 23 Нм
- КПД двигателя при полной нагрузке 77%
- КПД двигателя при нагрузке 3/4 76,6%
- КПД двигателя при нагрузке 1/2 73,5%
- Количество полюсов 2
- Класс защиты IP68
- Класс изоляции F
- Встроенная защита термовыключатель
- Кабель H07RN-F 10 м
- Общий объем резервуара 450 л
- Общий эффективный объем сборного резервуара на входе 180 мм. 120 л
- Общий эффективный объем сборного резервуара на входе 250 мм 240 л
- Вес нетто 202 кг
- Вес брутто 281 кг
