Описание

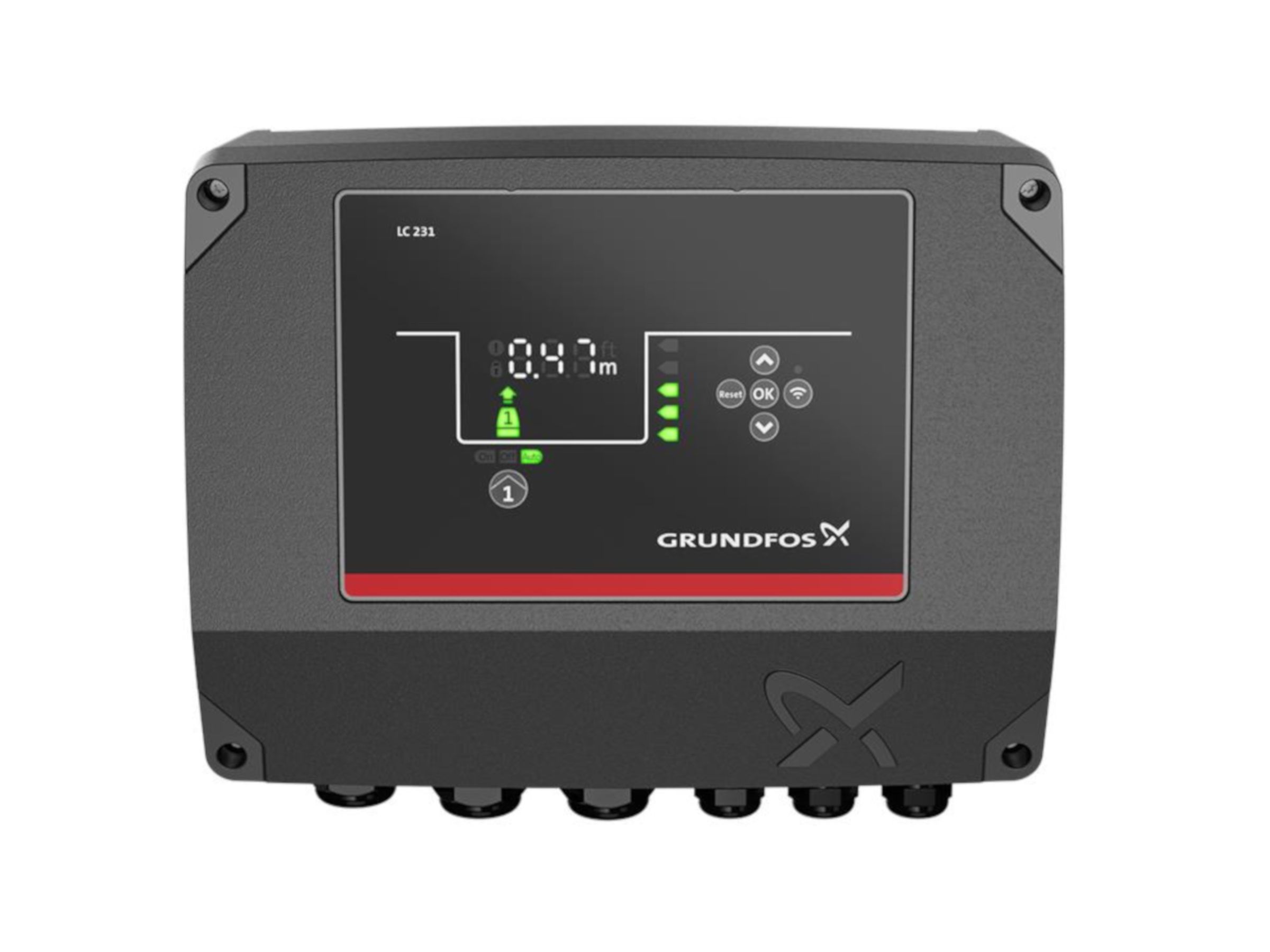

LC 231 Grundfos - контроллер уровня для управления, мониторинга и защиты насосов в системах сточных вод, водоснабжения и дренажа
Блок контроля уровня LC 231 2 x 1-9 DOL PI (99369650) включает и отключает насос в зависимости от уровня жидкости, измеряемой поплавковыми выключателями или датчиком давления. Когда достигнут уровень запуска, насос начнет работу, и когда уровень жидкости будет снижен до уровня остановки, насос будет остановлен блоком управления. Будет сформировано аварийный сигнал в случае, например, высокого уровня воды в резервуаре или неисправности датчика
Основные настройки выполняются с помощью панели управление, а расширенные настройки выполняются по с помощью Grundfos GO Remote. Кроме того, можно считывать важные рабочие параметры с помощью Grundfos GO Remote (связь по Bluetooth). Даже без использования приложения есть возможность прямо с дисплея изменить режим работы с автоматического на ручной запуск/остановку и отрегулировать настройку уровня
Шкаф управления LC 231 предназначен для управления двумя насосами с прямым пуском (DOL). Это могут быть сетевые насосные станции, главные насосные станции в коммерческих зданиях и муниципальных системах. Есть возможность сделать настройку выполнения двух задач: опорожнение ямы для сливной воды или заполнение ямы или бака
Контроллер LC 231 Grundfos легко интегрируется в линейку коммуникационных модулей Grundfos, обеспечивая легкое встраивание в любую систему управления, например SCADA или Grundfos CLOUD. Контроллер ведет подробный журнал сигналов тревоги и предупреждений, содержащий последние 20 предупреждений. Доступ к журналу сигналов тревоги можно получить удаленно через SCADA или Grundfos CLOUD. Вы также можете использовать Grundfos GO для проверки журналов с локализованным переведенным текстом, что упрощает поиск и устранение неисправностей на насосной станции
Возможности контроллера LC 231 Grundfos
- Управление 2 насосами по сигналам от входа датчика (аналоговый, 0-5 В, 0,5-3,5 В, 0-10 В, 0-20 мА, 4-20 мА или цифровой, поплавковый выключатель)
- Поддержка до пяти уровней управления как для аналогового датчика уровня, так и для работы поплавкового выключателя
- Управление с одним поплавковым выключателем
- Конфигурируемые входные/выходные клеммы, которые можно использовать в качестве цифрового входа/выхода, аналогового входа и входов Pt 100/1000 для гибкого использования в реальном приложении
- Защита от заклинивания насосов с помощью противозадирного средства
- Защита от перегрузки сети питания при одновременном запуске нескольких насосных станций с задержкой включения
- Защита от гидроудара
- Автоматический сброс тревоги
- Настройка задержек останова
- Индикация фактического уровня жидкости
- Индикация тревоги через встроенный зуммер
- Защита от перегрузки по мощности/току
- Защита от перегрева насоса
- Защита от сухого хода
- Защита от высокого уровня воды
- Защита от частых перезапусков
- Защита от неправильной последовательности фаз или отсутствия фазы
- Защита от несогласованности или неисправности датчика
- Обнаружение вторжений и пролившейся воды
В стандартной комплектации контроллер LC 231 имеет два реле сигнализации, которые можно настроить с помощью Grundfos GO для отображения различной информации о состоянии в системе управления или ПЛК
Технические характеристики пульта Grundfos LC 231 2 x 1-9 DOL PI
- Модель: LC 231 2 x 1-9 DOL PI
- Артикул: 99369650
- Назначение: шкаф управления и защиты
- Количество насосов: 2
- Напряжение сети питания: 1 х 110–240 В (3 х 200–460 В)
- Потребляемый ток насоса: 1 - 9 А
- Способ запуска: прямой онлайн (DOL)
- Класс защиты: IP54
- Требуется резервный предохранитель 35 А
- Требуется полная загрузка Cos phi 0,86-1,00
- Встроенный амперметр
- Температура окружающей среды: от -25 до +40 °C
- Монтаж шкафа: настенное крепление

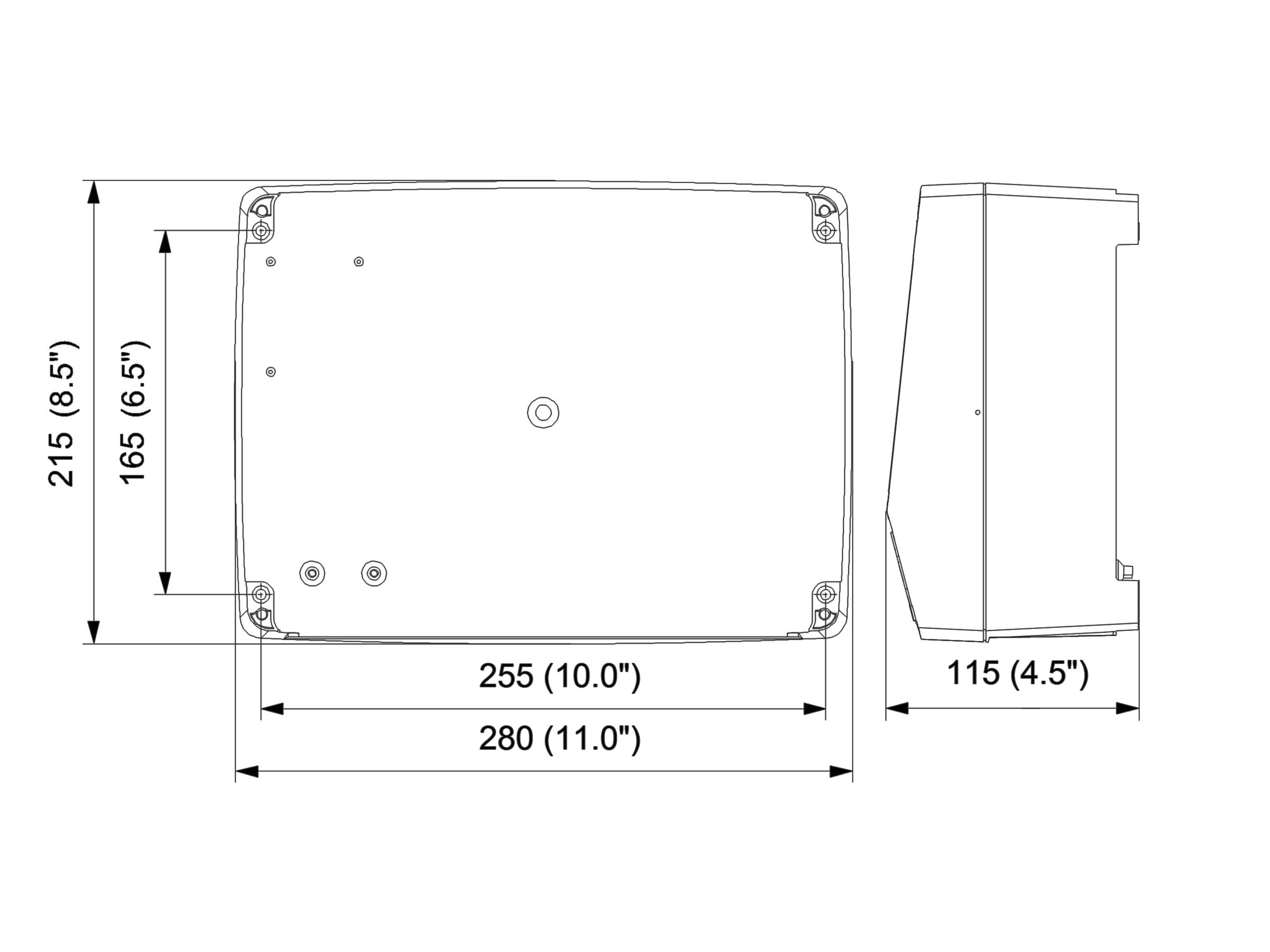

- Габариты: 280х215х115 мм
- Вес нетто: 2 кг
- Вес брутто: 2,79 кг
- Гарантия 2 года
Подробнее о товаре
- Производитель
- GRUNDFOS
- Напряжение питания, В
- 230
400 - Вид
- пульт управления
- Ток max, А
- 9
- Модель насоса

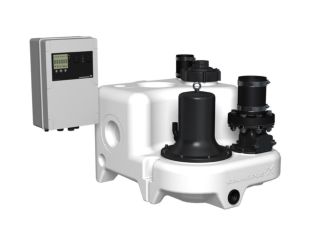

- Grundfos Multilift MSS
