Поворотный клапан на три выхода для пластиковых систем и коррозийной среды (система "тёплый пол")
DN 25 внутренняя резьба, kVS=10 м³/ч, давление 6 бар, рабочая среда: горячая вода до +110 °С, корпус хромированный чугун
Управление: электроприводы M6063L4003, M6063A4007, M6063L1009, M6063A1003
V5433G1038 Resideo
Описание
Поворотный клапан трёхходовой V5433G1038 производителя Honeywell предназначается для установки в системы отопления и кондиционирования. Клапан точно регулирует температуру воды, которая подаётся в систему. Данная модель предназначена для установки в пластиковую или многослойную трубопроводную систему в среде с повышенной коррозионностью, например, для тёплого пола. Поэтому чугунный корпус клапана и штекер дополнительно хромированы.
Клапан V5433G1038 Honeywell работает под управления электропривода. Серии электроприводов, подходящих для данного клапана V5433G1038 Resideo:
- M6063L 1009 (230/240В переменного тока)
- M6063L 4003 (230/240 В переменного тока) с дополнительным переключателем
- M6063A 1003 (24 В переменного тока; плавающий)
- M6063A 4007 (24 В переменного тока; плавающий) с дополнительным переключателем
Принцип работы клапана V5433G Honeywell Resideo
Регулирование температуры смешанной воды осуществляется поворотом затвора клапана. Угол поворота составляет 90°. Затвор регулирует расход воды на двух входах с двумя характеристиками управления. При подмешивании в горячую воду, которая подаётся от котла, обратной воды достигается требуемая температура потока воды
Преимущества поворотного клапана V5433G1038 Honeywell
- Хромированный штекер и корпус для длительного срока службы
- Склонность к коррозии сведена к минимуму
- Оптимальное регулирование температуры теплоносителя на подающем контуре
- Электропривод для управления клапана надёжно устанавливается
- Хромированные внутренние детали обеспечивают долгий срок службы
- Двойные кольцевые уплотнения защищают клапан от коррозии
- Пропускная способность до 10 м³/ч
- Небольшие размеры и удобная конструкция
Технические характеристики клапана V5433G1038
- Модель: V5433G1038
- Тип: поворотный клапан
- Количество подключений: 3
- Угол поворота 90°
- Диаметр подключения: DN 25 с внутренней резьбой
- Номинальное статическое давление: 6 бар (600 кПа)
- Максимальный перепад давлений: 1 бар (100 кПа)
- Пропускная способность (kVS): 10 м³/ч
- Интенсивность утечки < 1% значения kVS
- Рабочая среда: горячая вода, смеси гликоль-вода (максимально 50% гликоля в соответствии с VDI 2035)
- Температура воды в клапане от 2 до 110 °C
- Вес: 1,4 кг
Материалы клапана V5433G
- Корпус: хромированный чугун GG20
- Внутренние части: хромированный чугун GG20
- Уплотнение: двойное О-образное кольцо (артикул 07116 1035)

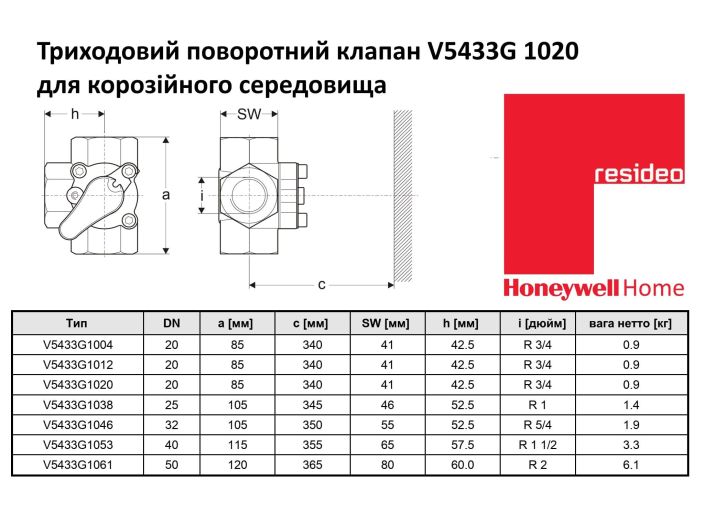

Габаритные размеры поворотных клапанов Honeywell V5433G
Подробнее о товаре
- Производитель
- Honeywell
- Производительность, max м3/ч
- 10
- Тип исполнения
- трёхходовый
- Диаметр
- DN 25 (1")
- Применение
- для горячей воды
