Описание
TM50-1/2E Honeywell Термостатический смесительный клапан

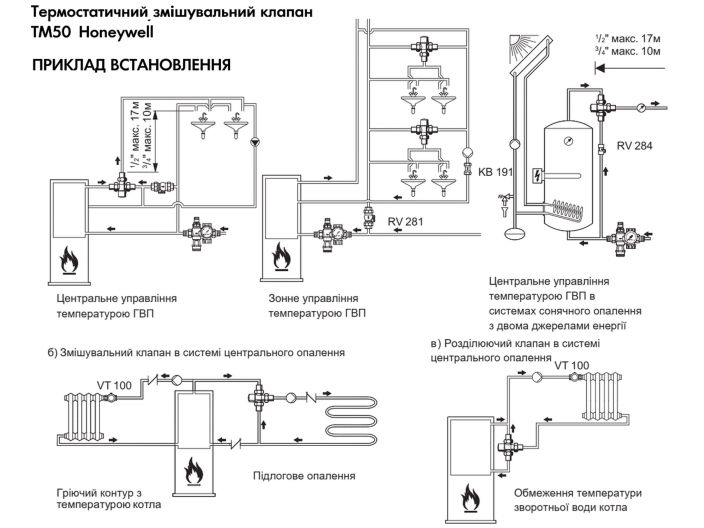

Смесительный термостатический клапан TM 50 используется для регулирования температуры воды в системах:
- центрального или локального управления модулями горячего водоснабжения (ГВС)
- солнечного отопления с двойным источником энергии
- напольного отопления
- отопления для ограничения температуры обратной воды котла
Технические характеристики Honeywell ТМ50-1/2E
- Производитель: Honeywell
- Тип: смесительный клапан
- Диапазон настройки: +30...+60°С
- Рабочая температура: +90°С
- Рабочее давление: 10 бар
- Материалы: латунь, пластик
- Исполнение: (E)
- Диаметр: 1/2" (наружная резьба)
- Точность регулирования: <± 4К
Особенности термосмесительных клапанов Honeywell ТМ50
- Термоэлемент высокой точности с отличной чувствительностью даже при малых расходах
- Простая настройка требуемой температуры воды
- При пропадании горячей воды вход холодной воды перекрывается автоматически
- Внутренние детали клапана изготовлены из материалов, устойчивых к образованию накипи
- Соответствует требованиям KTW
Работа Honeywell ТМ50 как смесительного клапана в системах отопления и горячего водоснабжения
Высокочувствительный тепловой элемент, расположенный на выходе клапана, управляет штоком, который регулирует расходную пропорцию между горячей и холодной водой в соответствии с установленной температурой. На входах горячей и холодной воды клапан также имеет два эластичных седла, которые обеспечивают:
- Принудительное запирание впуска горячей воды при внезапном прекращении подачи холодной воды, если температура горячей воды по крайней мере на 10 K выше, чем заданная температура смешанной воды.
- Запирание впуска холодной воды при прекращении подачи горячей воды.
Работа Honeywell ТМ50 как разделительного клапана в системах центрального отопления
Поток воды через клапан проходит в обратном направлении по сравнению с применением в качестве смесительного клапана. Поступающая вода омывает чувствительный элемент и он перемещает управляющий пистон таким образом, чтобы вода возвращалась в систему если её температура выше установленной и чтобы вода поступала в котёл, если её температура ниже заданной

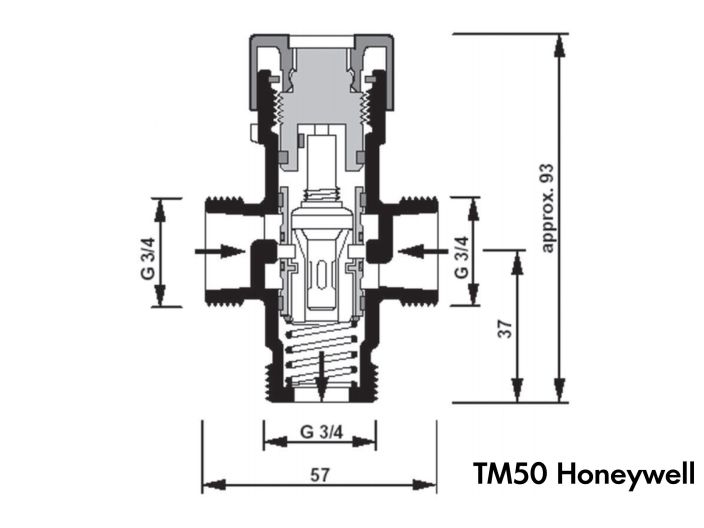

Конструкция и материалы TM50-1/2A Honeywell
- Корпус - латунь, устойчивая к вымыванию цинка
- Ручка настройки - пластик
- Термостат
- Монтажные фитинги - латунь
- Подвижные части из высококачественных, стойких к образованию накипи, синтетических материалов
- Уплотнения EPDM
- Пружина из нержавеющей стали
Подробнее о товаре
- Производитель
- Honeywell
- Производительность, max м3/ч
- 1.5
- Тип исполнения
- трёхходовый
- Диаметр
- DN 15 (1/2")
- Применение
- для горячей воды
