Термосмесительный клапан TM50-1/2A Honeywell DN 15

TM50-1/2A Honeywell Термостатический смесительный клапан с защитой от ожогов

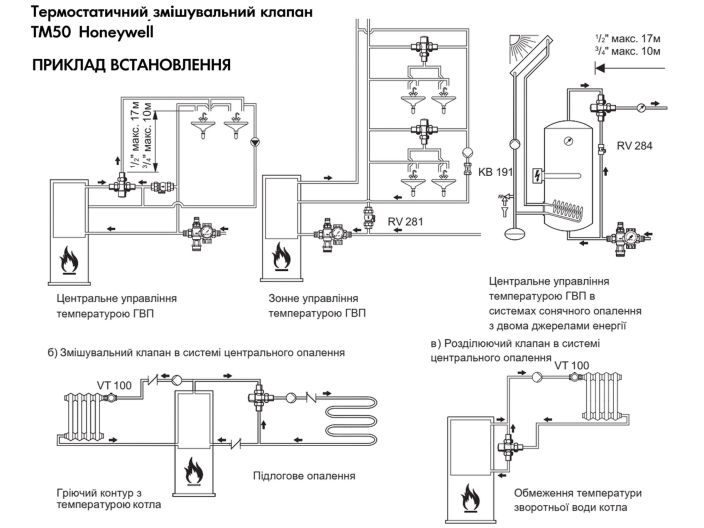

Смесительный термостатический клапан TM 50 используется для регулирования температуры воды в системах:

• центрального или локального управления модулями горячего водоснабжения (ГВС)
• солнечного отопления с двойным источником энергии
• напольного отопления
• отопления для ограничения температуры обратной воды котла

Технические характеристики Honeywell ТМ50-1/2A

• Производитель: Honeywell
• Тип: смесительный клапан
• Диапазон настройки: +30...+60°С
• Рабочая температура: +90°С
• Рабочее давление: 10 бар
• Материалы: латунь, пластик
• Исполнение: (A) - с защитой от ожогов (резьбовые хвостовики G 1/2")
• Диаметр: 1/2" (наружная резьба)
• Точность регулирования: <± 4К

Особенности термосмесительных клапанов Honeywell ТМ50

• Термоэлемент высокой точности с отличной чувствительностью даже при малых расходах
• Простая настройка требуемой температуры воды
• Защита от ожогов – вход горячей воды автоматически перекрывается при пропадании холодной воды если температура горячей воды на входе на 10 K выше установленной температуры
• При пропадании горячей воды вход холодной воды перекрывается автоматически
• Внутренние детали клапана изготовлены из материалов, устойчивых к образованию накипи
• Соответствует требованиям KTW

Работа Honeywell ТМ50 как смесительного клапана в системах отопления и горячего водоснабжения

Высокочувствительный тепловой элемент, расположенный на выходе клапана, управляет штоком, который регулирует расходную пропорцию между горячей и холодной водой в соответствии с установленной температурой. На входах горячей и холодной воды клапан также имеет два эластичных седла, которые обеспечивают:

• Принудительное запирание впуска горячей воды при внезапном прекращении подачи холодной воды, если температура горячей воды по крайней мере на 10 K выше, чем заданная температура смешанной воды.
• Запирание впуска холодной воды при прекращении подачи горячей воды.

Работа Honeywell ТМ50 как разделительного клапана в системах центрального отопления

Поток воды через клапан проходит в обратном направлении по сравнению с применением в качестве смесительного клапана. Поступающая вода омывает чувствительный элемент и он перемещает управляющий пистон таким образом, чтобы вода возвращалась в систему если её температура выше установленной и чтобы вода поступала в котёл, если её температура ниже заданной

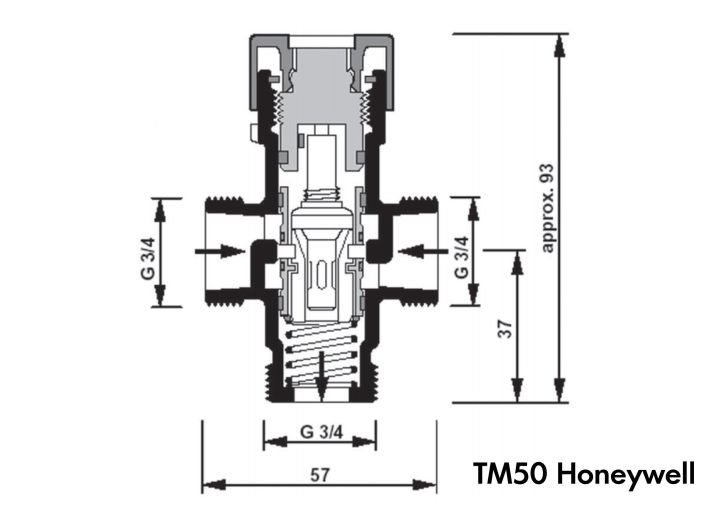

Конструкция и материалы TM50-1/2A Honeywell

• Корпус - латунь, устойчивая к вымыванию цинка
• Ручка настройки - пластик
• Термостат
• Монтажные фитинги - латунь
• Подвижные части из высококачественных, стойких к образованию накипи, синтетических материалов
• Уплотнения EPDM
• Пружина из нержавеющей стали
