Поворотный клапан на четыре выхода для регулирования температуры жидкости в системах отопления и кондиционирования
DN 32 внутренняя резьба, kVS=16 м³/ч, давление 6 бар, рабочая среда: горячая вода до +110 °С, корпус хромированный чугун
Управление: электроприводы M6063L4003, M6063A4007, M6063L1009, M6063A1003
V5442G1037 Resideo
Описание
Поворотный клапан трёхходовой V5442G1037 производителя Honeywell предназначается для установки в системы отопления и кондиционирования. Клапан точно регулирует температуру воды, которая подаётся в систему
Клапан V5442G 1037 Honeywell работает под управления электропривода. Серии электроприводов, подходящих для данного клапана Resideo V5442G1037:
- M6063L 1009 (230/240В переменного тока)
- M6063L 4003 (230/240 В переменного тока) с дополнительным переключателем
- M6063A 1003 (24 В переменного тока; плавающий)
- M6063A 4007 (24 В переменного тока; плавающий) с дополнительным переключателем
Принцип работы клапана V5442G Honeywell
Клапан осуществляет регулировку температуры смешанной воды поворотом затвора. Угол поворота 90°. Нужная температура потока воды достигается подмешиванием в воду, что подается от котла, части обратной воды
Преимущества поворотного клапана V5442G 1037 Honeywell
- Оптимальное регулирование температуры теплоносителя на подающем контуре
- Электропривод для управления клапана надёжно устанавливается
- Хромированные внутренние детали обеспечивают долгий срок службы
- Двойные кольцевые уплотнения защищают клапан от коррозии
- Пропускная способность до 10 м³/ч
- Небольшие размеры и удобная конструкция
Технические характеристики клапана Resideo V5442G1037
- Модель: V5442G 1037
- Тип: поворотный клапан
- Количество подключений: 4
- Угол поворота 90°
- Диаметр подключения: DN 32 с внутренней резьбой
- Номинальное статическое давление: 6 бар (600 кПа)
- Максимальный перепад давлений: 1 бар (100 кПа)
- Пропускная способность (kVS): 16 м³/ч
- Интенсивность утечки < 1% значения kVS
- Рабочая среда: горячая вода согласно VDI 2035 (с концентрацией кислорода менее 0,2 г/м³, pH 8...9,5), смеси гликоль-вода (макс. 50% гликоля)
- Температура воды в клапане от 2 до 110 °C
- Вес: 2 кг
Материалы клапана V5442G
- Корпус: чугун
- Внутренние части: хромированный чугун
- Уплотнение: двойное О-образное кольцо (артикул 07116 1035)

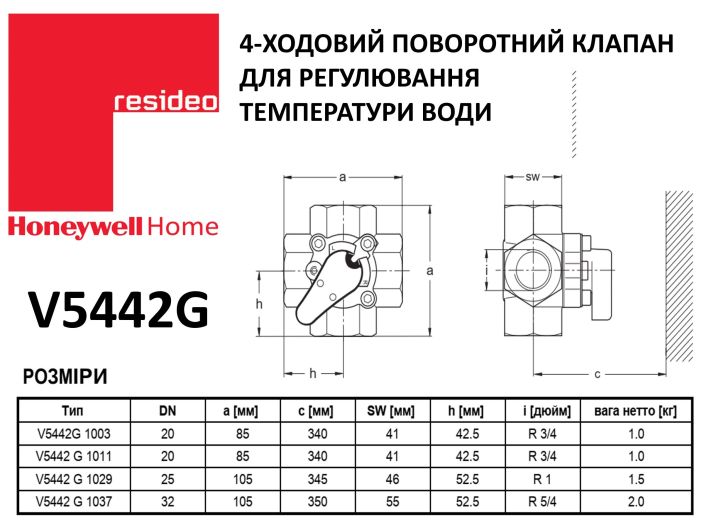

Габаритные размеры поворотных клапанов Honeywell V5442G
Подробнее о товаре
- Производитель
- Honeywell
- Производительность, max м3/ч
- 16
- Тип исполнения
- четырёхходовый
- Диаметр
- DN 32 (1 1/4")
- Применение
- для горячей воды
