Водолей БЦПЭ 0,32-40У d 105мм кабель 40м

Водолей БЦПЭ 0,32-40У представляет собой бытовой центробежный погружной многоступенчатый насос, который используется для подачи воды в быту из скважин, колодцев при внутреннем диаметре скважины 120 мм. Обладая небольшой производительностью  насосы Водолей данной серии можно использовать в скважинах и колодцах с малым дебитом. Водолей БЦПЭ 0,32-40У предназначен для подъема воды на 40 метров при номинальной объемной подаче 1,2 м³/ч. По отзывам клиентов насосы Водолей данной серии могут осуществлять подачу воды из колодцев и скважин не только для водоснабжения дома, но и для полива небольшого участка, огородов.

Используйте гидроаккумулятор для защиты насоса и системы от гидроудара

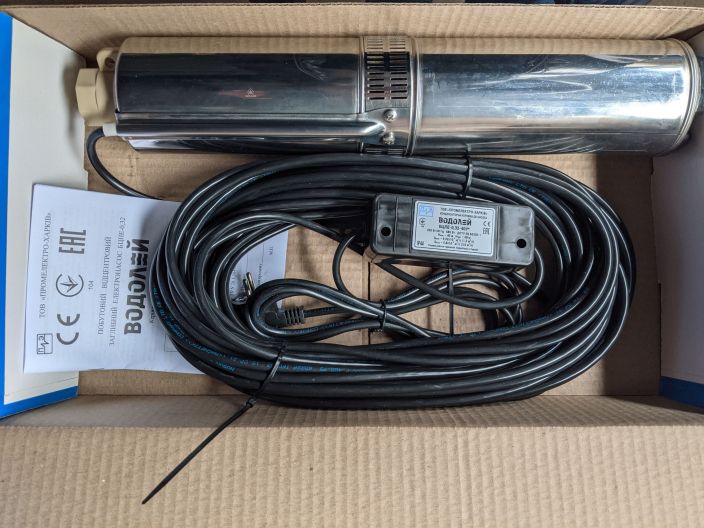

Водолей БЦПЭ 0,32-40У снабжен однофазным электродвигателем и многоступенчатой гидравлической частью, собранными в одно целое. Крышка корпуса насоса Водолей БЦПЭ 0,32-40У снабжена проушинами для крепления троса. Насос БЦПЭ 0,32-40У комплектуется кабелем с клеммной коробкой и вилкой.

Купить насос Водолей в Киеве, а также получить консультацию менеджеров Вы сможете в нашем интернет-магазине Насосвдом.

Технические характеристики Водолей БЦПЭ 0,32-40У

БЦПЕ 0,32 - *У	25	32	40	50	63	80	100	120	140
Максимальный напор, м	36	47	60	70	85	108	123	164	190
Максимальная продуктивность (подача) (л/мин (м³ /ч)	48 (3,0)
Общий напор, м	25	32	40	50	63	80	100	120	140
Номинальная продуктивность  (л/мин (м³ /год)	19,2 (1,2)
Номинальная потребляемая мощность, Вт	440	500	680	900	1000	1290	1600	1950	2500
Эффективная мощность, P2, Вт	250	300	370	500	650	900	1100	1500	1800
Частота сети, Гц	50
Напряжение, В	230 ± 23
Потребляемый ток, А	2,0	2,3	3,1	4,2	4,5	6,1	7,3	8,8	12,9
Частота вращения, об/мин	2800
Режим работы	Продолжительный
Ёмкость конденсатора напряжением 400 В, мкФ	14	16	20	24	32	44	44	64	74
Внутренняя резьба выходного патрубка	G=1"
Масса, кг (брутто)	9,1	10,7	13	15	18,8	23,5	26,5	36,2	43
Масса, кг (нетто)	8,3	9,7	11,4	13,6	16,9	20,6	21,3	30,7	41

Гарантия 24 месяца

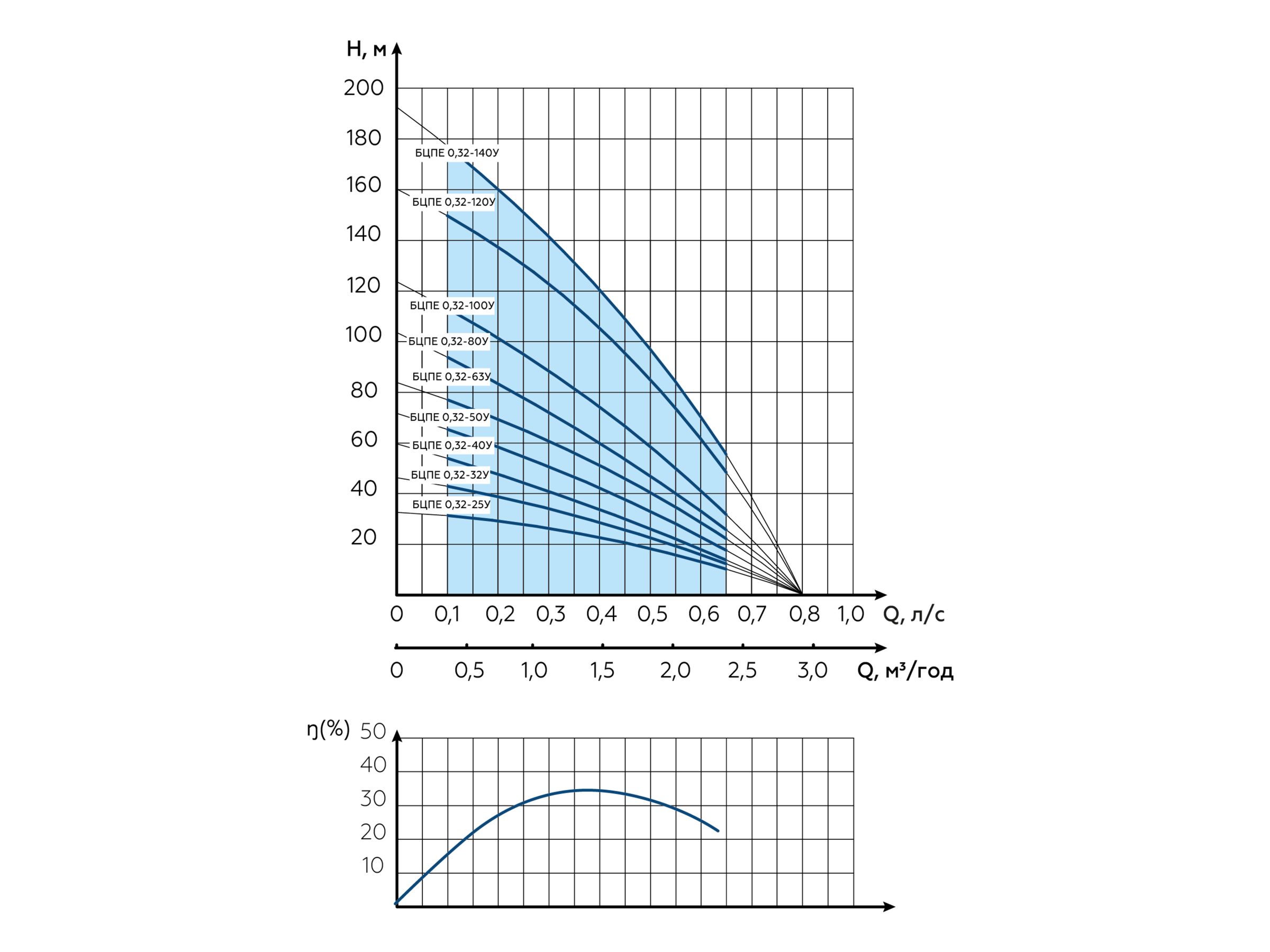

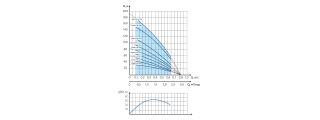

Напорная характеристика насоса Водолей БЦПЭ 0,32-40У"

Габаритные и присоединительные размеры насоса Водолей БЦПЭ 0,32-40У



• L1=42 460; L2=40 000; L3=490 мм
• Общий диаметр насоса: 105 мм
• Длина кабеля: 40 м
• Подвод кабеля: боковой
• Подключение G=1"

Схема электрическая принципиальная БЦПЭ 0,32-40У

Условное обозначение элементов схемы:

ЭН - электронасос; С - конденсаторы; ТР - тепловое реле; Хр - вилка; Хs - розетка; КК - конденсаторная коробка .



Условное обозначение цвета изоляции жил кабеля:

г - голубой, ч - черный, кч - коричневый, жз - желто-зеленый (заземляющая жила)

Схема установки в скважину насоса Водолей БЦПЭ 0,32-40 У



1 - электронасос; 2 - хомут шланга; 3 - шланг; 4 - шнур сетевого питания; 5 - трос; 6 - место крепления подвески; 7 - коробка конденсаторная
