Водолей БЦПЭ 0,32-120У для скважины представляет собой бытовой центробежный погружной многоступенчатый насос, который используется для подачи воды в быту из скважин, колодцев при внутреннем диаметре скважины 120 мм. Обладая небольшой производительностью насосы Водолей данной серии можно использовать в скважинах и колодцах с малым дебитом. Водолей БЦПЭ 0,32-120У предназначен для подъема воды на 120 метров при номинальной объемной подаче 1,2 м3/ч. По отзывам клиентов, насосы Водолей данной серии могут осуществлять подачу воды из колодцев и скважин не только для водоснабжения дома, но и для полива небольшого участка, огородов.
Для защиты системы водоснабжения от гидроудара используйте гидроаккумулятор
Водолей БЦПЭ 0,32-120У снабжен однофазным электродвигателем и многоступенчатой гидравлической частью, собранными в одно целое. Крышка корпуса насоса Водолей БЦПЭ 0,32-120У снабжена проушинами для крепления троса. Насос БЦПЭ 0,32-120У комплектуется кабелем с клеммной коробкой и вилкой.
Купить насос Водолей для скважины в Киеве, а также получить консультацию менеджеров Вы сможете в нашем интернет-магазине Насосвдом.
Технические характеристики Водолей БЦПЭ 0,32-120У
|
БЦПЕ 0,32 - *У
|
25
|
32
|
40
|
50
|
63
|
80
|
100
|
120
|
140
|
|
Максимальный напор, м
|
36
|
47
|
60
|
70
|
85
|
108
|
123
|
164
|
190
|
|
Максимальная продуктивность (подача) (л/мин (м³ /ч)
|
48 (3,0)
|
|
Общий напор, м
|
25
|
32
|
40
|
50
|
63
|
80
|
100 |
120
|
140
|
|
Номинальная продуктивность (л/мин (м³ /год)
|
19,2 (1,2)
|
|
Номинальная потребляемая мощность, Вт
|
440
|
500
|
680 |
900
|
1000
|
1290
|
1600
|
1950
|
2500
|
|
Эффективная мощность, P2, Вт
|
250
|
300
|
370
|
500
|
650
|
900
|
1100
|
1500
|
1800
|
|
Частота сети, Гц
|
50
|
|
Напряжение, В
|
230 ± 23
|
|
Потребляемый ток, А
|
2,0
|
2,3
|
3,1
|
4,2
|
4,5
|
6,1
|
7,3
|
8,8
|
12,9
|
|
Частота вращения, об/мин
|
2800
|
|
Режим работы
|
Продолжительный
|
|
Ёмкость конденсатора напряжением 400 В, мкФ
|
14
|
16 |
20 |
24 |
32 |
44 |
44 |
64 |
74 |
|
Внутренняя резьба выходного патрубка
|
G=1"
|
|
Масса, кг (брутто)
|
9,1
|
10,7
|
13
|
15
|
18,8
|
23,5
|
26,5
|
36,2
|
43
|
|
Масса, кг (нетто)
|
8,3
|
9,7
|
11,4
|
13,6
|
16,9
|
20,6
|
21,3
|
30,7
|
41
|
Гарантия 24 месяца

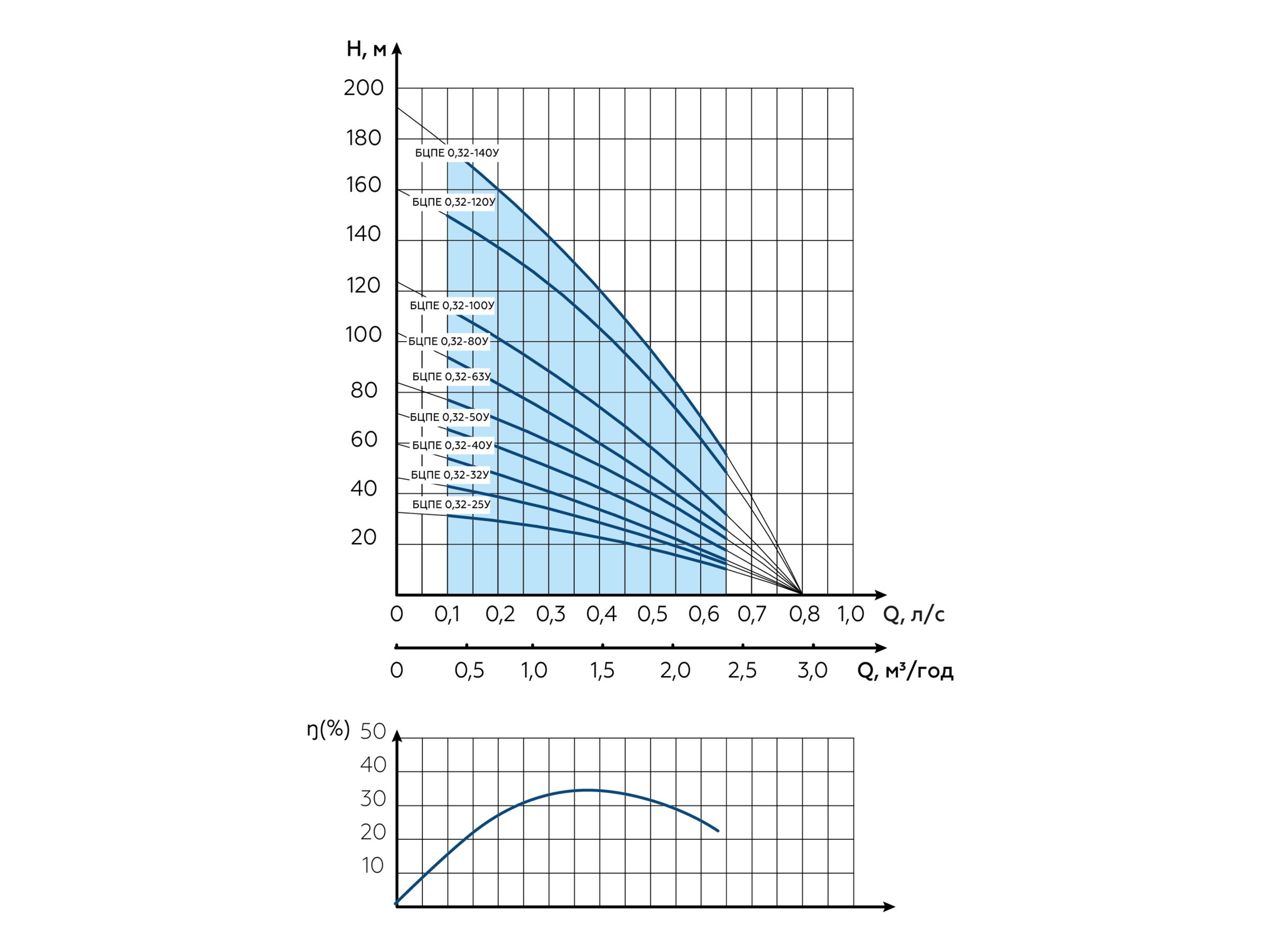

Напорная характеристика насоса Водолей БЦПЭ 0,32-120У"
Габаритные и присоединительные размеры насоса Водолей БЦПЭ 0,32-120У
- L1=122 460; L2=120 000; L3=890 мм
- Общий диаметр насоса: 105 мм
- Длина кабеля: 120 м
- Подвод кабеля: боковой
- Подключение G=1"
Схема электрическая принципиальная БЦПЭ 0,32-120У
Условное обозначение элементов схемы:
ЭН - электронасос; С - конденсаторы; ТР - тепловое реле; Хр - вилка; Хs - розетка; КК - конденсаторная коробка .
Условное обозначение цвета изоляции жил кабеля:
г - голубой, ч - черный, кч - коричневый, жз - желто-зеленый (заземляющая жила)
Схема установки в скважину насоса Водолей БЦПЭ 0,32-120 У
1 - электронасос; 2 - хомут шланга; 3 - шланг; 4 - шнур сетевого питания; 5 - трос; 6 - место крепления подвески; 7 - коробка конденсаторная
