Описание

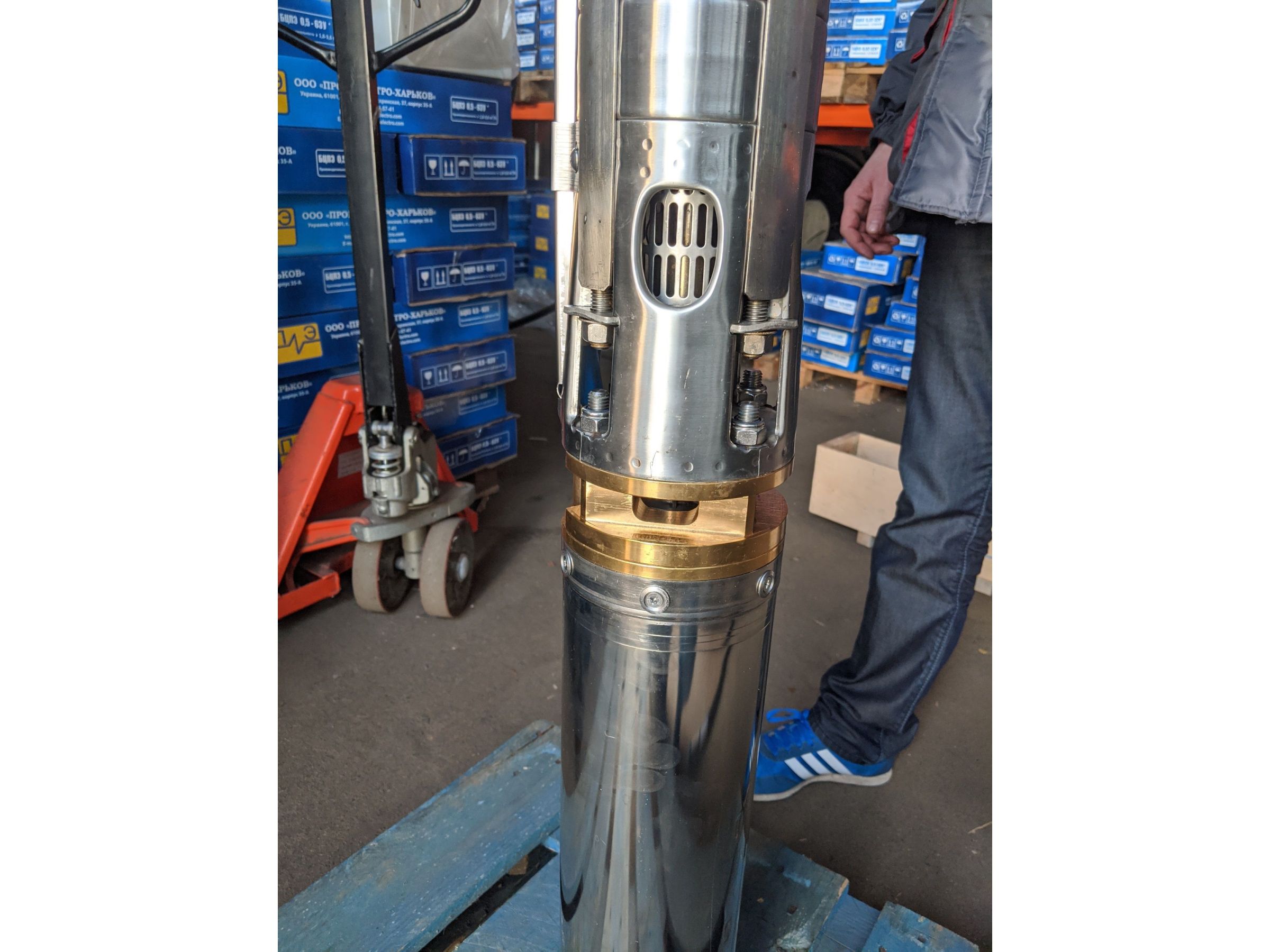

Погружной центробежный электронасос Водолей 6 ЭЦПн 16/125 предназначен для промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых вод. Может применяться для скважин с внутренним диаметром обсадной трубы не менее 6 дюймов
Электронасосы Водолей 6 ЭЦПн относятся к изделиям общего назначения вида I, восстанавливаемые по ГОСТ 27.003. Вид климатического исполнения У* ГОСТ 15150. Скважинный электронасос Водолей 6 ЭЦПн не предназначен для эксплуатации во взрыво - и пожароопасных производствах
Центробежный погружной насос Водолей 6 ЭЦПн рассчитан на питание от сети, в которой номинальное напряжение 380-400 В, частота переменного тока 50 Гц. Допустимое отклонение напряжения +10%, минус 5%, частоты тока ± 2 %

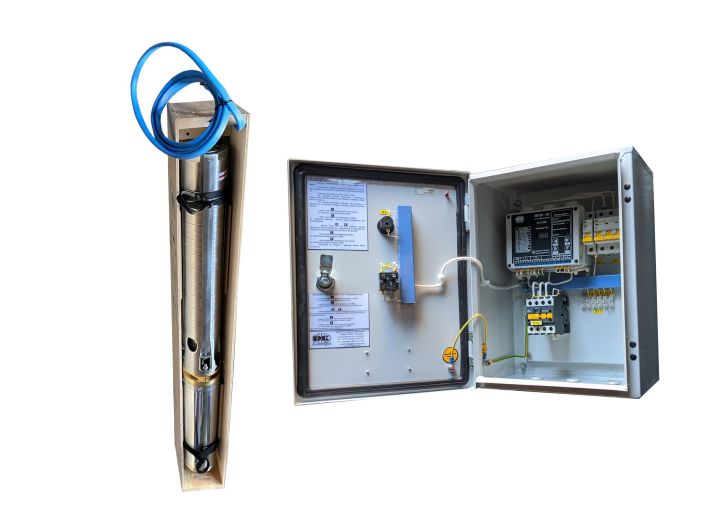

Комплект поставки включает станцию управления "Каскад", кабель длиной 4м и датчики уровня
6 ЭЦПн 16/125
6 - допустимый диаметр обсадной колонны в дюймах
Э – с приводом от погружного электродвигателя
Ц – центробежный
П – погружной для подачи воды
н - рабочие колеса из нержавеющей стали
16 – номинальная объемная подача, м3/ч
125 – напор, м соответствующий номинальной подаче

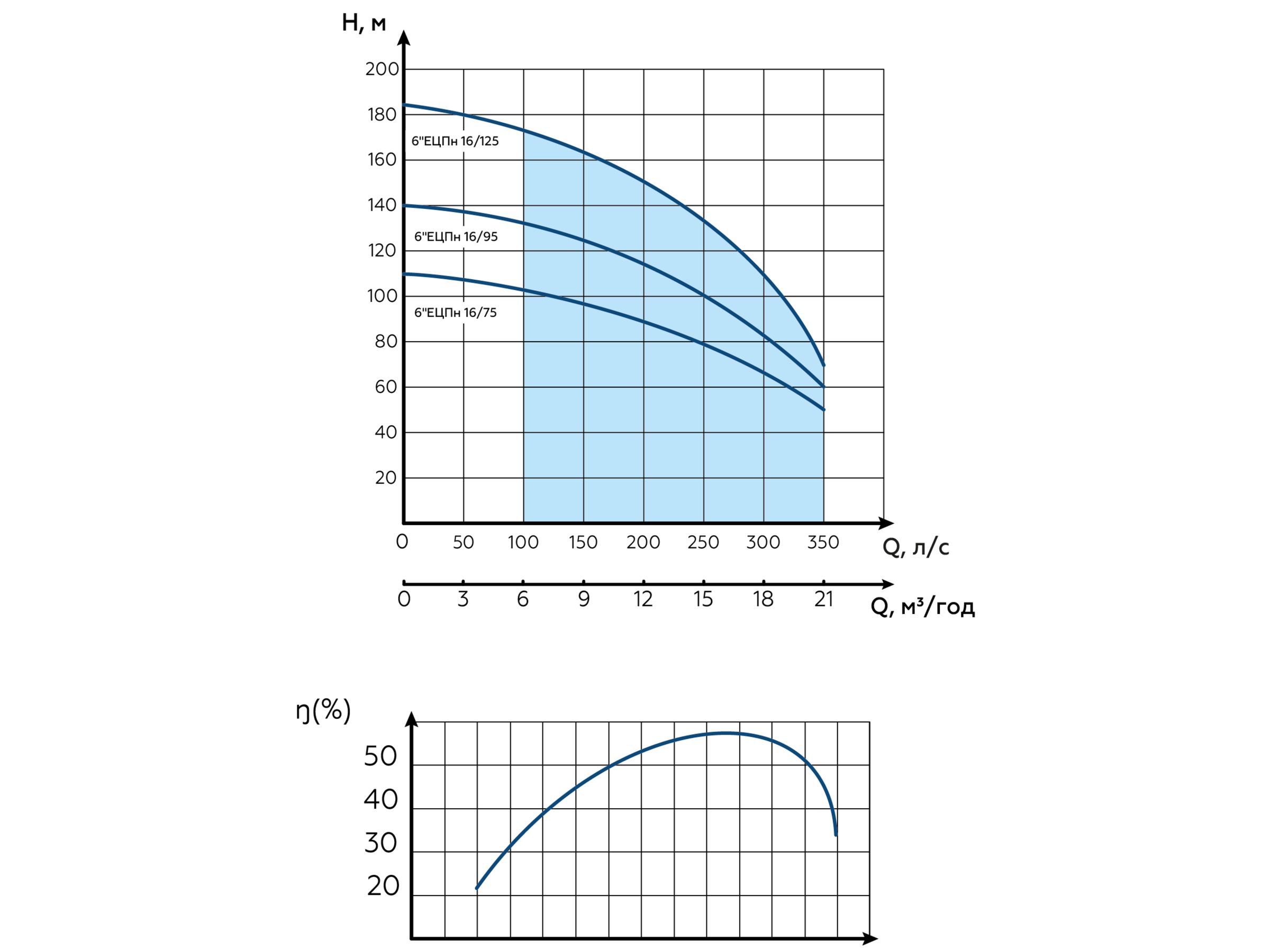

Гидравлические характеристики насоса Водолей 6 ЭЦПн 16/75
Технические характеристики насоса Водолей 6 ЭЦПн
6ЭЦПн | 16/75 | 16/95 | 16/125 |
Номинальная объемная подача, Q nom, м3/ч | 16 | ||
Общий напор при номинальной объемной подаче, H nom , м | 75 | 95 | 125 |
Максимальная объемная подача, Q max, л/с (м3/ч) | 23 | ||
Максимальный напор H mах, м | 115 | 150 | 195 |
Напряжение, В | 380-400 +10% -5% | ||
Номинальная потребляемая мощность, кВт | 5,5 | 7,5 | 9,2 |
Частота сети, Гц | 50 | ||
Потребляемый ток, А | 13,5 | 16 | 22,4 |
Режим работы | Продолжительный | ||
КПД, % | 44 | 47 | 47 |
Масса, не более, кг, нетто | 49 | 58 | 68 |
Комплект поставки включает станцию управления "Каскад-К", кабель длиной 4 м и датчики уровня
Станция управления "Каскад-К" для автоматического и ручного управления трехфазным двигателем насоса реализована на основе микропроцессорного прибора защиты и контроля МПЗК-50. Изготовлена в соответствии с требованиями ТУ У 33.2-304604473-002-2003. система управления качеством производства изделий соответствует ДСТУ ISO 9001:2015.
Станция "Каскад-К" обеспечивает автоматическое защитное отключение электродвигателя при возникновении аварийного и предаварийного режимов работы:
- перегрузка электродвигателя при пуске
- перегрузка электродвигателя в процессе работы
- обрыв одной или двух питающих фаз
- перекос тока по фазам
- холостой ход электродвигателя
- сухой ход электродвигателя
Функции станции "Каскад-К"
- переключение между режимами работы: водоподъём или дренаж
- включение/отключение электродвигателя по сигналам датчиков и электроконтактных манометров
- включение/отключение электродвигателя от кнопки ПУСК/СТОП
- индикация работы и наличия питающего напряжения в сети
- настройка, контроль и цифровая светодиодная индикация рабочего тока электродвигателя
- анализ причин возникновения аварий
- контроль и индикация аварийного состояния
- автоматический сброс аварии сухого хода
Технические характеристики станции "Каскад-К"
- Номинальное линейное напряжение сети 380 В
- Напряжение цепи управления 220 В
- Частота сети 50 Гц
- Индикатор тока цифровой светодиодный
- Степень защиты станции при закрытой дверце IP 54
- Климатическое исполнение У3
- Номинальный режим работы продолжительный
- Рабочее положение вертикальное
- Высота над уровнем моря до 2000 м
- Габаритные размеры 315х450х220 мм
- Масса нетто 9 кг
- Режим нейтрали глухозаземленная или изолированная
Подробнее о товаре
- Производитель
- Водолей
- Мощность, Вт
- 9200
- Производительность, max м3/ч
- 23
- Напор, мах м
- 195
- Напряжение питания, В
- 400
- Диаметр
- 6"
