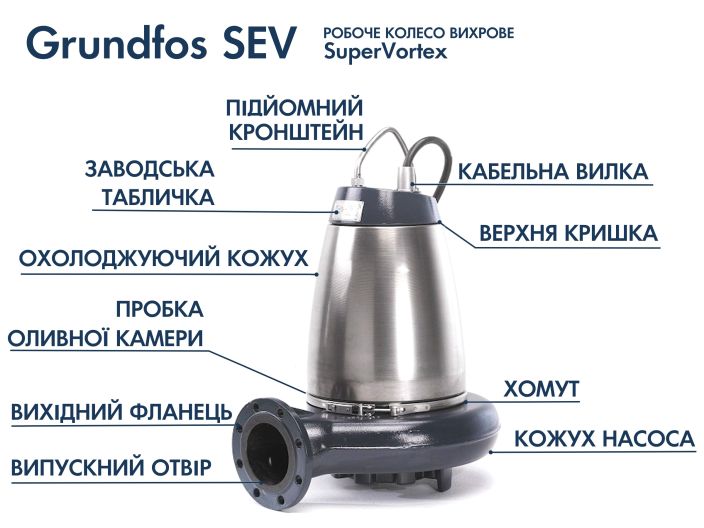

Grundfos SEV.80.80.40.4.51D (96047797) - насос для перекачивания сточных вод, технической воды и неочищенных канализационных вод. Это Несамовсасывающий одноступенчатый центробежный насос с фланцевым напорным патрубком. Охлаждающий кожух из нержавеющей стали служит для защиты корпуса электродвигателя от ударов. Рабочее колесо свободновихревое технологии SuperVortex из чугуна. При такой конструкции рабочая жидкость идёт вне рабочего колеса, поэтому насос может перекачивать необработанные стоки, включающие абразивные вещества, волокна, части ткани. Насос не засоряется и не заклинивает, снижается количество простоев и, как следствие, уменьшаются затраты на сервисное и техническое обслуживание насоса. Насос подходит для перекачивания для сточных вод с содержанием сухого вещества до 5%. Возможны разные варианты установки насоса: погружной свободный монтаж, погружной стационарный монтаж на автоматической трубной муфте (96090993), сухой вертикальный на основании или сухой горизонтальный монтаж с опорами
Для автоматической работы Grundfos SE нужен шкаф управления LC
Применение насоса SEV.80.80.40.4.51D Grundfos
- перекачивание бытовых и промышленных сточных вод
- отведение канализационных стоков
- отведение ливневых, промышленных стоков
- системы очистки сточных вод
- промышленные системы, содержащие жидкости с твёрдыми и длинноволокнистыми примесями
Насос для грязной воды SEV.80.80.40.4.51D Грундфос с погружным двигателем может работать в непрерывном и прерывистом режимах при погружной установке. При частично погружённом электродвигателе должен соблюдаться режим повторно-кратковременных включений. Продолжительность рабочего цикла не более 40%, максимальное число пусков/остановов - 20 в час
Преимущества насоса SEV.80.80.40.4.51D Grundfos
- Охлаждающий кожух из нержавеющей стали защищает корпус двигателя от ударов и легко очищается от загрязнений
- Герметичное кабельное соединение при помощи стального разъёма с полиуретановым сердечником
- Свободновихревое рабочее колесо SuperVortex работает без засорений с высокой производительностью
- Непрерывная работа в погружённом состоянии
- Картриджевое уплотнение вала сокращает время на обслуживание насоса
- Надёжные шарикоподшипники
- Надёжные шарикоподшипники
- Встроенная тепловая защита электродвигателя (два термодатчика встроены в обмотку двигателя)
- Насос не нуждается в дополнительном охлаждении даже при сухом монтаже
Технические характеристики Grundfos SEV.80.80.40.4.51D

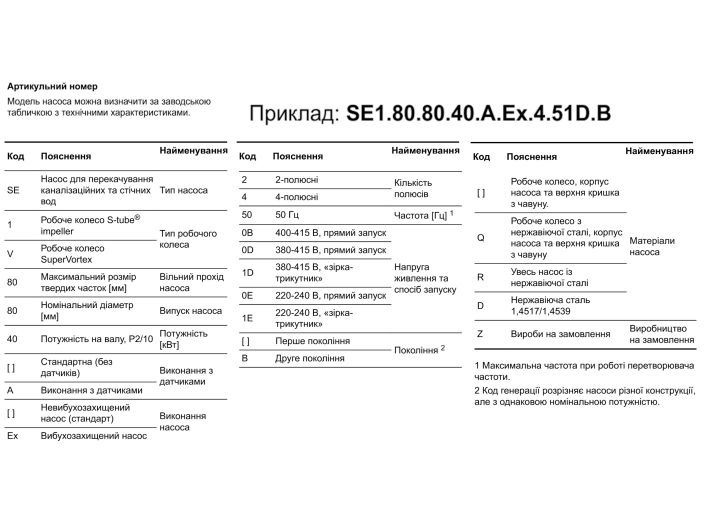

- Модель: SEV.80.80.40.4.51D
- Артикул: 96047797
- Применение: перекачивание сточных и технологических вод

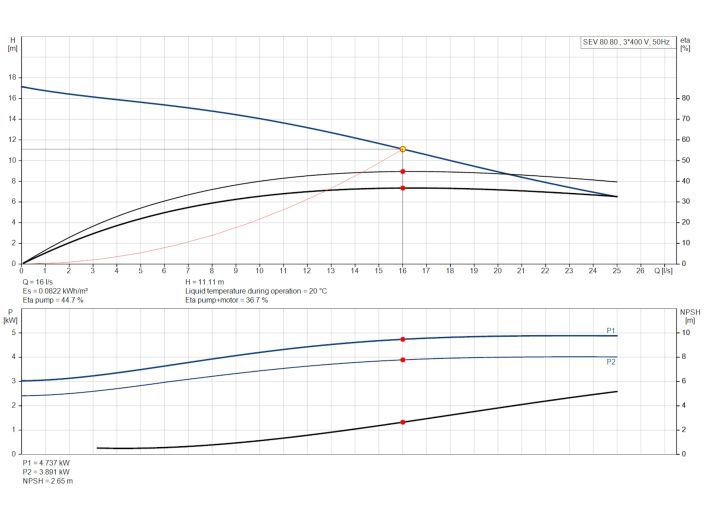

- Напор максимальный: 17,1 м
- Производительность максимальная: 90 м3/ч (25 л/с)
- Напор номинальный: 11,1 м
- Производительность номинальная: 57,6 м³/ч (16 л/с)
- Температура рабочей жидкости до 40°С, кратковременно не более 1 минуты до 60°С
- Рабочая жидкость: вода с уровнем pH 4-10 с твёрдыми включениями до 80 мм
- Максимальная глубина погружения 7 м

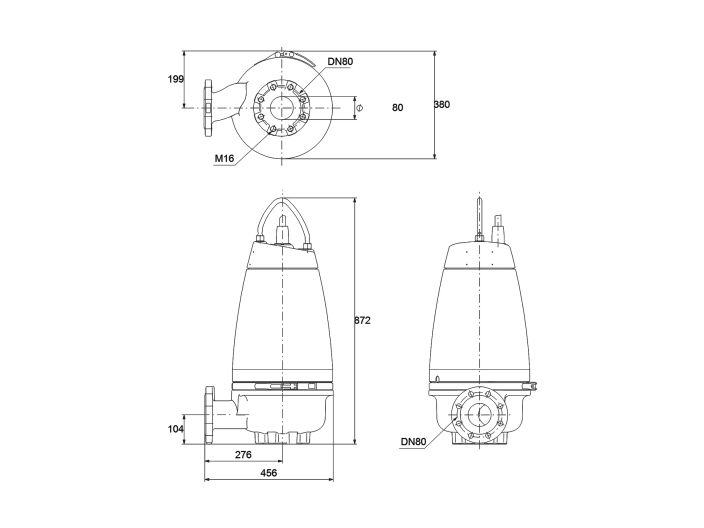

- Патрубок входной фланцевый: DN80
- Патрубок выходной фланцевый: DN80
- Максимальное рабочее давление 6 бар
- Номинальное давление для подключения 10 бар
- Монтаж: свободная установка, на автомуфте (96090993)
Электрооборудование и дополнительная информация
- Электродвигатель: асинхронный
- Потребляемая мощность: P1 4900 Вт
- Номинальная мощность: P2 4000 Вт
- Частота сети: 50 Гц
- Номинальное напряжение: 3 х 380-415 В
- Максимальное количество запусков в час: 20
- Номинальный ток: 10 А
- Номинальный ток при нагрузке 3/4: 8,2 А
- Номинальный ток при 1/2 нагрузки: 7,1 А
- Номинальный ток без нагрузки: 6,1 А
- Пусковой ток: 67 А
- Cos phi коэффициент мощности: 0,73
- Cos phi при нагрузке 3/4: 0,65
- Cos phi при нагрузке 1/2: 0,52
- Cos phi без нагрузки: 0,11
- Номинальная скорость: 1460 об/мин
- Крутящий момент заблокированного ротора: 72 Нм
- Крутящий момент пробоя: 100 Нм
- КПД двигателя при полной нагрузке: 82,2%
- КПД двигателя при нагрузке 3/4: 81,7%
- КПД двигателя при нагрузке 1/2: 78,2%
- Количество полюсов: 4

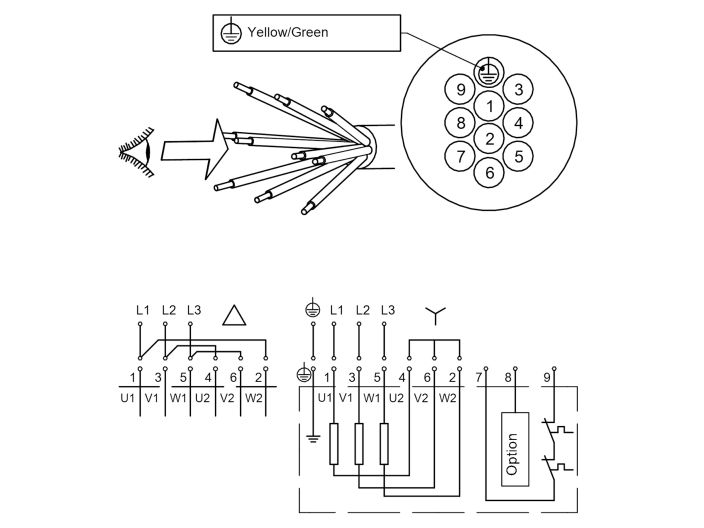

- Способ запуска: звезда-треугольник (YD)
- Класс защиты: IP68
- Класс изоляции (IEC 85): F (155°С)
- AutoAdapt: нет
- Взрывобезопасность: нет
- Блок управления: нет
- Датчик влажности: нет
- Датчик воды в масле: нет
- Встроенная защита двигателя: PTO (биметаллические выключатели в обмотках статора)
- Кабель питания: Lyniflex без вилки, 10 м
- Вес нетто: 159 кг
- Вес брутто: 180 кг
Материалы насоса Grundfos SEV.80.80.40.4.51D (96047797)
- Корпус насоса: чугун EN-GJL-250
- Эпоксидное покрытие: цвет NSC 8005 R80B, глянец 35
- Рабочее колесо: чугун EN-GJL-500-7
- Основание: чугун EN-GJL-250
- Корпус статора: чугун EN-JL-1030
- Защитная решётка: нержавеющая сталь
- Вал, ротор: сталь, нержавеющая сталь AISI 304
- Хомут: нержавеющая сталь AISI 304
- Ручка: нержавеющая сталь
- Кабель: Lyniflex водозащищённый
- Болты: нержавеющая сталь
- Механическое уплотнение вала: карбид кремния/карбид кремния, графит/оксид алюминия, NBR резина, нержавеющая сталь
- Уплотнительные кольца: резина NBR
- Масляная камера: чугун
- Масло: Olinda 917
