400 В, P1 2,9 кВт, P2 2,2 кВт, I 5,9 А, Q max 133 м³/ч, Н max 10,7 м, кабель 10 м без вилки
Несамовсасывающий одноступенчатый центробежный насос с охлаждающим кожухом для сточных вод
Рабочее колесо S-tube® чугун, корпус чугун, входной патрубок фланец DN100, выходной патрубок фланец DN80
Артикул 96047549
Гарантия 2 года
Описание
Grundfos SE1.80.80.22.4.50D.B (96047549) - насос с охлаждающим кожухом для отведения канализационных, технологических и неочищенных сточных вод. Это несамовсасывающий одноступенчатый центробежный насос с корпусом и рабочим колесом из чугуна. Рабочее колесо одноканальное уникальной технологии S-tube® обеспечивает свободный сферический проход твёрдых частиц размером до 80 мм. Насос подходит для перекачивания для сточных вод с содержанием сухого вещества до 3%. Возможны разные варианты установки насоса: погружной свободный монтаж, погружной стационарный монтаж на автоматической трубной муфте (96090993), сухой вертикальный на основании или сухой горизонтальный монтаж с опорами.
Для автоматической работы Grundfos SE нужен шкаф управления LC для одного насоса, LCD для двух насосов
Применение насоса SE1.80.80.22.4.50D.B Grundfos
- перекачивание бытовых и промышленных сточных вод
- отведение канализационных стоков
- отведение ливневых, промышленных стоков
- системы очистки сточных вод
Насос для грязной воды SE1.80.80.22.4.50D.B Грундфос с погружным двигателем может работать в непрерывном и прерывистом режимах при погружной установке. При частично погружённом электродвигателе должен соблюдаться режим повторно-кратковременных включений. Продолжительность рабочего цикла не более 40%, максимальное число пусков/остановов - 20 в час

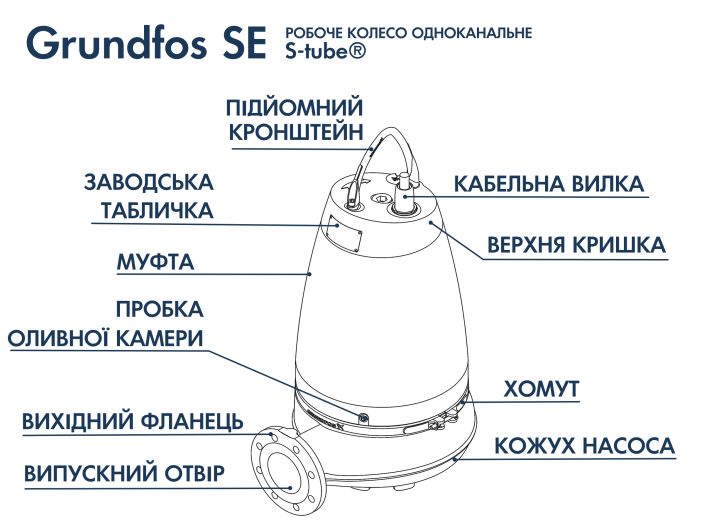

Преимущества насоса SE1.80.80.22.4.50D.B Grundfos
- Герметичное кабельное соединение при помощи стального разъёма с полиуретановым сердечником
- Охлаждающий кожух из нержавеющей стали защищает корпус двигателя от ударов и легко очищается от загрязнений
- Одноканальное рабочее колесо работает без засорений с высокой производительностью
- Непрерывная работа в погружённом состоянии
- Картриджевое уплотнение вала сокращает время на обслуживание насоса
- Надёжные шарикоподшипники
- Встроенная тепловая защита электродвигателя (два термодатчика встроены в обмотку двигателя)
- Насос не нуждается в дополнительном охлаждении даже при сухом монтаже
Технические характеристики Grundfos SE1.80.80.15.4.50D.B
- Модель: SE1.80.80.22.4.50D.B
- Артикул: 96047549
- Назначение: перекачивание загрязнённых дренажных, сточных и технологических вод

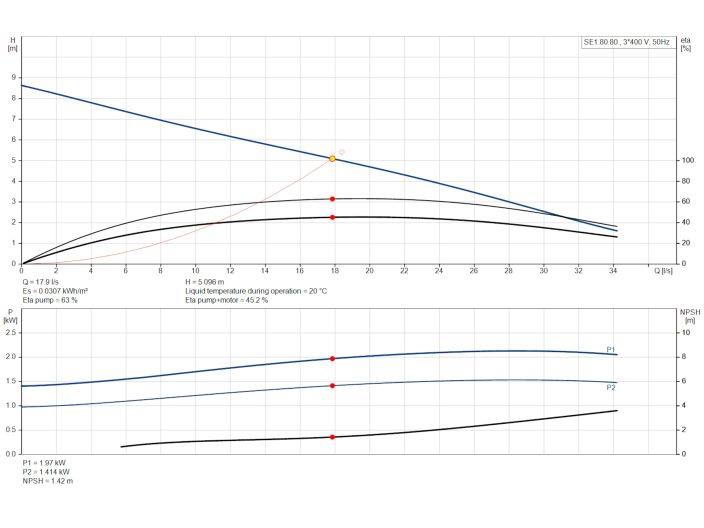

- Напор максимальный: 10,7 м
- Производительность максимальная: 132,84 м3/ч (36,9 л/с)
- Напор номинальный: 6,72 м
- Производительность номинальная: 71,64 м³/ч (19,9 л/с)
- Температура рабочей жидкости до 40°С
- Рабочая жидкость: вода с уровнем pH 4-10 с твёрдыми включениями до 80 мм
- Максимальная глубина погружения 7 м

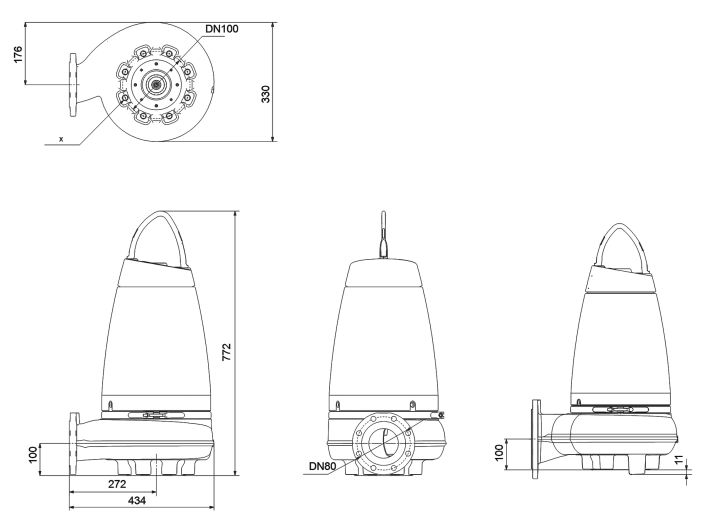

- Патрубок входной фланцевый: DN100
- Патрубок выходной фланцевый: DN80
- Максимальное рабочее давление 6 бар
- Номинальное давление для подключения 10 бар
- Монтаж: свободная установка, на автомуфте (96090993)

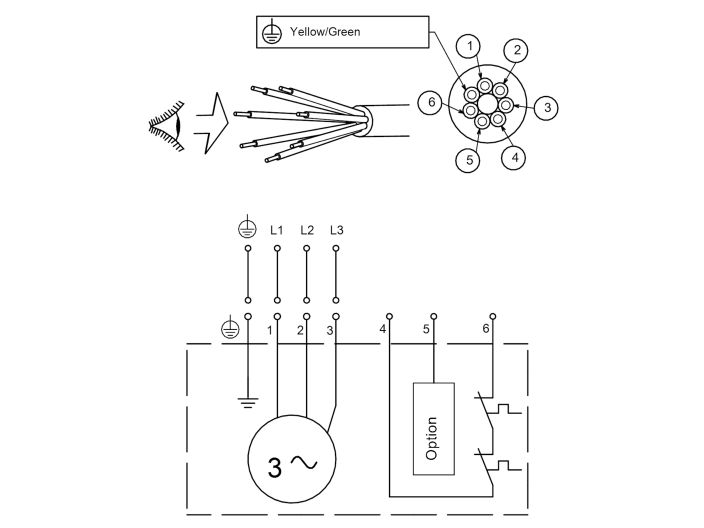

Электрооборудование и дополнительная информация
- Электродвигатель: асинхронный
- Потребляемая мощность: P1 2900 Вт
- Номинальная мощность: P2 2200 Вт
- Частота сети: 50 Гц
- Номинальное напряжение: 3 х 380-415 В
- Максимальное количество запусков в час: 20
- Номинальный ток: 5,9 А
- Номинальный ток при нагрузке 3/4: 4,8 А
- Номинальный ток при нагрузке 1/2: 4,2 А
- Номинальный ток без нагрузки: 3,6 А
- Пусковой ток: 32 А
- Cos phi коэффициент мощности: 0,74
- Cos phi при нагрузке 3/4: 0,66
- Cos phi при нагрузке 1/2: 0,53
- Cos phi без нагрузки 1/2: 0,13
- Номинальная скорость: 1445 об/мин
- Крутящий момент заблокированного ротора: 32 Нм
- Крутящий момент пробоя: 45 Нм
- КПД двигателя при полной нагрузке: 76,3%
- КПД двигателя при нагрузке 3/4: 75,2%
- КПД двигателя при нагрузке 1/2: 70,9%
- Количество полюсов: 4
- Пуск двигателя прямой (DOL)
- Класс защиты: IP68
- Класс изоляции (IEC 85): F (155°С)
- AutoAdapt: нет
- Взрывобезопасность: нет
- Блок управления: нет
- Датчик влажности: нет
- Датчик воды в масле: нет
- Встроенная защита двигателя: PTO (биметаллические выключатели в обмотках статора)
- Кабель питания: Lyniflex без вилки, 10 м
- Вес нетто: 118 кг
- Вес брутто: 128 кг
Материалы насоса Grundfos SE1.80.80.22.4.50D.B (96047549)
- Корпус насоса: чугун
- Эпоксидное покрытие: цвет NSC 8005 R80B
- Рабочее колесо: чугун
- Корпус статора: алюминий
- Кожух электродвигателя: нержавеющая сталь
- Вал, ротор: сталь, нержавеющая сталь
- Хомут, болты, кабельный ввод, ручка: нержавеющая сталь
- Кожух подшипников, промежуточный фланец: чугун
- Механическое уплотнение вала: карбид кремния/карбид кремния, графит/керамика
- Уплотнительные кольца: резина NBR
- Кабель: Lyniflex водозащищённый
- Масляная камера: чугун
- Масло: Olinda 917
Подробнее о товаре
- Производитель
- GRUNDFOS
- Мощность, Вт
- 2200
- Производительность, max м3/ч
- 133
- Напор, мах м
- 10.7
- Напряжение питания, В
- 400
- Диаметр
- DN 80 (3")
DN100 (4") - Материал корпуса
- чугун
- Материал рабочих колес
- чугун
- Диаметр твердых частиц
- 80
- Модель насоса
- Grundfos SE
