Дренажный насос Grundfos DP10.50.09.E.2.1.502 (96877476)

DP10.50.09.E.2.1.502 AutoAdapt 96877476 Grundfos - портативный дренажный насос для бытового и промышленного применения. Это погружной насос из чугуна со встроенным однофазным двигателем класса изоляции F, предназначенным для погружения в рабочую жидкость. Рабочее колесо насоса полуоткрытого типа со свободным проходом 10 мм. На всасывающем патрубке установлена решётка для защиты насоса от попадания в него частиц больше диаметром 10 мм. Эту сетку можно снять для промывания и проверки технического состояния насоса

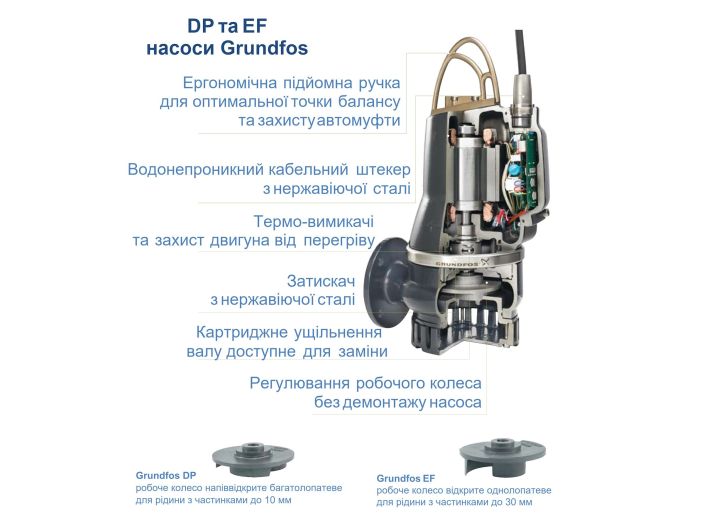

Насос для грязной воды Grundfos DP10.50.09.E.2.1.502 используется для перекачивания и дренажа грунтовых и поверхностных вод, технической воды без твёрдых частиц и волокон. Компактная конструкция делает насос пригодным как для временной, так и для постоянной установки. Промежуточная масляная камера предварительно заполнена нетоксичным специальным маслом. Герметичная кабельная заглушка, закрытая полиуретаном, предотвращает попадание воды через кабель в двигатель. Между корпусом насоса и двигателем предусмотрен металлический зажим, который обеспечивает легкий и безопасный демонтаж и сборку. Осмотр насоса возможен в полевых условиях без специальных инструментов. На насосе Grundfos DP есть ручка для переноски

Уплотнение вала насоса Grundfos DP10.50.09.E.2.1.502 картриджной конструкции легко заменяется и предупреждает риск неправильной установки насоса. Электродвигатель оснащён долговечными шарикоподшипниками с глубокими канавками и смазкой на весь срок службы. Выпускное отверстие насоса диаметром R 2", глубина погружения до 7 м. Насос DP 10.50 предназначен для свободной установки и на автоматической трубной муфте

Насос Grundfos DP10.50.09.E.2.1.502 с функцией AUTOADAPT оснащен контроллером, датчиками и защитой двигателя. Их нужно только подключить к электросети. Насос имеет выход реле сигнализации. Происходит самокалибровка после каждого цикла работы. Противозадирная система запускает насос через запрограммированные интервалы времени, чтобы предотвратить заклинивание рабочего колеса. Функция AUTOADAPT управляет током двигателя во время запуска. В результате мы получаем гораздо более высокий пусковой момент для однофазных двигателей, чем у обычного пускателя двигателя, использующего пусковой конденсатор

Технические характеристики Grundfos DP10.50.09.E.2.1.502

• Наименование: DP10.50.09.E.2.1.502
• Артикул: 96877476
• Предназначение: дренаж грунтовых, поверхностных и технических вод

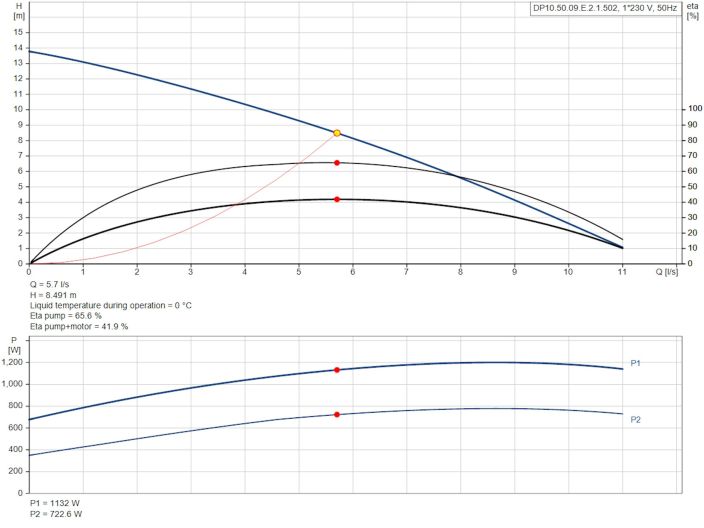

• Напор максимальный: 12,7 м
• Производительность максимальная: 39,6 м³/ч (11 л/с)
• Напор номинальный: 8,5 м
• Производительность номинальная: 20,5 м³/ч (5,7 л/с)
• Температура рабочей жидкости до 40 °С, кратковременно (до 1 часа) до 60 °С
• Рабочая жидкость: загрязнённая вода с уровнем pH 4-10 без волокнистых включений, твёрдые частицы до 10 мм
• Максимальное рабочее давление: 6 бар
• Номинальное давление для подключения: 10 бар
• Максимальная глубина установки 7 м
• Диаметр патрубка: R 2" (наружная резьба)

Электрооборудование и дополнительная информация

• Электродвигатель: погружной асинхронный
• Потребляемая мощность: P1 1300 Вт
• Номинальная мощность: P2 900 Вт
• Частота сети: 50 Гц
• Номинальное напряжение: 1 х 230 В
• Номинальный ток: 6,1 А
• Номинальный ток при нагрузке 3/4: 5,1 А
• Номинальный ток при нагрузке 1/2: 4,1 А
• Пусковой ток: 38 А
• Номинальный ток без нагрузки: 2,6 А
• Cos phi коэффициент мощности: 0,96
• Cos phi без нагрузки: 0,68
• Cos phi нагрузке 3/4: 0,92
• Cos phi при нагрузке 1/2: 0,86
• Номинальная скорость: 2870 об/мин
• Крутящий момент заблокированного ротора: 6,5 Нм
• Крутящий момент пробоя: 7 Нм
• Момент инерции: 0,0033 кг м²
• КПД двигателя при полной нагрузке: 67 %
• КПД двигателя при нагрузке 3/4: 63 %
• КПД двигателя при нагрузке 1/2: 55 %
• Конденсатор 20 мкФ
• Количество полюсов: 2
• Пуск двигателя прямой (DOL)
• Режим работы: непрерывный в полностью погружённом состоянии (при частично погружённом двигателе режим повторно-кратковременных включений с рабочим циклом не более  40%)
• Максимальное количество пусков/остановов в час: 30
• Класс защиты: IP68
• Класс изоляции (IEC 85): F
• Взрывобезопасность: нет
• AUTOADAPT: да
• Дополнительный ввод/вывод: внешний
• Блок управления: нет
• Датчик влажности: нет
• Датчик воды в масле: нет
• Встроенная защита двигателя: термовыключатель
• Тепловая защита: встроенная
• Кабель питания: H07RN-F 7G1,5, без вилки, 10 м

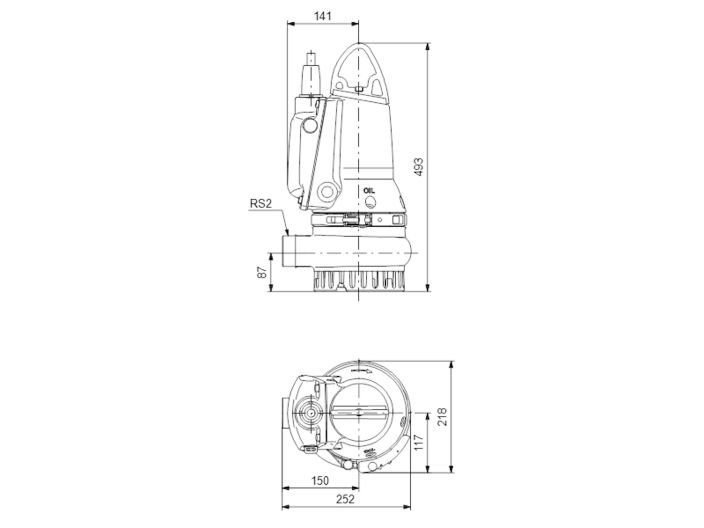

• Габаритные размеры упаковки: 40х30х60 см
• Вес нетто: 47,3 кг
• Вес брутто: 52,6 кг

Материалы насоса Grundfos DP10.50.09.E.2.1.502 (96877476)

• Корпус насоса: чугун EN-GJL-250
• Покрытие корпуса: эпоксидное, цвет NSC 8005 R80B, глянец 35
• Рабочее колесо: чугун EN-GJL-250
• Корпус статора: чугун EN-JL-1030
• Основание: чугун EN-GJL-250
• Масляная камера: чугун
• Масло: Shell Olinda 907
• Вал: сталь
• Ротор: нержавеющая сталь AISI 304
• Защитная решётка: нержавеющая сталь
• Хомут: нержавеющая сталь AISI 304
• Ручка: нержавеющая сталь
• Кабельній ввод: нержавеющая сталь
• Болты: нержавеющая сталь
• Уплотнение вала первичное: картриджное SIC/SIC
• Уплотнение вала вторичное: щелевое уплотнение, резина NBR
• Уплотнительное кольцо: резина NBR
