Дренажный насос Grundfos DP10.50.09.2.1.502 (96104200)

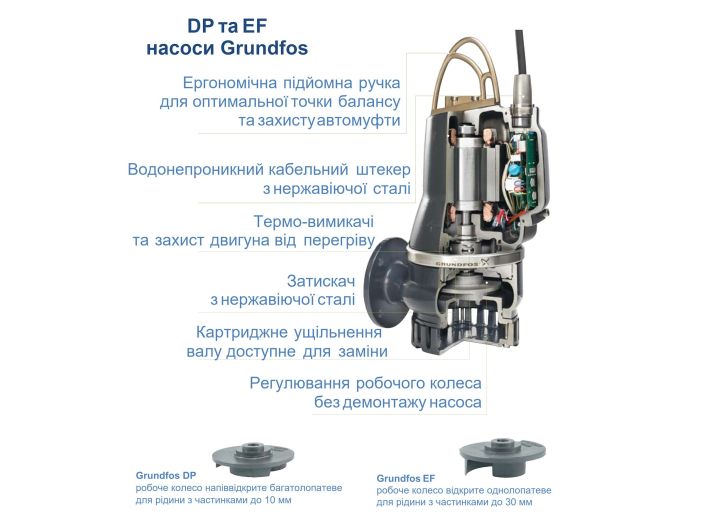

DP 10.50.09.2.1.502 96104200 Grundfos - портативный дренажный насос для бытового и промышленного применения. Это погружной насос из чугуна со встроенным однофазным двигателем класса изоляции F, предназначенным для погружения в рабочую жидкость. Рабочее колесо насоса полуоткрытого типа со свободным проходом 10 мм. На всасывающем патрубке установлена решётка для защиты насоса от попадания в него частиц больше диаметром 10 мм. Эту сетку можно снять для промывания и проверки технического состояния насоса

Насос для грязной воды Grundfos DP 10.50.09.2.1.502 используется для перекачивания и дренажа грунтовых и поверхностных вод, технической воды без твёрдых частиц и волокон. Компактная конструкция делает насос пригодным как для временной, так и для постоянной установки. Промежуточная масляная камера предварительно заполнена нетоксичным специальным маслом. Герметичная кабельная заглушка, закрытая полиуретаном, предотвращает попадание воды через кабель в двигатель. Между корпусом насоса и двигателем предусмотрен металлический зажим, который обеспечивает легкий и безопасный демонтаж и сборку. Осмотр насоса возможен в полевых условиях без специальных инструментов. На насосе Grundfos DP есть ручка для переноски

Уплотнение вала насоса Grundfos DP 10.50.09.2.1.502 картриджной конструкции легко заменяется и предупреждает риск неправильной установки насоса. Электродвигатель оснащён долговечными шарикоподшипниками с глубокими канавками и смазкой на весь срок службы. Выпускное отверстие насоса диаметром R 2", глубина погружения до 7 м. Насос DP 10.50 предназначен для свободной установки и на автоматической трубной муфте

Технические характеристики Grundfos DP 10.50.09.2.1.502

• Наименование: DP 10.50.09.2.1.502
• Артикул: 96104200
• Предназначение: дренаж грунтовых, поверхностных и технических вод

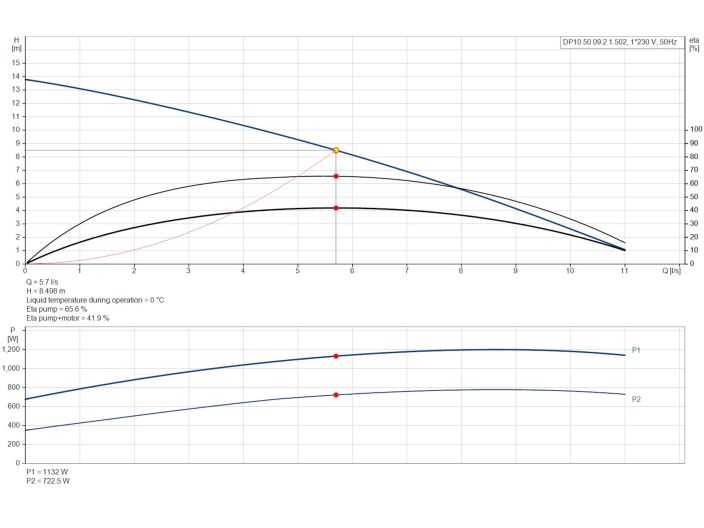

• Напор максимальный: 13,8 м
• Производительность максимальная: 39,6 м³/ч (11 л/с)
• Напор номинальный: 8,5 м
• Производительность номинальная: 20,5 м³/ч (5,7 л/с)
• Температура рабочей жидкости до 40 °С, кратковременно (до 1 часа) до 60 °С
• Рабочая жидкость: загрязнённая вода с уровнем pH 4-10 без волокнистых включений, твёрдые частицы до 10 мм
• Максимальное рабочее давление: 6 бар
• Номинальное давление для подключения: 10 бар
• Максимальная глубина погружения 7 м

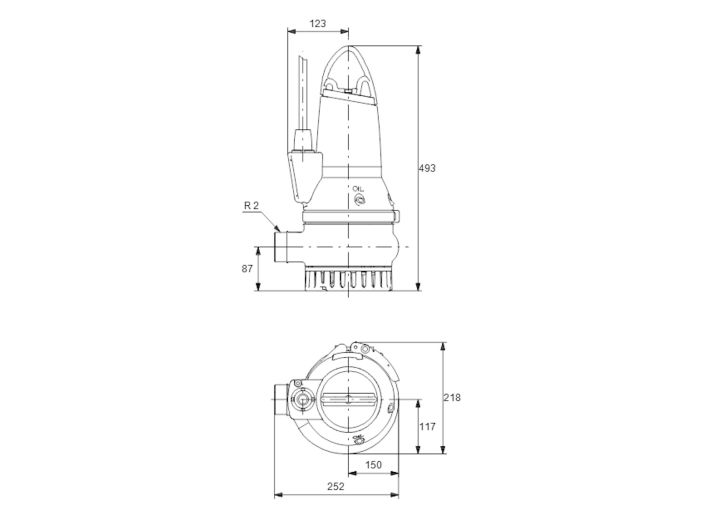

• Диаметр патрубка: R 2 " (наружная резьба)

Электрооборудование и дополнительная информация

• Электродвигатель: погружной асинхронный
• Потребляемая мощность: P1 1300 Вт
• Номинальная мощность: P2 900 Вт
• Частота сети:50 Гц
• Номинальное напряжение: 1 х 230 В
• Номинальный ток: 6,1 А
• Номинальный ток при нагрузке 3/4: 5,1 А
• Номинальный ток при нагрузке 1/2: 4,1 А
• Пусковой ток: 38 А
• Номинальный ток без нагрузки: 2,6 А
• Cos phi коэффициент мощности: 0,96
• Cos phi без нагрузки: 0,68
• Cos phi нагрузке 3/4: 0,92
• Cos phi при нагрузке 1/2: 0,86
• Номинальная скорость: 2870 об/мин
• Крутящий момент заблокированного ротора: 6,5 Нм
• Крутящий момент пробоя: 7 Нм
• Момент инерции: 0,0033 кг м²
• КПД двигателя при полной нагрузке: 67 %
• КПД двигателя при нагрузке 3/4: 63 %
• КПД двигателя при нагрузке 1/2: 55 %
• Конденсатор: 30 мкФ
• Количество полюсов: 2
• Пуск двигателя прямой (DOL)
• Режим работы: непрерывный в полностью погружённом состоянии (при частично погружённом двигателе режим повторно-кратковременных включений с рабочим циклом не более  40%)
• Максимальное количество пусков/остановов в час: 30
• Класс защиты: IP68
• Класс изоляции (IEC 85): F
• Взрывобезопасность: нет
• AUTOADAPT: нет
• Дополнительный ввод/вывод: внешний
• Блок управления: нет
• Датчик влажности: нет
• Датчик воды в масле: нет
• Встроенная защита двигателя: термовыключатель
• Тепловая защита: встроенная
• Кабель питания: H07RN-F 7G1,5, без вилки, 10 м
• Габаритные размеры упаковки: 40х30х60 см
• Вес нетто: 42,9 кг
• Вес брутто: 48,2 кг

Материалы насоса Grundfos DP10.50.09.2.1.502

• Корпус насоса: чугун EN-GJL-250
• Покрытие корпуса: эпоксидное, цвет NSC 8005 R80B, глянец 35
• Рабочее колесо: чугун EN-GJL-250
• Корпус статора: чугун EN-JL-1030
• Основание: чугун EN-GJL-250
• Масляная камера: чугун
• Масло: Shell Olinda 907
• Вал: сталь
• Ротор: нержавеющая сталь AISI 304
• Защитная решётка: нержавеющая сталь
• Хомут: нержавеющая сталь AISI 304
• Ручка: нержавеющая сталь
• Кабельній ввод: нержавеющая сталь
• Болты: нержавеющая сталь
• Уплотнение вала первичное: картриджное SIC/SIC
• Уплотнение вала вторичное: щелевое уплотнение, резина NBR
• Уплотнительное кольцо: резина NBR
