Насосные агрегаты Grundfos Hydro EN повышения давления предназначены для автоматических спринклерных систем в соответствии со стандартом EN 12845, а также другими соответствующими отраслевыми стандартами
Насосные станции Grundfos Hydro EN предназначены для систем пожаротушения чистой водой, а также для одиночного или комбинированного водоснабжения. Это компактная, надежная и модульная система, поставляемая в виде предварительно собранных макроблоков, что упрощает транспортировку, обработку и установку. Связь гарантируется через модуль ModBus
Главные насосы имеют гидравлику торцевого всасывания. Они изготовлены из коррозионностойкого материала и оснащены сменными изнашиваемыми деталями, имеют конструкцию обратного извлечения через проставочную муфту, оснащены высококачественными механическими уплотнениями и прошли внутренние заводские испытания в соответствии с протоколами QCP
Насос оснащен электродвигателем IEC с короткозамкнутым ротором IE3, который в непрерывном режиме обеспечивает как минимум необходимую мощность при расходе, соответствующем значению NPSHr, равному 16 м

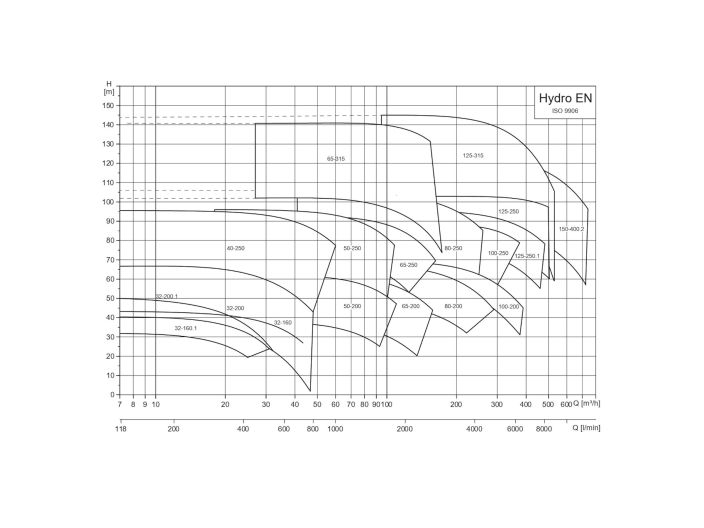

Гидравлические компоненты спроектированы так, чтобы минимизировать потери давления и скорость воды, чтобы соответствовать требованиям при значениях расхода, указанных на кривой производительности
Компоненты станции пожаротушения Grundfos Hydro EN
- Гидравлика с приводом
- Микропроцессорная панель управления
- Насос поддержания давления и соответствующая независимая панель управления
- Разгрузочный коллектор
- Концентрический конический адаптер
- Рифленое соединение
- Порт прямого подключения для комнатных спринклеров
- Обратный клапан
- Запорный клапан
- Сливной контрольный клапан
- Комплект пускового узла насоса (два реле давления, манометр, наполненный глицерином, запорный клапан, байпасная линия с обратным клапаном и сливным клапаном)
- Датчик давления (насос работает)
- Сосуд под давлением
- Комплект фитингов насоса «Жокей» (патрубок для заливки, обратный клапан, два запорных клапана и реле давления)
Все элементы подключаются и устанавливаются на заводе в одном блоке, за исключением больших основных панелей управления, которые поставляются отдельно с соответствующими сигналами и бирками для кабельных вводов.
Насос, привод, жокей-насос и контроллеры (кроме крупных размеров) закреплены на прочной электросварной опорной плите. Они окрашены в цвет RAL 3000 и рассчитаны на то, чтобы выдерживать все статические и динамические нагрузки. Опорные плиты имеют отверстия и анкерные проушины для простого и безопасного обращения, обеспечивая оптимальное крепление к цоколю или бетонному фундаменту.
Технические параметры насосных станций пожаротушения Grundfos Hydro EN
- Производительность до 1050 м3/ч
- Напор до 144 метров
- Мощность насосов до 268 кВт
- Питание 3х400 В, 50 Гц
- Рабочее давление до 16 бар
- Класс защиты IP54
