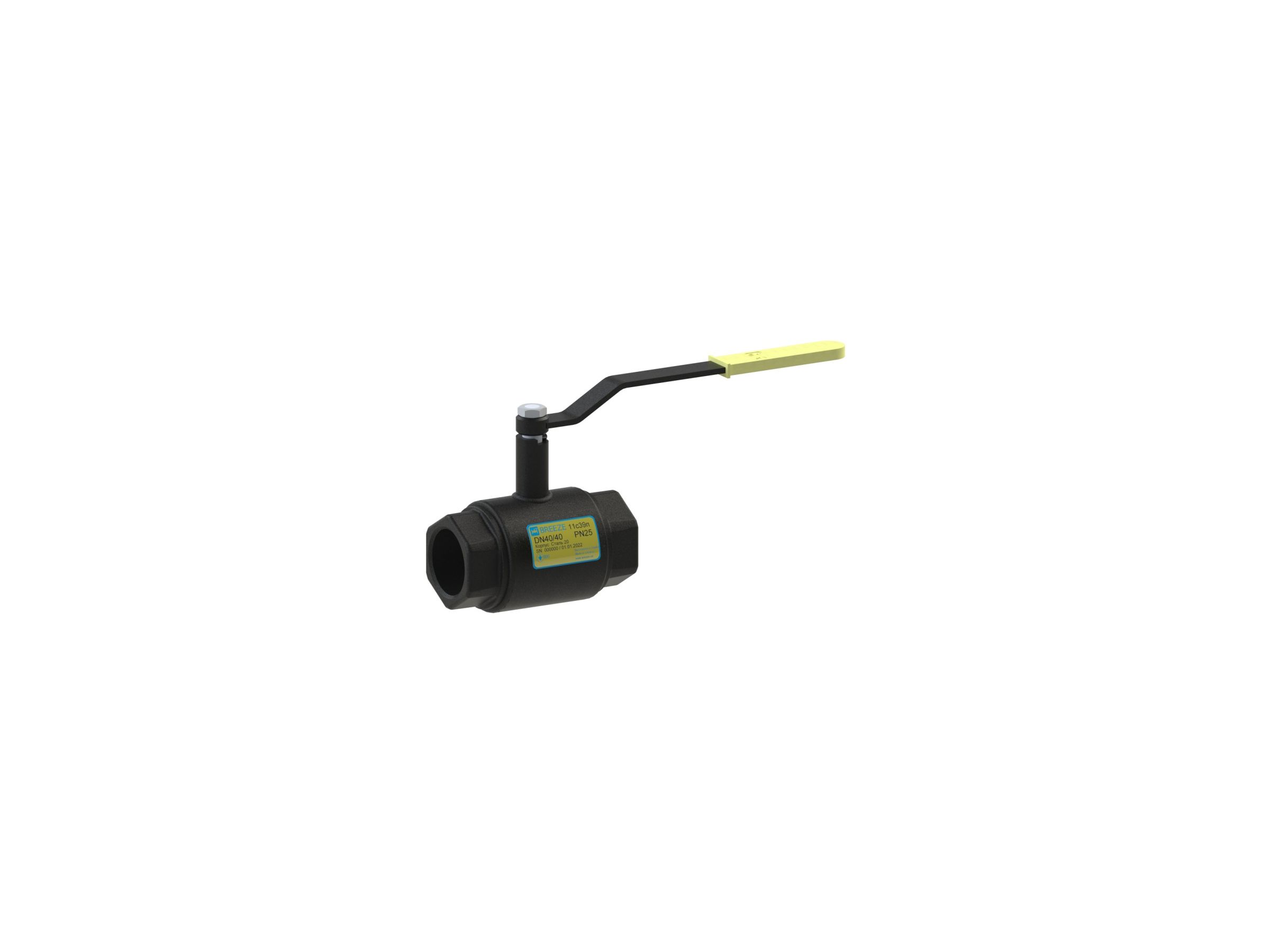

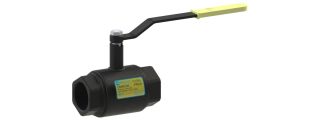

Кран шаровой стальной BREEZE 11с39п Ду 32/32 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с39п
Серия	BREEZE Europe
Артикул	11.39.015-101
Тип соединения	муфта/муфта
Тип прохода	полнопроходной
Тип привода	ручной
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16, PN25
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

1 416,00 грн

Описание

Кран шаровой 11с39п BREEZE™ - муфта/муфта, полный проход, PN25, PN16, является альтернативой латунному муфтовому крану. Используются в случае, когда предъявляются повышенные требования к герметичности и безопасности запорной арматуры. Кран представлен в диаметрах от DN 15 до DN 100. Кран имеет внутреннюю резьбу с двух сторон. Резьба трубная цилиндрическая выполнена по ГОСТ 6357-81.

Конструкция и материалы

Кран шаровой стальной BREEZE 11с39п Ду 32/32 полнопроходной 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка закрепительная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба опорная	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт-Ф4 ГОСТ 10007
9	Уплотнительное кольцо штока	Фторсилоксан
10	Штифт	Сталь 45 ДСТУ 7809
11	Рукоятка	Сталь 3сп ДСТУ 4484
12	Гайка	ДСТУ ISO 8992

Размеры

Кран шаровой стальной BREEZE 11с39п Ду 32/32 полнопроходной 2

Артикул	DN	D	PN	L	H	A	RG	W
11.39.015-101	15	15	25	85	74	124	1/2"	0.6
11.39.020-101	20	20	25	95	79	124	3/4"	0.9
11.39.025-101	25	25	25	110	80	165	1"	1.0
11.42.050-101	32	32	25	125	86	165	1 1/4"	1.5
11.39.040-101	40	40	25	130	111	239	1 1/2"	2.1
11.39.050-101	50	50	25	145	120	239	2"	2.9
11.39.065-101	65	65	25	165	126	273	2 1/2"	4.7
11.39.080-101	80	80	25	197	136	382	3"	7.0
11.39.100-101	100	100	25	230	151	543	4"	12.2

Подробнее о товаре

DN: 32/32

Код: 7047
