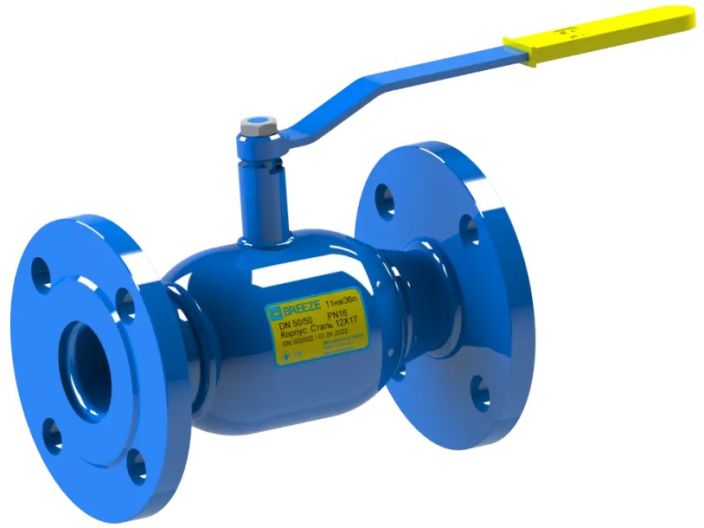

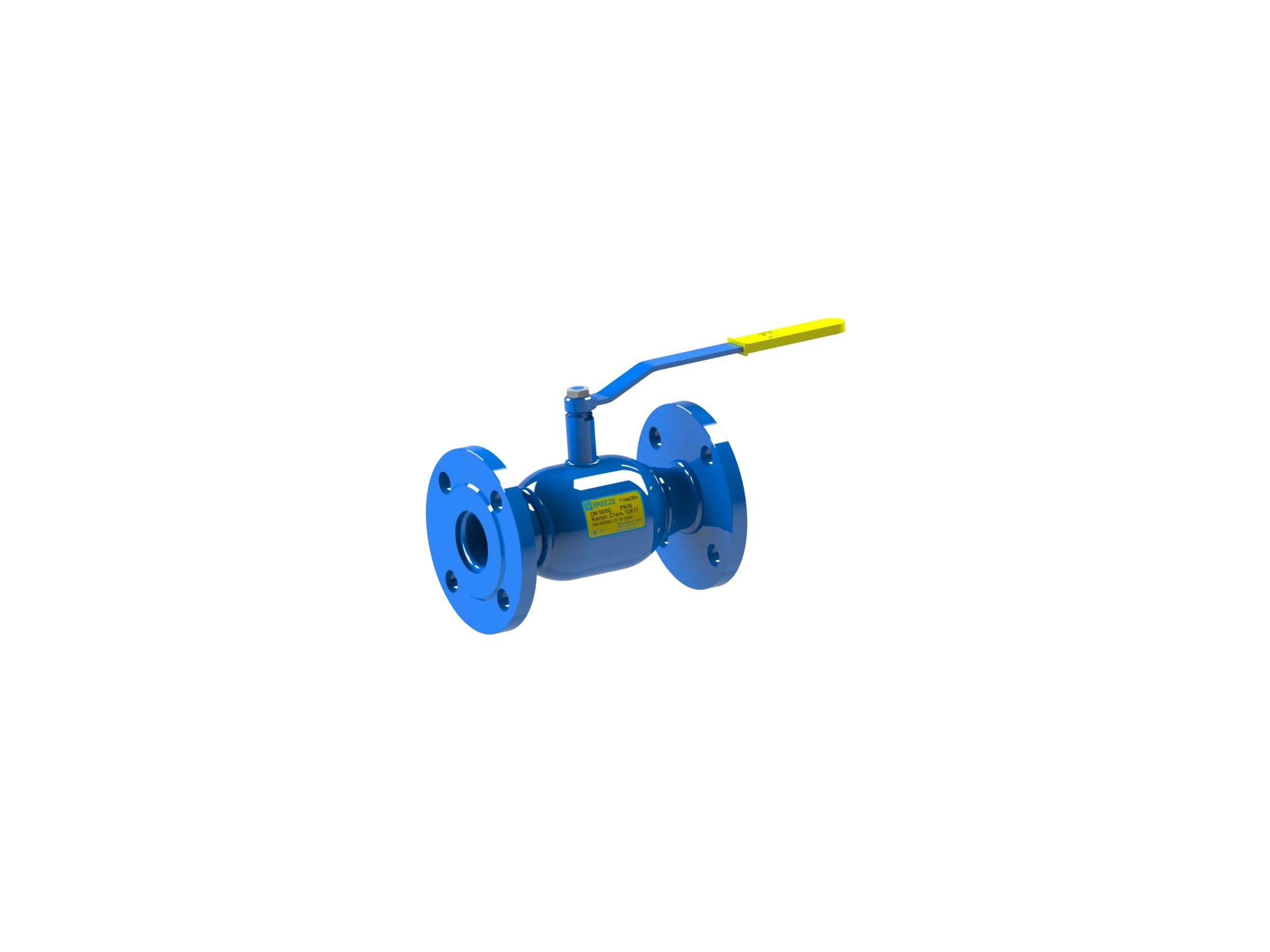

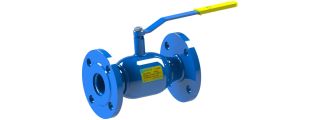

Кран шаровый 11нж36п BREEZE™ – фланец/фланец, полный проход, PN16. Краны 11нж36п (наряду с кранами 11с38п, рассчитанными на PN25 и PN40) дополняют цельносварную серию с фланцевым исполнением на PN16 для всего размерного ряда от DN15 до DN300. Применяются для упрпавления потоками рабочей среды (открытия / закрытия) в системах трубопровода.
Конструкция та материали
| № | Деталь | Материал |
| 1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 12Х17 ГОСТ 5632 |
| 4 | Уплотнительное кольцо шара | Фторопласт-Ф4К20 ГОСТ 10007 |
| 5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| 6 | Пружина тарельчатая | Сталь 30Х13 ГОСТ 5632 |
| 7 | Шайба упорная | Сталь 20Х13 ГОСТ 5632 |
| 8 | Уплотнение штока | Фторопласт-Ф4 ГОСТ 10007 |
| 9 | Уплотнительное кольцо штока | Фторсилоксан |
| 10 | Штифт | Сталь 45 ДСТУ 7806 |
| 11 | Фланець | Сталь 20Х13 ГОСТ 5632 |
| 12 | Рукоятка | Сталь 3 ДСТУ 4747 |
| 13 | Гайка | ДСТУ ISO 8992 |
Размеры
| Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
| 11.36.025-301 | 25 | 25 | 16 | 160 | 80 | 165 | 115 | 85 | 14 | 4 | 2.8 |
| 11.36.032-301 | 32 | 32 | 16 | 180 | 86 | 235 | 135 | 100 | 18 | 4 | 4.2 |
| 11.36.040-301 | 40 | 40 | 16 | 200 | 114 | 239 | 145 | 110 | 18 | 4 | 5.3 |
| 11.36.050-301 | 50 | 50 | 16 | 230 | 120 | 239 | 160 | 125 | 18 | 4 | 6.7 |
| 11.36.065-301 | 65 | 65 | 16 | 270 | 126 | 274 | 180 | 145 | 18 | 4 | 9.5 |
| 11.36.080-301 | 80 | 80 | 16 | 280 | 136 | 384 | 195 | 160 | 18 | 8 | 11.8 |
| 11.36.100-301 | 100 | 100 | 16 | 300 | 151 | 543 | 215 | 180 | 18 | 8 | 17.2 |
