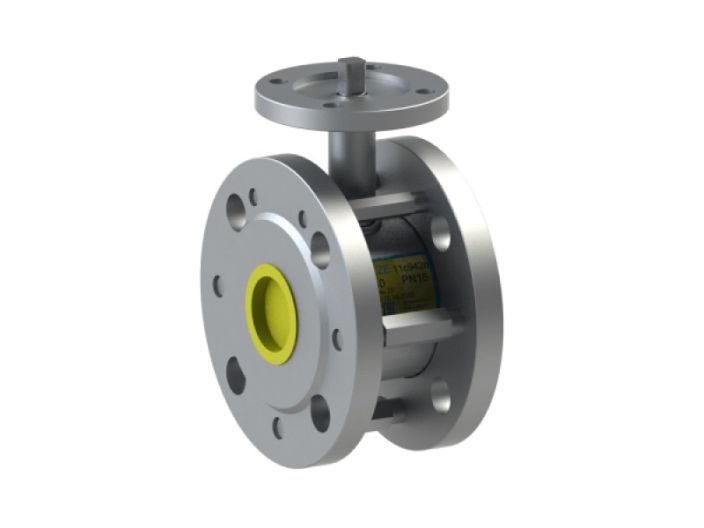

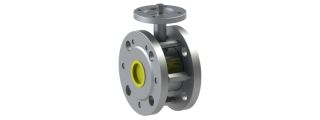

Кран шаровой стальной BREEZE 11с942п Ду 40/40 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с942п
Серия	BREEZE Actuator
Артикул	11.42.025-002
Тип соединения	фланец/фланец
Тип прохода	стандартнопроходной, полнопроходной
Тип привода	под электропривод
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

цена по запросу

Описание

Кран шаровой 11с942п BREEZE™ – фланец/фланец, полный/стандартный проход, PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.

Конструкция и материалы

Кран шаровой стальной BREEZE 11с942п Ду 40/40 полнопроходной 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12х17 ГОСТ 5632
2	Шток	Сталь 20х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт Ф4К20 ГОСТ 10007
5	Уплотнение штока	Фторопласт Ф4 ГОСТ 10007
6	Уплотнительное кольцо штока	Фторсилоксан
7	Фланец	Сталь 3сп ДСТУ 4484
8	Шпилька	Сталь 10 ДСТУ 7809
9	Уплотнение корпуса	Фторопласт Ф4 ГОСТ 10007
10	Фланец привода	Сталь 3сп ДСТУ 4484

Размеры

Кран шаровой стальной BREEZE 11с942п Ду 40/40 полнопроходной 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	ISO	M	W
11.42.025-002	25	25	16	66	83	115	85	14	4	F05	30	3.0
11.42.032-002	32	32	16	73	90	135	100	18	4	F05	30	3.6
11.42.040-002	40	40	16	84	106	145	110	18	4	F07	45	4.8
11.42.050-002	50	50	16	93	112	160	125	18	4	F07	50	6.2
11.42.065-102	65	50	16	99	112	180	145	18	4	F07	50	8.1
11.42.065-002	65	65	16	119	128	180	145	18	4	F07	75	9.0
11.42.080-002	80	80	16	125	138	195	160	18	8	F07	100	9.8
11.42.100-102	100	80	16	125	138	215	180	18	8	F07	100	12.4
11.42.125-002	125	100	16	170	149	245	210	18	8	F10	200	21.2
11.42.150-002	150	100	16	170	177	280	240	22	8	F10	200	26.9
11.42.200-001	200	150	16	225	199	335	295	22	12	F12	680	45.2
