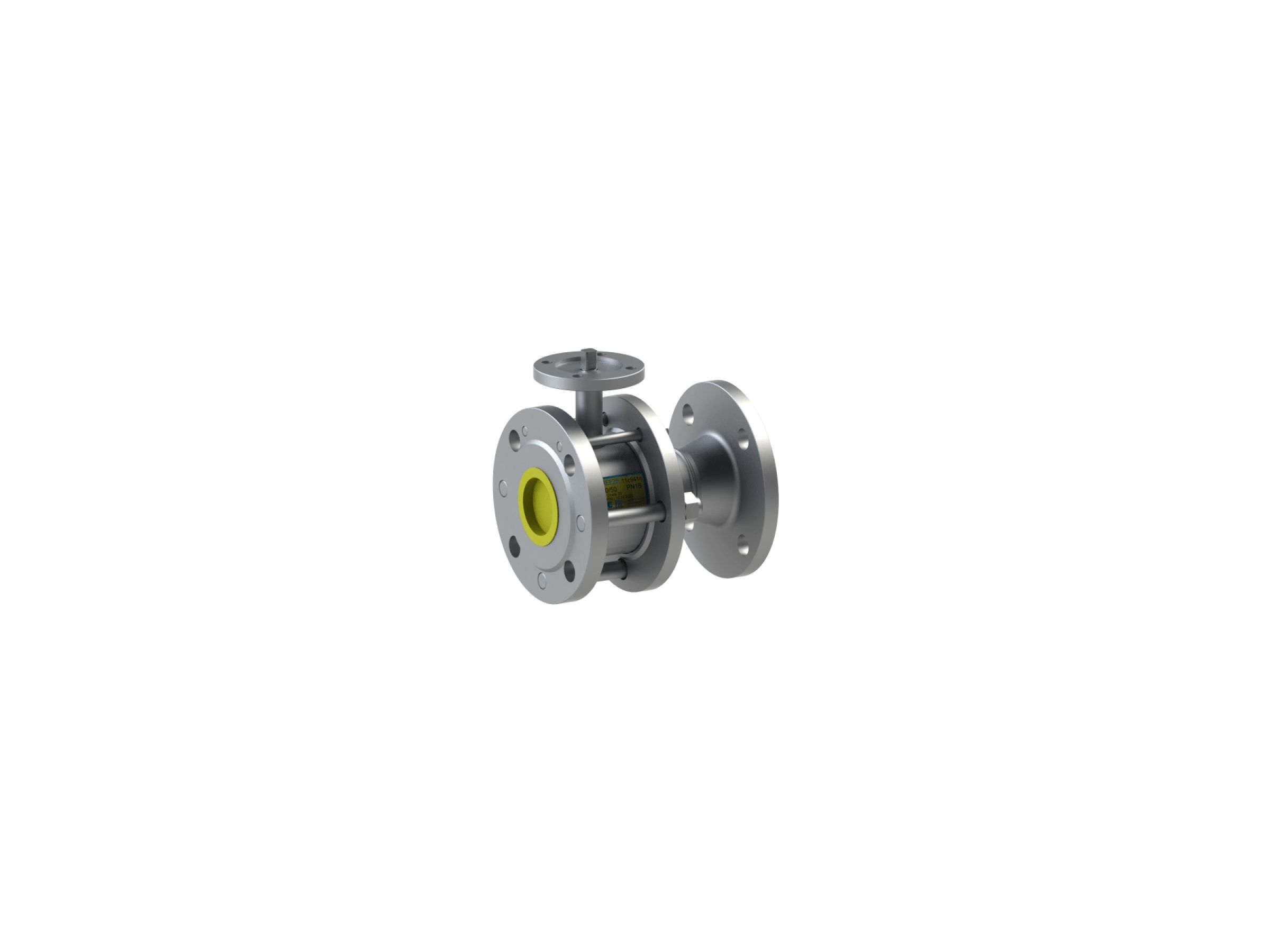

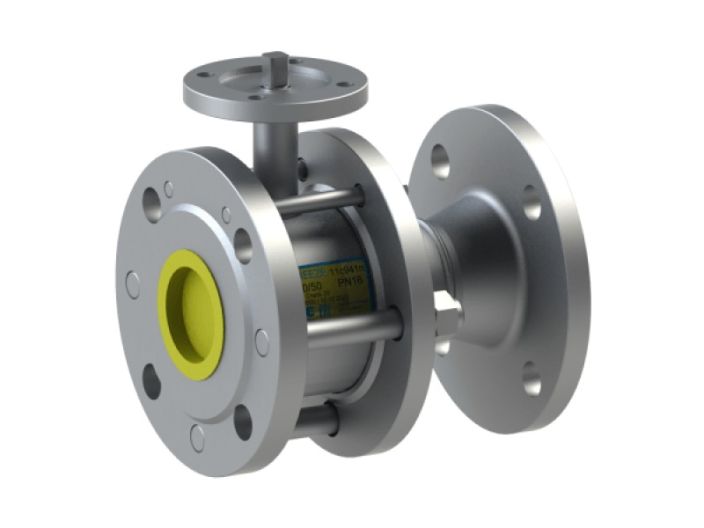

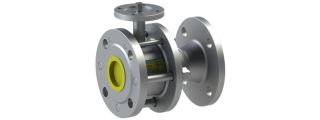

Кран шаровой стальной BREEZE 11с941п Ду 65/50 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с941п
Серия	BREEZE Actuator
Артикул	11.41.050-002
Тип соединения	фланец/фланец
Тип прохода	стандартнопроходной, полнопроходной
Тип привода	под электропривод
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

цена по запросу

Описание

11с941п BREEZE™ – фланец/фланец, полный/стандартный проход, PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.

Кран шаровой стальной BREEZE 11с941п Ду 65/50 полнопроходной 1

Конструкция и материалы

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт-Ф4К20 ГОСТ 10007
5	Уплотнение штока	Фторопласт-Ф4 ГОСТ 10007
6	Кольцо уплотнительное штока	Фторсилоксан
7	Фланец	Сталь 3сп ДСТУ 4484
8	Шпилька	Сталь 10 ДСТУ 7809
9	Шайба гроверная	Сталь 65г ДСТУ 8429
10	Гайка	Сталь 10 ДСТУ 7809
11	Уплотнение корпуса	Фторопласт-Ф4 ГОСТ 10007
12	Фланец привода	Сталь 3сп ДСТУ 4484

Размеры

Кран шаровой стальной BREEZE 11с941п Ду 65/50 полнопроходной 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	ISO	M	W
11.41.050-102	50	50	16	180	112	160	125	18	4	F07	50	8.8
11.41.065-002	65	50	16	190	112	180	145	18	4	F07	45	12.5
11.41.065-102	65	65	16	190	128	180	145	18	4	F07	75	12.1
11.41.080-102	80	80	16	210	138	195	160	18	8	F07	100	14.1
11.41.100-002	100	80	16	230	138	215	180	18	8	F07	100	18.6
11.41.100-102	100	100	16	350	149	215	180	18	8	F10	200	26.6
11.41.125-002	125	100	16	255	149	245	210	18	8	F10	200	28.5
11.41.125-102	125	125	16	356	182	245	210	18	8	F12	480	43.8
11.41.150-101	150	150	16	390	199	280	240	22	8	F12	480	60.1
11.41.150-002	150	100	16	280	177	280	240	22	8	F10	200	36.8
11.41.200-001	200	150	16	330	200	335	295	22	12	F12	680	60.2
11.41.200-101	200	200	16	460	280	335	295	22	12	F14	1700	135.7
11.41.250-001	250	200	16	540	280	405	355	26	12	F14	3000	151.6
11.41.250-003	250	200	16	450	280	405	355	26	12	F14	3000	154.4
11.41.250-101	250	250	16	540	340	405	355	26	12	F16	3000	210.4
11.41.300-001	300	250	16	610	340	460	410	26	12	F16	3000	232.8
11.41.300-101	300	300	16	610	425	460	410	26	12	F16	3000	315.4
11.41.350-001	350	300	16	685	425	520	470	26	16	F16	3000	344.9
11.41.400-001	400	300	16	760	425	580	525	30	16	F16	3000	385.2

Подробнее о товаре

Код: 7262
