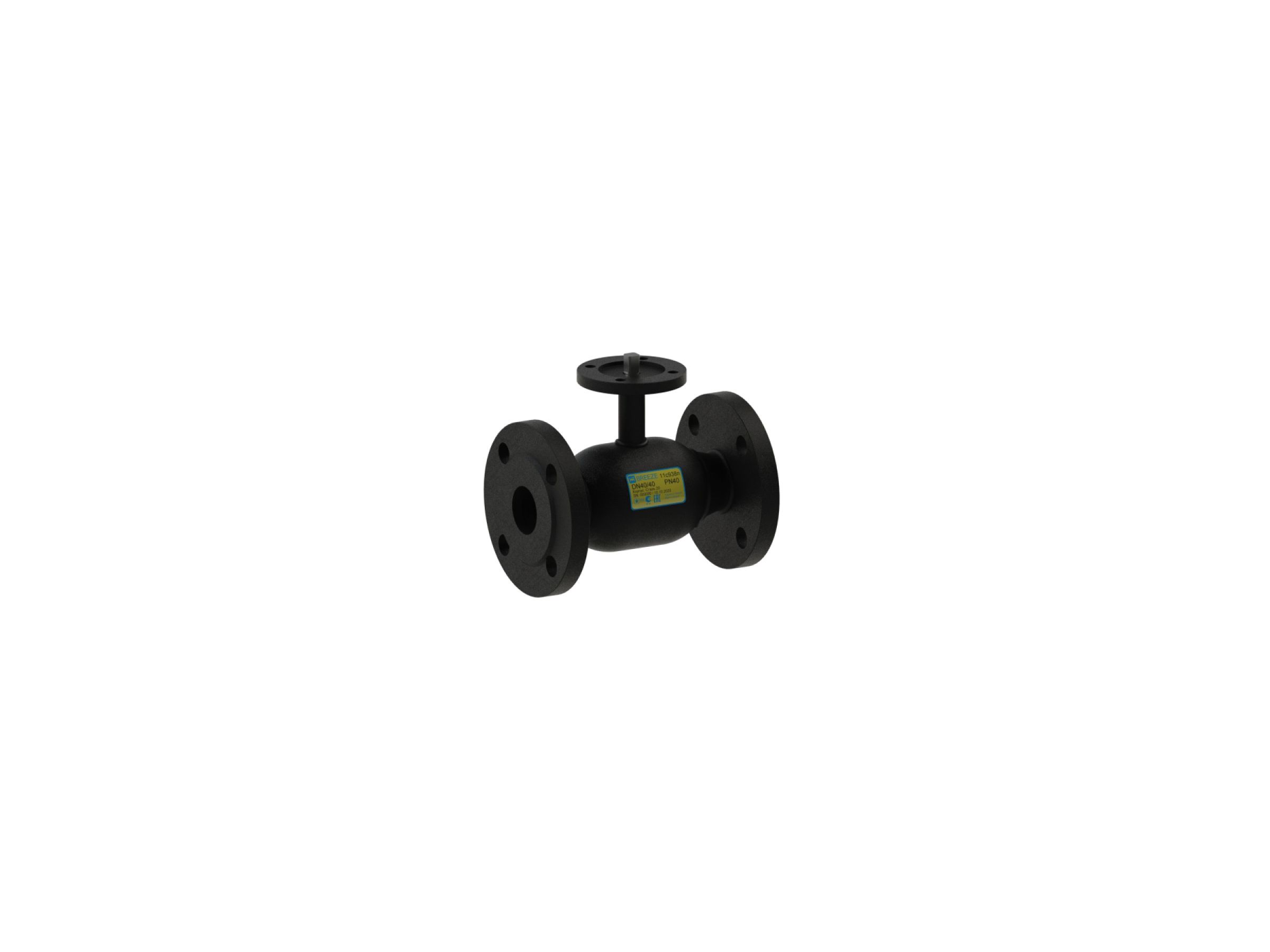

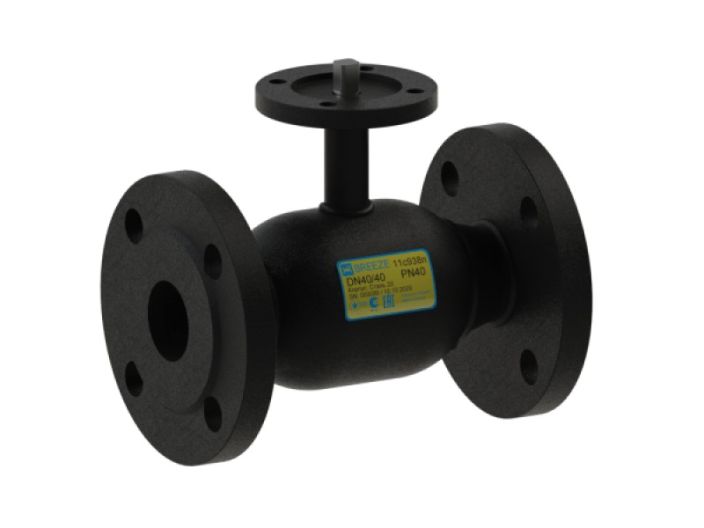

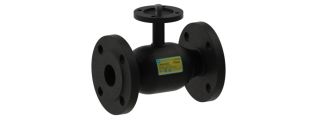

Кран шаровой стальной BREEZE 11с938п Ду 15/15 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с938п
Серия	BREEZE Actuator
Артикул	11.38.015-002
Тип соединения	фланец/фланец
Тип прохода	полнопроходной
Тип привода	под электропривод
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16, PN25, PN40
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

цена по запросу

Описание

Кран шаровой 11с938п BREEZE™ – фланец/фланец, полный проход PN40, PN25, PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.

Конструкция и материалы

Кран шаровой стальной BREEZE 11с938п Ду 15/15 полнопроходной 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт - Ф4К20 ГОСТ 10007
5	Втулка закрепительная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба опорная	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт - Ф4 ГОСТ 10007
9	Уплотнительное кольцо штока	Фторсилоксан
10	Фланец привода	Сталь 3сп ДСТУ 4484
11	Фланец	Сталь 3сп ДСТУ 4484

Размеры

Кран шаровой стальной BREEZE 11с938п Ду 15/15 полнопроходной 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	ISO	M	W
11.38.015-002	15	15	40	130	69	95	65	14	4	F05	5	2.0
11.38.020-002	20	20	40	150	74	105	75	14	4	F05	10	2.8
11.38.025-002	25	25	40	160	77	115	85	14	4	F05	20	3.5
11.38.032-002	32	32	40	180	84	135	100	18	4	F07	30	4.8
11.38.040-002	40	40	40	200	90	145	110	18	4	F07	45	5.9
11.38.050-002	50	50	40	230	96	160	125	18	4	F07	50	8.0
11.38.065-002	65	65	25	270	99	180	145	18	8	F07	90	10.5
11.38.080-002	80	80	25	280	108	195	160	18	8	F07	100	12.8
11.38.100-002	100	100	25	300	149	230	190	22	8	F10	200	20.4
11.38.125-002	125	125	25	325	167	270	220	26	8	F10	200	30.1
11.38.150-002	150	150	25	400	198	300	250	26	8	F12	950	42.2
11.38.200-001	200	200	25	630	266	360	310	26	12	F14	1700	100.4
11.38.250-001	250	250	25	750	338	425	370	30	12	F16	2000	152.0
11.38.300-001	300	300	25	850	377	485	430	30	16	F16	2000	233.9

Подробнее о товаре

Код: 7248

Просмотренные товары

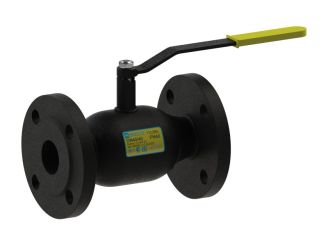

Кран шаровой стальной BREEZE 11с38п Ду 40/40 полнопроходной
