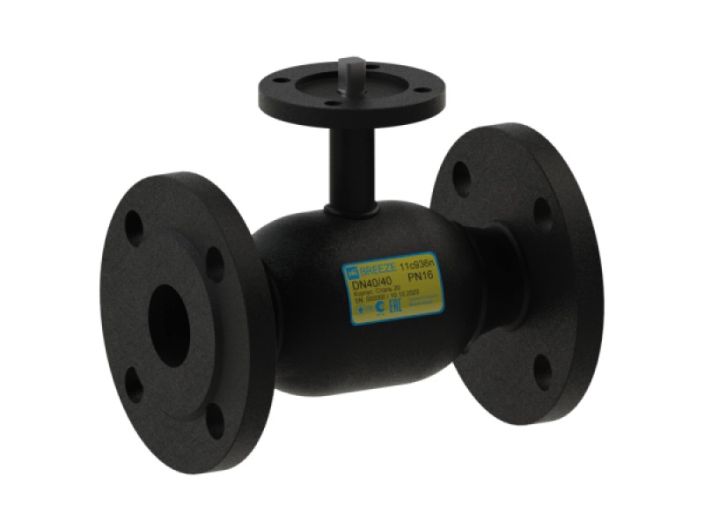

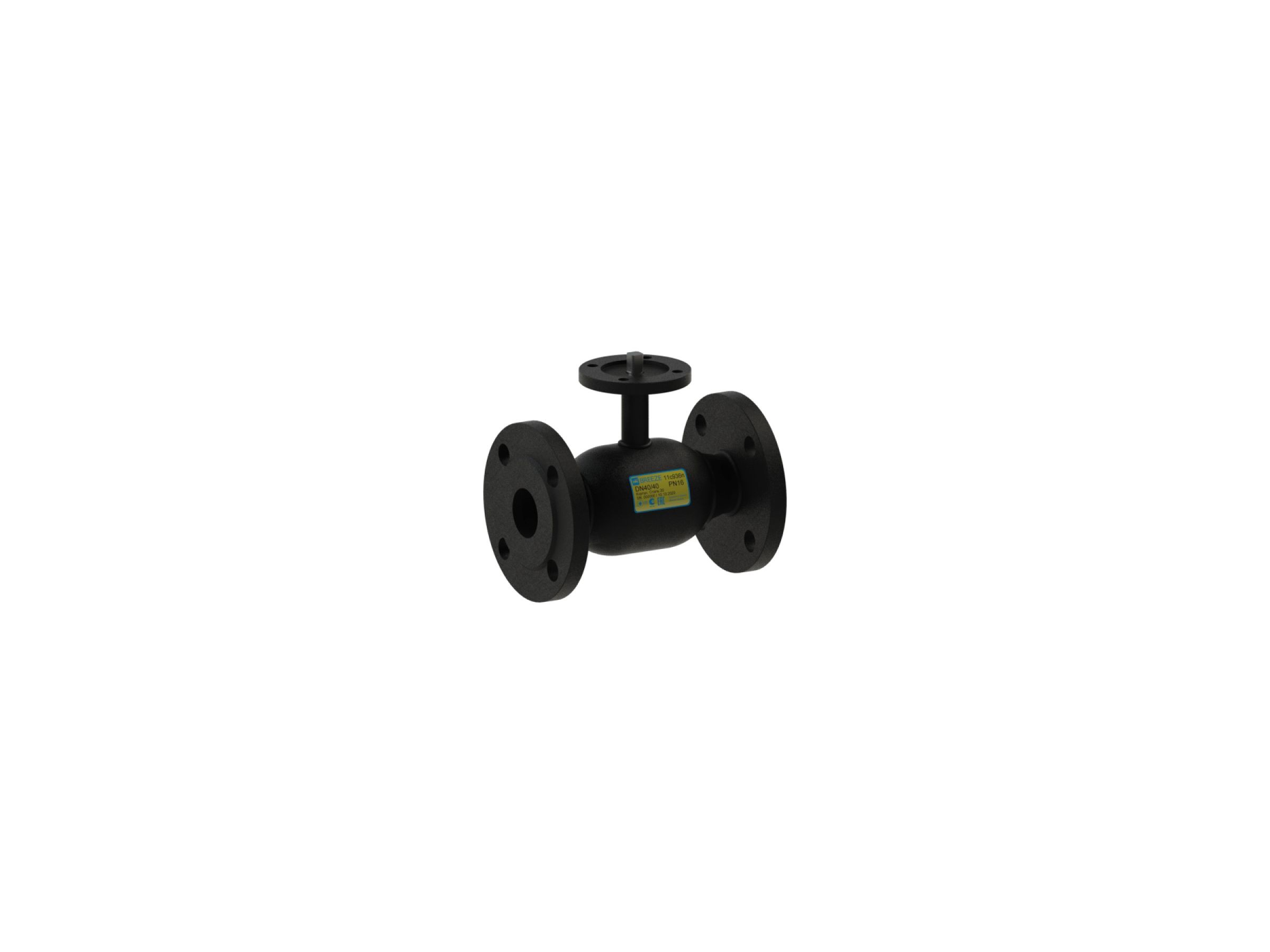

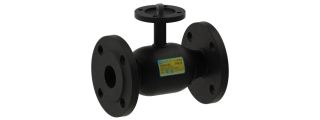

Кран шаровой стальной BREEZE 11с936п Ду 100/100 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с936п
Серия	BREEZE Actuator
Артикул	11.36.015-002
Тип соединения	фланец/фланец
Тип прохода	полнопроходной
Тип привода	под электропривод
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

цена по запросу

Описание

Кран шаровой 11с936п BREEZE™ – фланец/фланец, полный проход PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.

Конструкция и материалы

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт - Ф4К20 ГОСТ 10007
5	Втулка закрепительная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба опорная	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт - Ф4 ГОСТ 10007
9	Уплотнительное кольцо штока	Фторсилоксан
10	Фланец привода	Сталь 3сп ДСТУ 4484
11	Фланец	Сталь 3сп ДСТУ 4484

Размеры

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	ISO	M	W
11.36.015-002	15	15	16	130	69	95	65	14	4	F05	5	1.8
11.36.020-002	20	20	16	150	74	105	75	14	4	F05	10	2.6
11.36.025-002	25	25	16	160	77	115	85	14	4	F05	20	3.0
11.36.032-002	32	32	16	180	93	135	100	18	4	F07	30	4.5
11.36.040-002	40	40	16	200	90	145	110	18	4	F07	45	5.5
11.36.050-002	50	50	16	230	96	160	125	18	4	F07	50	6.9
11.36.065-002	65	65	16	270	99	180	145	18	4	F07	90	9.5
11.36.080-002	80	80	16	280	108	195	160	18	8	F07	100	11.4
11.36.100-002	100	100	16	300	149	215	180	18	8	F10	200	17.4
11.36.125-002	125	125	16	325	167	245	210	18	8	F10	200	25.1
11.36.150-002	150	150	16	400	198	280	240	22	8	F12	950	36.9
11.36.200-001	200	200	16	630	266	335	295	22	12	F14	1700	95.2
11.36.250-001	250	250	16	750	338	405	355	26	12	F16	2000	143.5
11.36.300-001	300	300	16	850	377	460	410	26	12	F16	2000	221.8

Подробнее о товаре

Код: 7242

Просмотренные товары

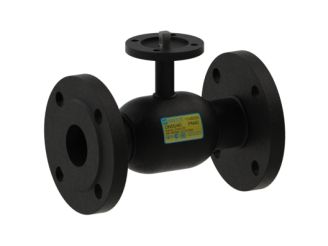

Кран шаровой стальной BREEZE 11с932п Ду 40/32 полнопроходной
