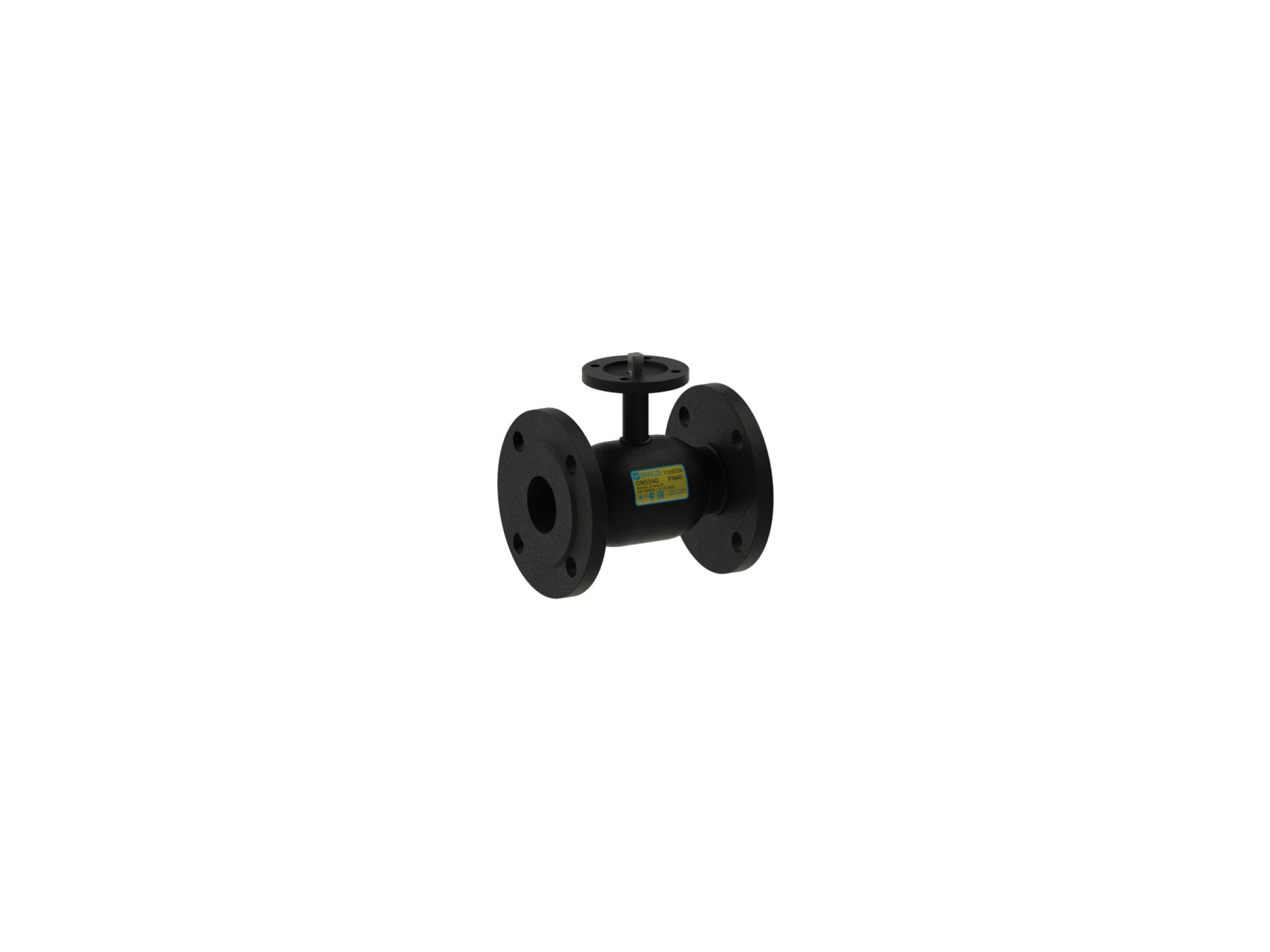

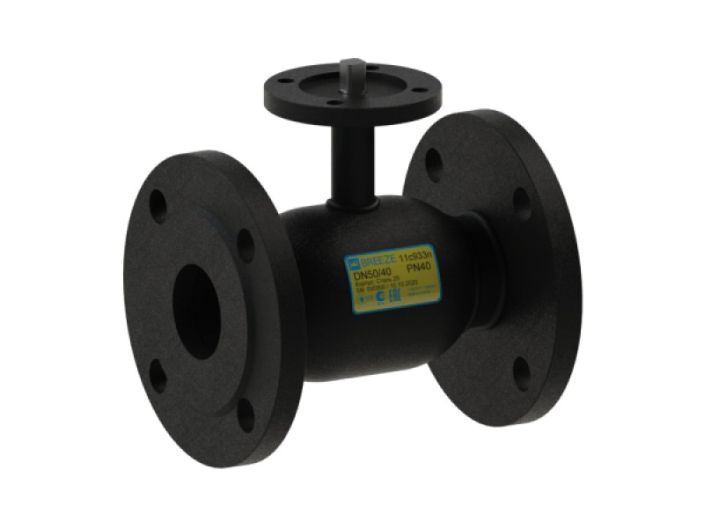

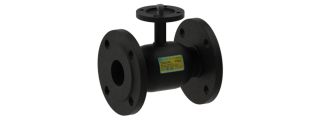

Кран шаровой стальной BREEZE 11с933п Ду 150/125 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с933п
Серия	BREEZE Actuator
Артикул	11.33.050-002
Тип соединения	фланец/фланец
Тип прохода	стандартнопроходной
Тип привода	под электропривод
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

цена по запросу

Описание

Кран шаровой 11с933п BREEZE™ – фланец/фланец, стандартный проход PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.

Конструкция и материалы

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт - Ф4К20 ГОСТ 10007
5	Втулка закрепительная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба опорная	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт - Ф4 ГОСТ 10007
9	Уплотнительное кольцо штока	Фторсилоксан
10	Фланец привода	Сталь 3сп ДСТУ 4484
11	Фланец	Сталь 3сп ДСТУ 4484

Размеры

Кран шаровой стальной BREEZE 11с933п Ду 150/125 полнопроходной 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	ISO	M	W
11.33.050-002	50	40	16	180	90	160	125	18	4	F07	45	6.2
11.33.065-002	65	50	16	190	96	180	145	18	4	F07	80	8.2
11.33.080-002	80	65	16	210	99	195	160	18	8	F07	100	9.6
11.33.100-002	100	80	16	230	108	215	180	18	8	F07	120	12.8
11.33.125-002	125	100	16	350	149	245	210	18	8	F10	200	21.2
11.33.150-002	150	125	16	350	167	280	240	22	8	F10	200	28.1
11.33.-150-005	150	100	16	280	149	280	240	22	8	F10	200	24.8
11.33.200-002	200	150	16	400	199	335	295	22	12	F12	950	41.0
11.32.250-001	250	200	16	650	266	405	355	26	12	F14	1700	105.6
11.33.300-001	300	250	16	750	338	460	410	26	12	F16	2000	150.5
11.33.350-001	350	300	16	850	377	520	470	26	16	F16	2000	233.3
11.33.400-001	400	300	16	850	377	580	525	30	16	F16	2000	267.7

Подробнее о товаре

Код: 7228

Просмотренные товары

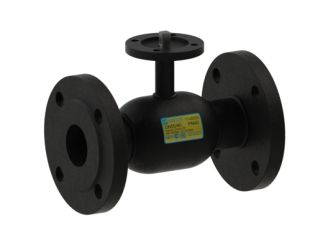

Кран шаровой стальной BREEZE 11с932п Ду 300/250 полнопроходной
