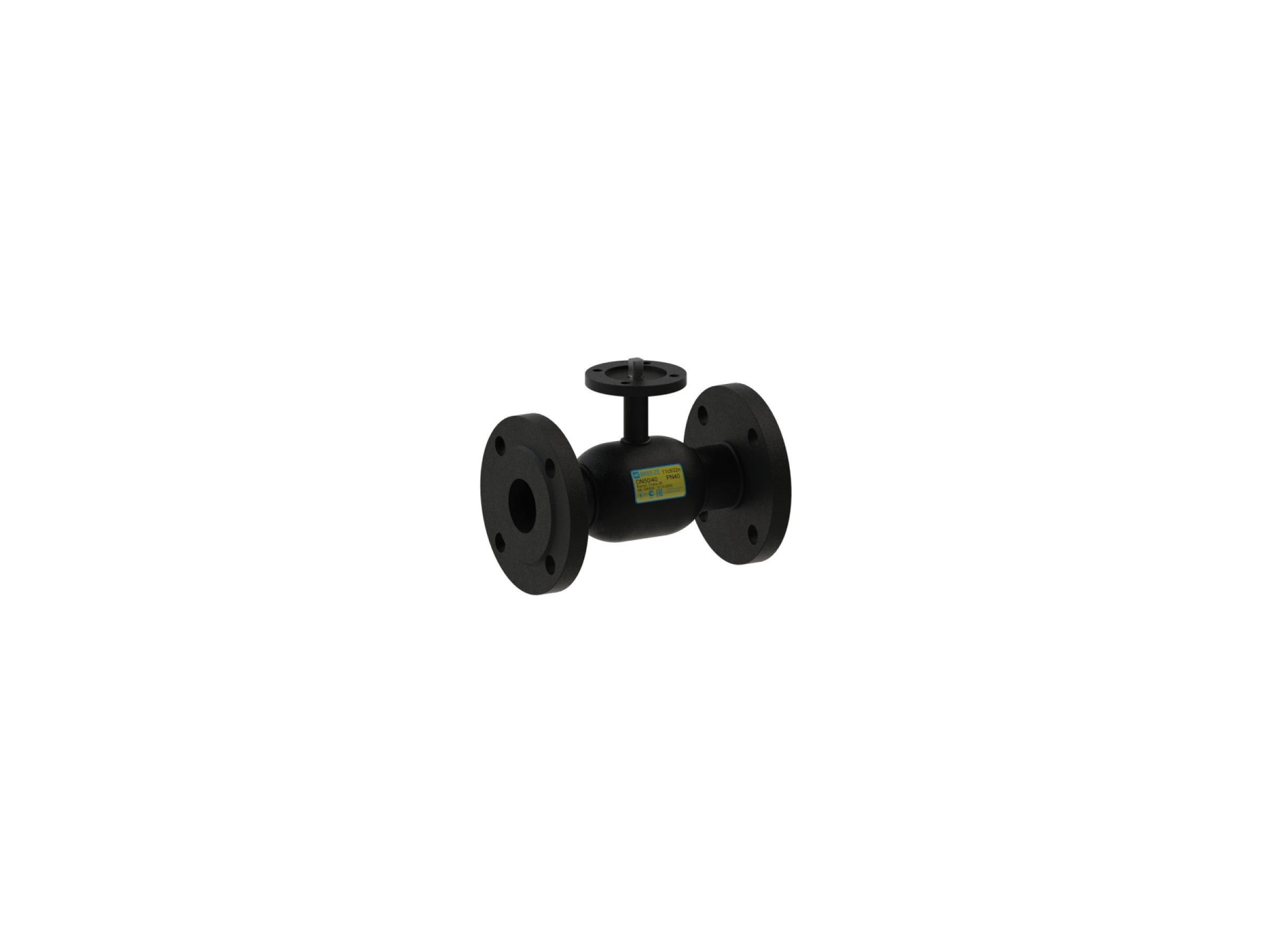

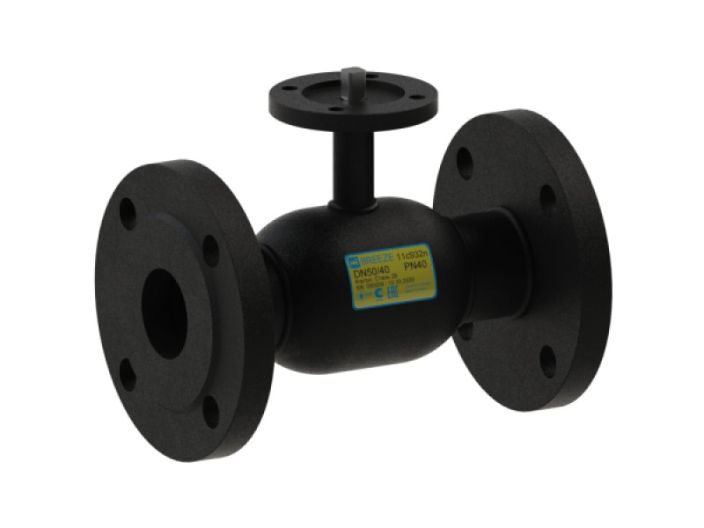

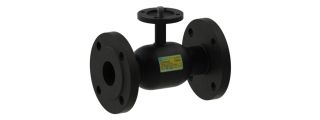

Кран шаровой стальной BREEZE 11с932п Ду 100/80 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с932п
Серия	BREEZE Actuator
Артикул	11.32.020-002
Тип соединения	фланец/фланец
Тип прохода	стандартнопроходной
Тип привода	под электропривод
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16, PN25, PN40
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

цена по запросу

Описание

Кран шаровой 11с932п BREEZE™ – фланец/фланец, стандартный проход, PN40, PN25, PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.

Конструкция и материалы

Кран шаровой стальной BREEZE 11с932п Ду 100/80 полнопроходной 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка закрепительная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба опорная	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт-Ф4 ГОСТ 10007
9	Уплотнительное кольцо штока	Фторсілоксан
10	Фланец привода	Сталь 3сп ДСТУ 4484
11	Фланец	Сталь 3сп ДСТУ 4484

Размеры

Кран шаровой стальной BREEZE 11с932п Ду 100/80 полнопроходной 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	ISO	M	W
11.32.020-002	20	15	40	150	69	105	75	14	4	F05	10	2.6
11.32.025-002	25	20	40	160	74	115	85	14	4	F05	10	3.4
11.32.032-002	32	25	40	180	77	135	100	18	4	F05	20	4.4
11.32.040-002	40	32	40	200	84	145	110	18	4	F07	30	5.7
11.32.050-002	50	40	40	230	90	160	125	18	4	F07	45	7.5
11.32.065-002	65	50	25	270	96	180	145	18	8	F07	80	10.0
11.32.080-002	80	65	25	280	99	195	160	18	8	F07	100	11.5
11.32.100-002	100	80	25	300	108	230	190	22	8	F07	120	17.0
11.32.125-002	125	100	25	350	149	270	220	26	8	F10	200	26.2
11.32.150-002	150	125	25	350	167	300	250	26	8	F10	200	33.6
11.32.200-002	200	150	25	400	199	360	310	26	12	F12	950	50.5
11.32.250-001	250	200	25	650	266	425	370	30	12	F14	1700	114.3
11.32.300-001	300	250	25	750	338	485	430	30	16	F16	2000	162.5
11.32.350-001	350	300	25	850	377	550	490	33	16	F16	2000	273.0
11.32.400-001	400	300	25	850	377	610	550	36	16	F16	2000	312.0
