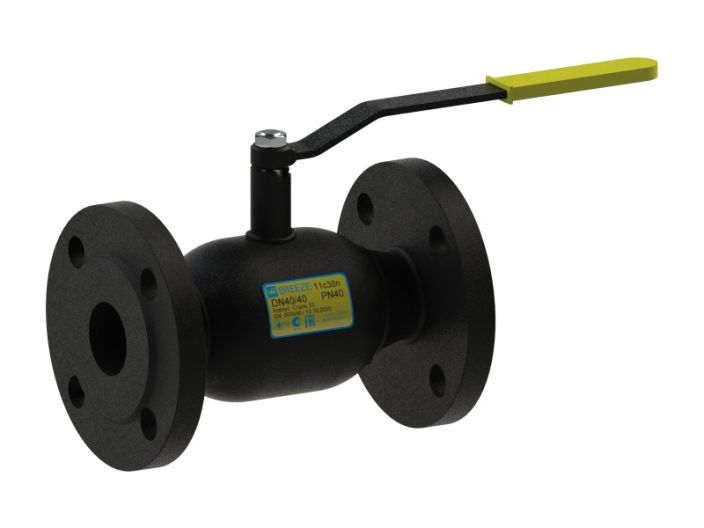

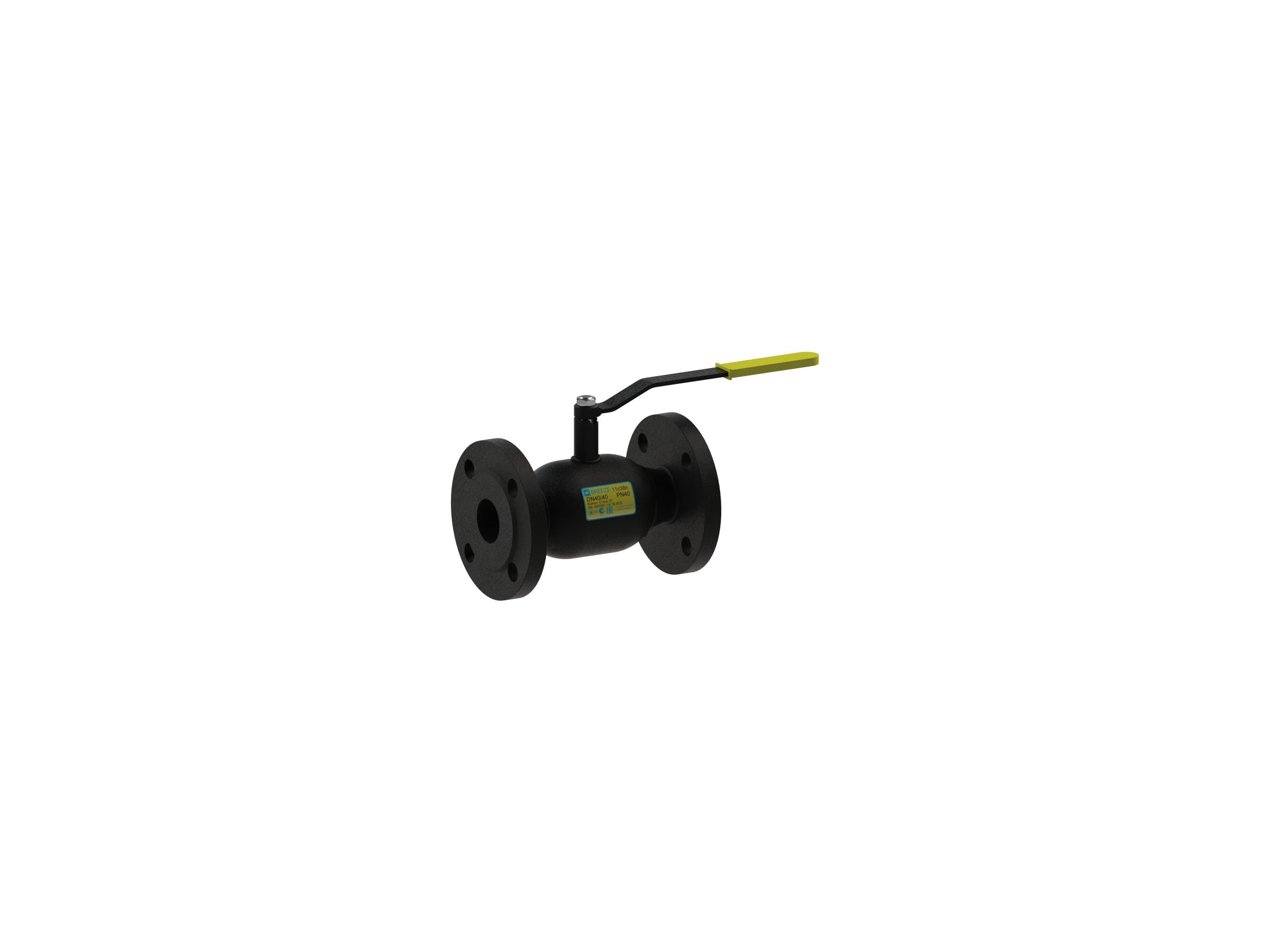

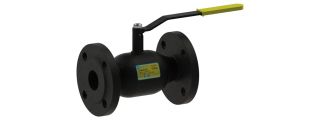

Кран шаровой стальной BREEZE 11с38п Ду 20/20 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с38п
Серия	BREEZE Europe
Артикул	11.38.015-001
Тип соединения	фланец/фланец
Тип прохода	полнопроходной
Тип привода	ручной
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16, PN25, PN40
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

цена по запросу

Описание

Кран шаровой 11с38п BREEZE™ – фланец/фланец, полный проход, PN40, PN25, PN16 является одной из базовых моделей в линейке цельносварных кранов BREEZE Europe. Он изготовлен с фланцами, размеры которых позволяют устанавливать его на PN 40, PN16, PN10 для DN 15-50 и PN25 для DN 15-300. В отличие от кранов 11с32п данная модель имеет полный проход во всех представленных диаметрах.

Конструкция и материалы

Кран шаровой стальной BREEZE 11с38п Ду 20/20 полнопроходной 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка крепильная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба опорная	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт-Ф4 ГОСТ 10007
9	Уплотнение кольца штока	Фторсилоксан
10	Штифт	Сталь 45 ДСТУ 7809
11	Фланец	Сталь 3сп ДСТУ 4484
12	Рукоятка	Сталь 3сп ДСТУ 4484
13	Гайка	ДСТУ ISO 8992

Размеры

Кран шаровой стальной BREEZE 11с38п Ду 20/20 полнопроходной 2

Артикул	DN	D	PN	L	H	A	DF1	DF2	DF3	n	W
11.38.015-001	15	15	40	130	75	124	95	65	14	4	1.8
11.38.020-001	20	20	40	150	94	130	105	75	14	4	2.6
11.38.025-001	25	25	40	160	80	165	115	85	14	4	3.4
11.38.032-001	32	32	40	180	86	235	135	100	18	4	4.5
11.38.040-001	40	40	40	200	114	239	145	110	18	4	5.7
11.38.050-001	50	50	40	230	120	239	160	125	18	4	7.8
11.38.065-001	65	65	25	270	126	273	180	145	18	8	10.5
11.38.080-001	80	80	25	280	136	382	195	160	18	8	13.1
11.38.100-001	100	100	25	300	151	543	230	190	22	8	19.8
11.38.125-001	125	125	25	325	169	543	270	220	26	8	29.6
11.38.150-001	150	150	25	400	191	780	300	250	26	8	41.4

Подробнее о товаре

Код: 7138

Просмотренные товары

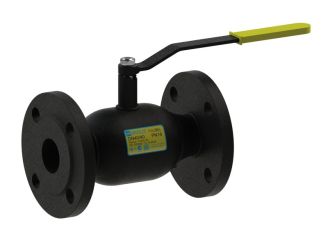

Кран шаровой стальной BREEZE 11с36п Ду 100/100 полнопроходной
