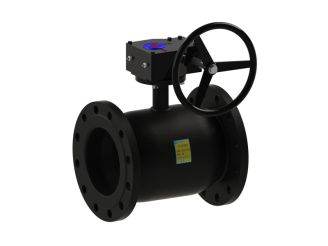

Кран шаровой стальной BREEZE 11с333п Ду 100/80

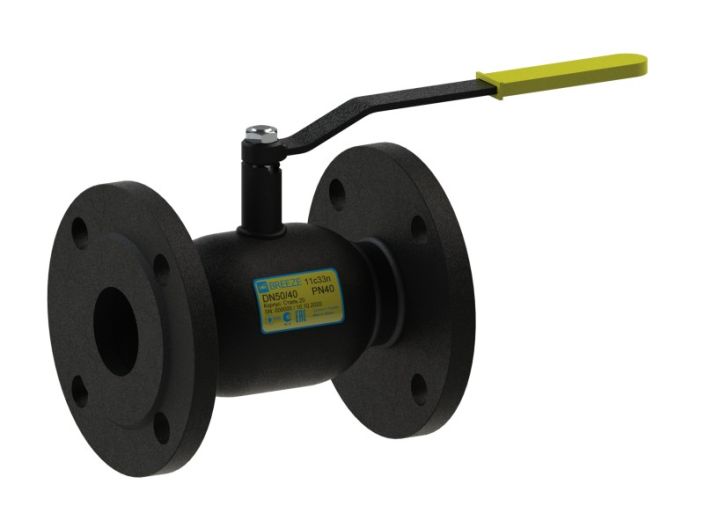

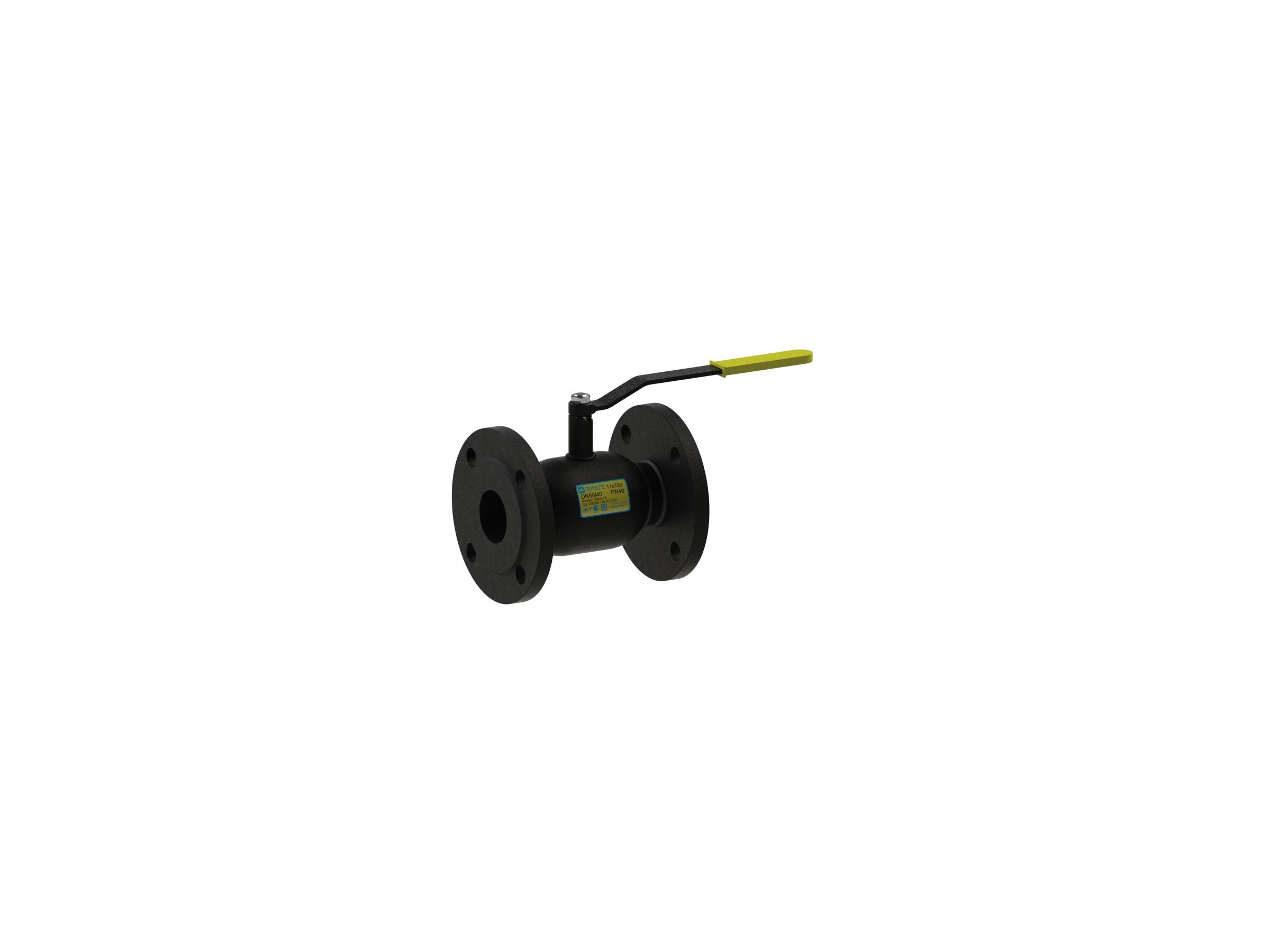

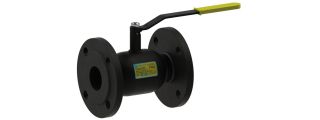

Кран шаровой 11с33п BREEZE™ – фланец/фланец, стандартный проход, PN16, дополняют линейку BREEZE Europe фланцевым соединением на PN16 для всех диаметров от DN50 до DN400. Строительная длина и присоединительные размеры кранов 1с33п DN50, DN80, DN100 и DN150 соответствуют клиновым задвижкам 30с41нж, 31ч6бк, 31ч6нж, 30ч6бр.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
7 | Шайба опорная | Сталь 3сп ДСТУ 4484 |
8 | Уплотнение штока | Фторопласт-Ф4 ГОСТ 10007 |
9 | Уплотнительное кольцо штока | Фторсилоксан |
10 | Штифт | Сталь 45 ДСТУ 7809 |
11 | Фланец | Сталь 3сп ДСТУ 4484 |
12 | Рукоятка | Сталь 3сп ДСТУ 4484 |
13 | Гайка | ДСТУ ISO 8992 |
Размеры
Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
11.33.015-001 | 15 | 10 | 16 | 120 | 73 | 124 | 95 | 65 | 14 | 4 | 1.5 |
11.33.020-001 | 20 | 15 | 16 | 120 | 89 | 130 | 105 | 75 | 14 | 4 | 2.0 |
11.33.025-001 | 25 | 20 | 16 | 140 | 94 | 130 | 115 | 85 | 14 | 4 | 2.6 |
11.33.032-001 | 32 | 25 | 16 | 140 | 80 | 165 | 135 | 100 | 18 | 4 | 3.8 |
11.33.040-001 | 40 | 32 | 16 | 165 | 86 | 235 | 145 | 110 | 18 | 4 | 4.9 |
11.33.050-001 | 50 | 40 | 16 | 180 | 114 | 239 | 160 | 125 | 18 | 4 | 6.0 |
11.33.050-101 | 50 | 50 | 16 | 180 | 120 | 239 | 160 | 125 | 18 | 4 | 6.3 |
11.33.065-001 | 65 | 50 | 16 | 190 | 120 | 239 | 180 | 145 | 18 | 4 | 8.0 |
11.33.080-001 | 80 | 65 | 16 | 210 | 126 | 273 | 195 | 160 | 18 | 8 | 9.5 |
11.33.080-101 | 80 | 80 | 16 | 210 | 136 | 382 | 195 | 160 | 18 | 8 | 10.6 |
11.33.100-001 | 100 | 80 | 16 | 230 | 136 | 382 | 215 | 180 | 18 | 8 | 13.2 |
11.33.100-101 | 100 | 100 | 16 | 230 | 150 | 543 | 215 | 180 | 18 | 8 | 15.6 |
11.33.125-001 | 125 | 100 | 16 | 350 | 151 | 543 | 245 | 210 | 18 | 8 | 20.8 |
11.33.150-004 | 150 | 100 | 16 | 280 | 172 | 543 | 280 | 240 | 22 | 8 | 24.5 |
11.33.150-001 | 150 | 125 | 16 | 350 | 169 | 543 | 280 | 240 | 22 | 8 | 27.6 |
11.33.200-001 | 200 | 150 | 16 | 400 | 226 | 780 | 335 | 295 | 22 | 12 | 40.5 |
