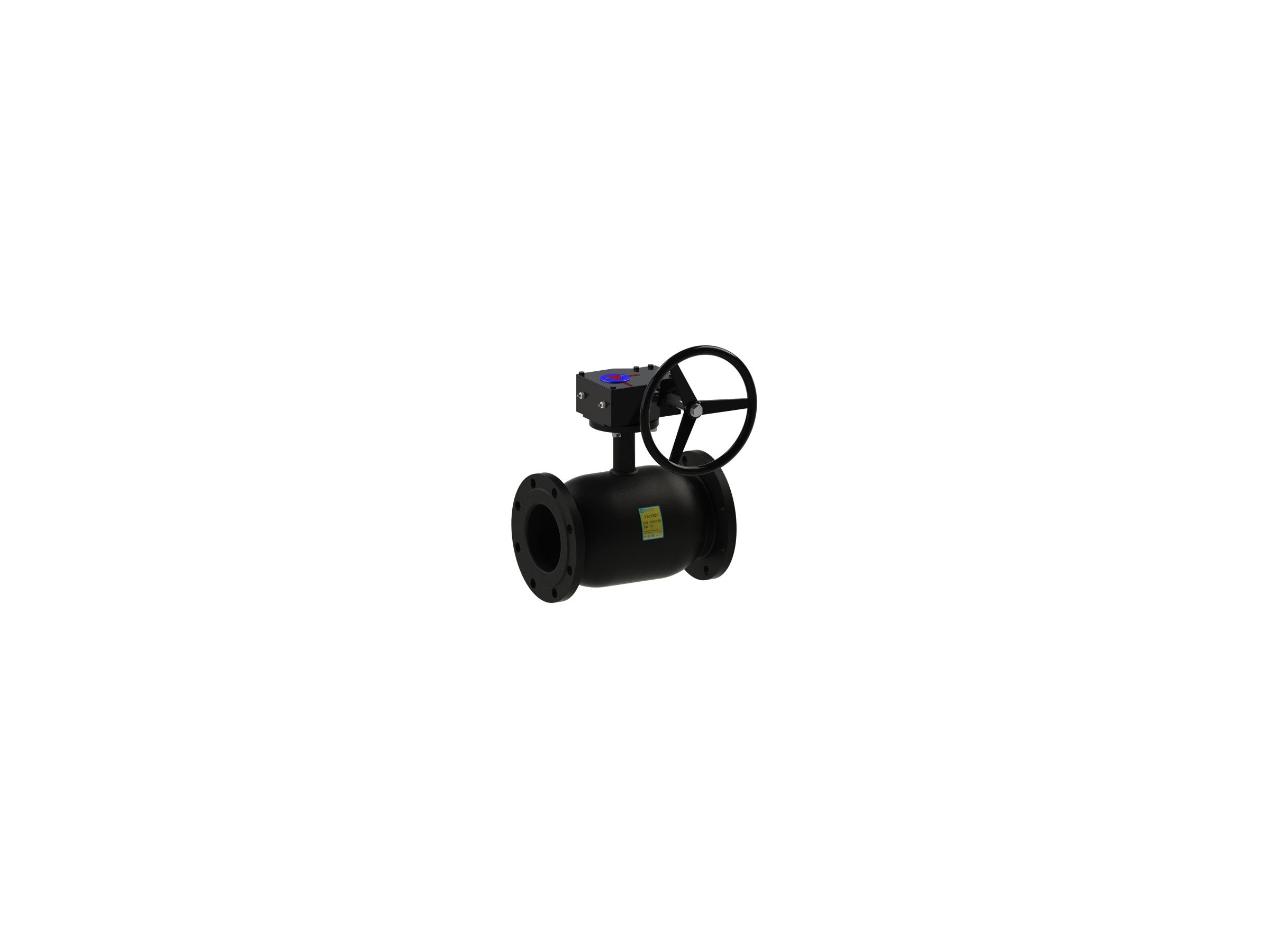

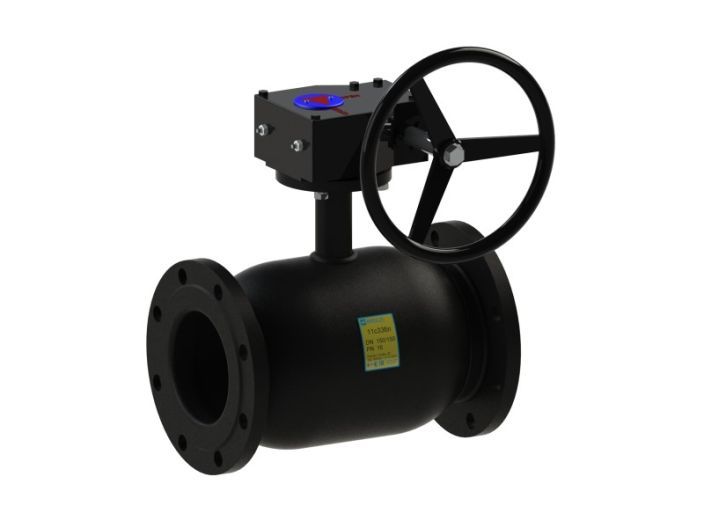

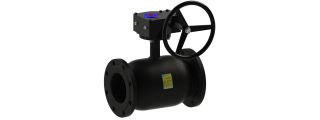

Кран шаровой стальной BREEZE 11с336п Ду 100/100 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с336п
Серия	BREEZE Europe
Артикул	11.36.100-003
Тип соединения	фланец/фланец
Тип прохода	полнопроходной
Тип привода	механический редуктор
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

11 390,00 грн

Описание

Кран шаровой 11с336п BREEZE™ – фланец/фланец, полный проход, PN16, относятся к линейке BREEZE Europe. Имеют фланцевое соединение на PN16, как у кранов 11с33п. Но, в отличие от 11с33п, они имеют полный проход. Монтажные размеры крана 11с36п полностью совпадают с размерами кранов шаровых 11с38п. Однако за счет фланцевого соединения PN16 краны 11с36п имеют меньшую себестоимость, чем 11с38п, а соответственно и более низкую розничную цену.

Конструкция и материалы

Кран шаровой стальной BREEZE 11с336п Ду 100/100 полнопроходной 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка закрепительная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба опорная	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт-Ф4 ГОСТ 10007
9	Уплотнительное кольцо штока	Фторсилоксан
10	Фланец	Сталь 3сп ДСТУ 4484
11	Редуктор	ISO 5211

Размеры

Кран шаровой стальной BREEZE 11с336п Ду 100/100 полнопроходной 2

Артикул	DN	D	PN	L	H	DF1	DF2	DF3	n	W
11.36.100-003	100	100	16	300	355	215	180	18	8	29.8
11.36.125-003	125	125	16	325	373	245	210	18	8	37.8
11.36.150-003	150	150	16	400	389	280	240	22	8	48.0
11.36.200-002	200	200	16	630	512	335	295	22	12	113.5
11.36.250-002	250	250	16	750	619	405	355	26	12	180.7
11.36.300-002	300	300	16	850	657	460	410	26	12	259.0
