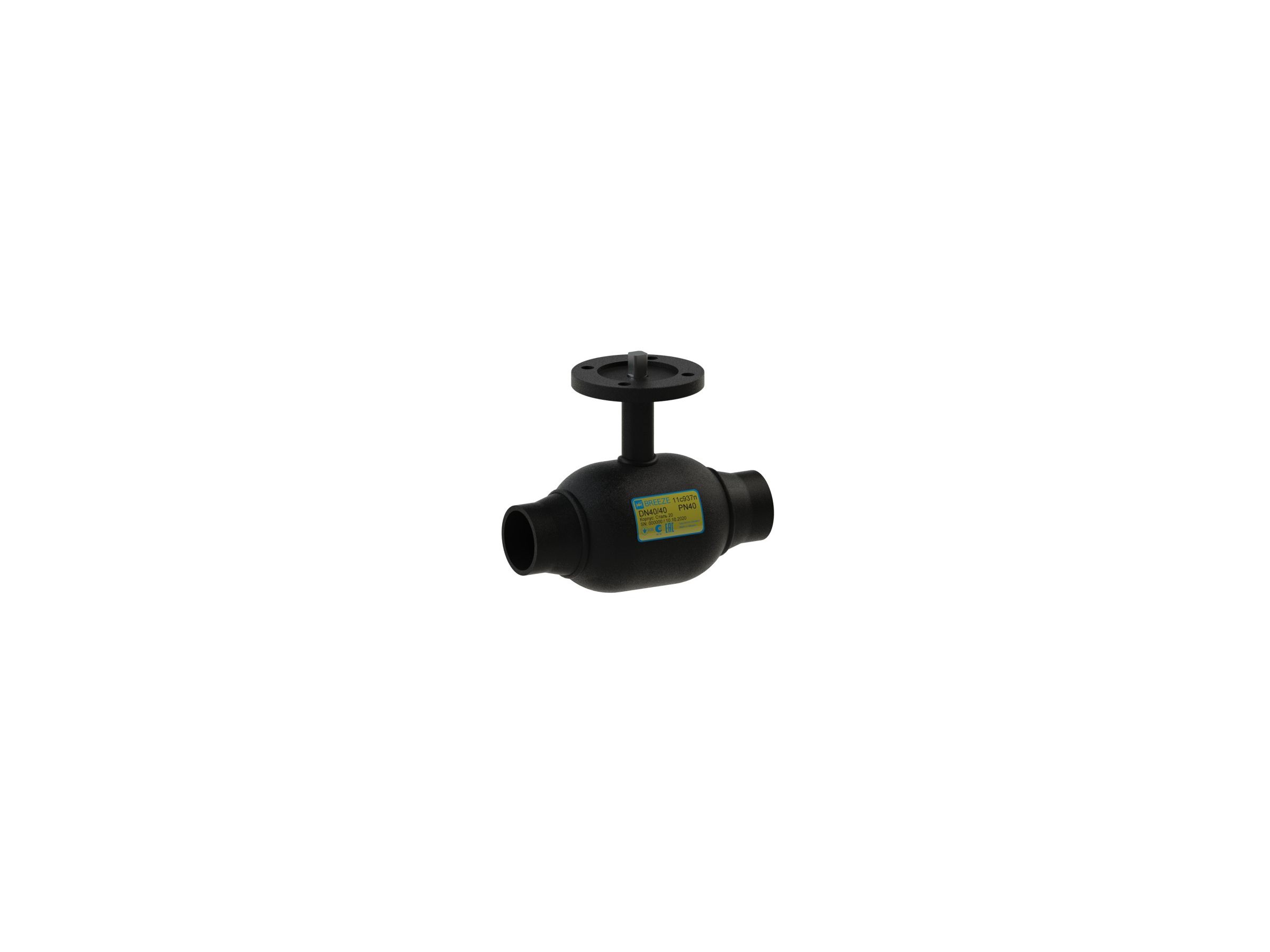

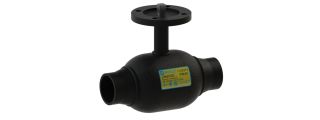

Кран шаровой стальной BREEZE 11с937п Ду 200/200 полнопроходной

Производитель/Бренд: BREEZE

Модель	11с937п
Серия	BREEZE Actuator
Артикул	11.37.015-002
Тип соединения	сварка/сварка
Тип прохода	полнопроходной
Тип привода	под электропривод
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16, PN25, PN40
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

53 136,00 грн

Описание

Кран шаровой 11с937п BREEZE™ – сварка/сварка, полный проход, PN40, PN25, PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.

Конструкция и материалы

Кран шаровой стальной BREEZE 11с937п Ду 200/200 полнопроходной 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка крепильная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба опорная, бобишка	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт-Ф4 ГОСТ 10007
9	Уплотнительное кольцо штока	Фторсилоксан
10	Фланец привода	Сталь 3сп ДСТУ 4484

Размеры

Кран шаровой стальной BREEZE 11с937п Ду 200/200 полнопроходной 2

Артикул	DN	D	PN	L	H	Dp	Tp	ISO	M	W
11.37.015-002	15	15	40	130	69	21.30	2.70	F05	5	0.8
11.37.020-002	20	20	40	130	74	27.00	3.20	F05	10	1.1
11.37.025-002	25	25	40	140	77	34.00	3.20	F05	20	1.2
11.37.032-002	32	32	40	160	84	42.3	3.50	F07	30	1.8
11.37.040-002	40	40	40	180	90	48,00	3.50	F07	45	2.1
11.37.050-002	50	50	40	210	96	57.00	3.50	F07	50	2.8
11.37.065-002	65	65	25	250	99	76.00	3.50	F07	90	4.0
11.37.080-002	80	80	25	260	108	89.00	4.00	F07	100	5.3
11.37.100-002	100	100	25	300	149	108.00	5.00	F10	200	9.7
11.37.125-002	125	125	25	325	167	133.00	5.00	F10	200	14.6
11.37.150-002	150	150	25	400	198	159.00	6.00	F12	950	24.0
11.37.200-001	200	200	25	600	266	219.00	7.00	F14	1700	74.5
11.37.250-001	250	250	25	730	338	273.00	7.00	F16	2000	114.2
11.37.300-001	300	300	16	850	377	325.00	8.00	F16	2000	187.6
11.37.300-003	300	300	16	850	377	325.00	8.00	F16	2000	202.0
