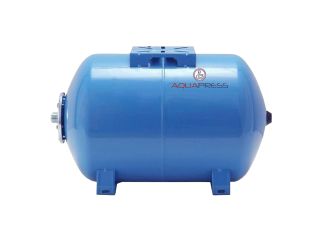

Гидроаккумулятор Aquapress AFC 50SB

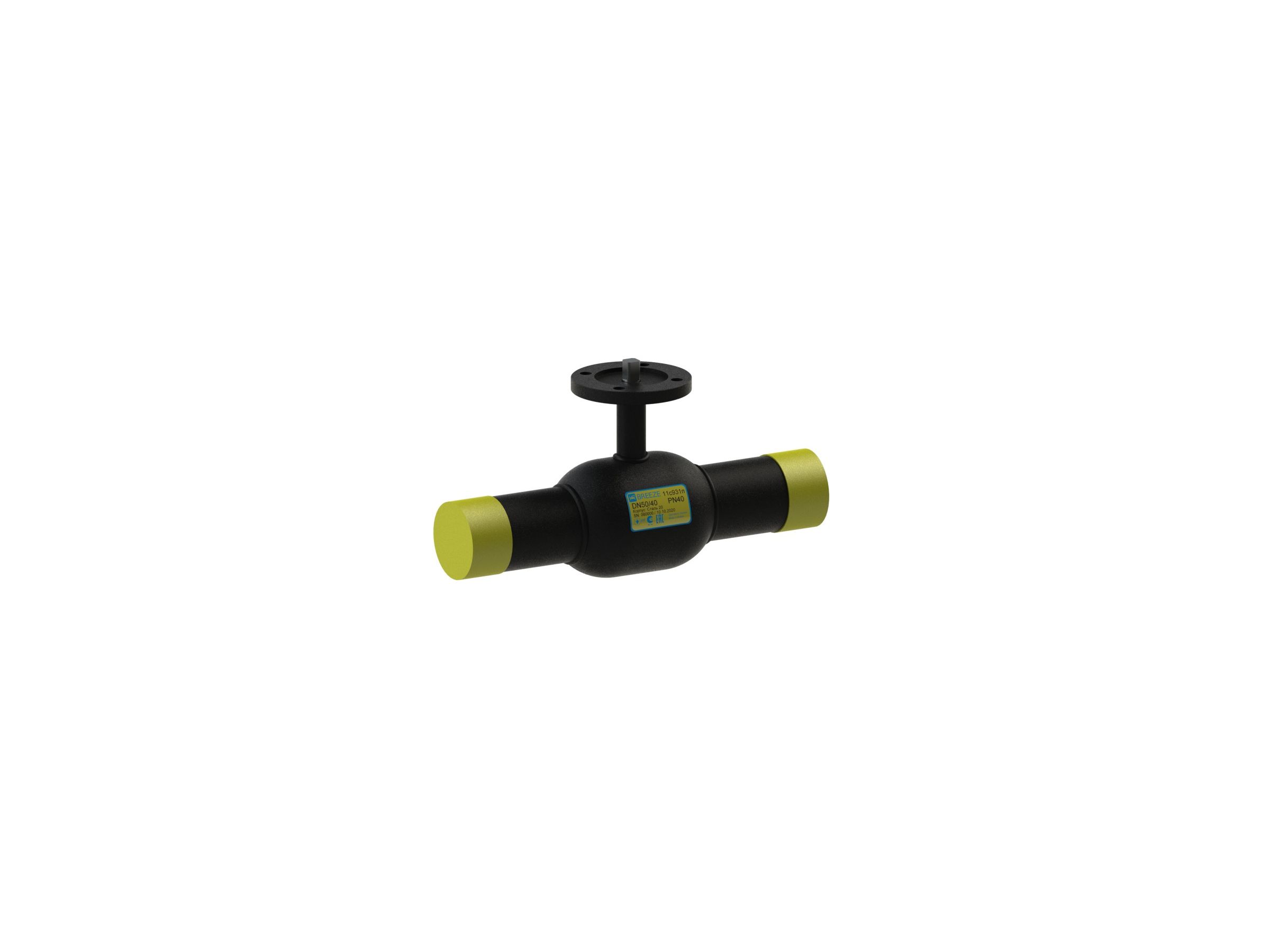

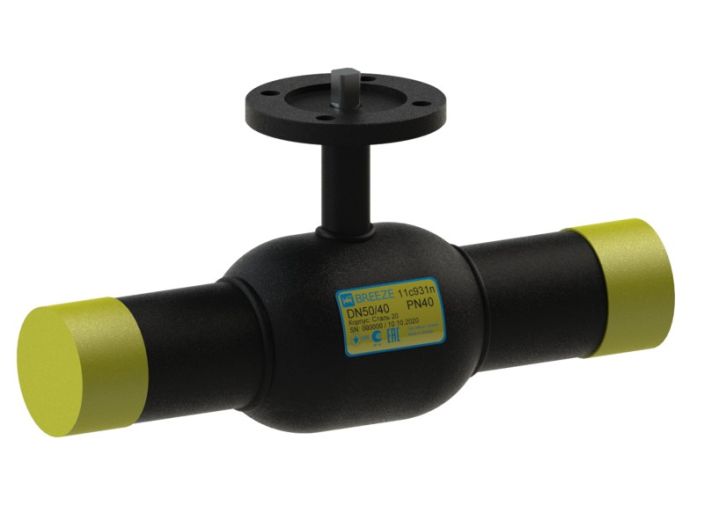

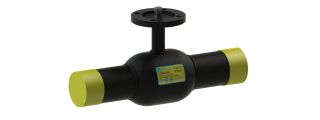

Кран шаровой 11с931п BREEZE™ – сварка/сварка, стандартный проход, PN40, PN25, PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12х17 ГОСТ 5632 |
2 | Шток | Сталь 20х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
5 | Втулка крепильная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
7 | Шайба опорна, бобишка | Сталь 3сп ДСТУ 4484 |
8 | Уплотнитель штока | Фторопласт Ф4 ГОСТ 10007 |
9 | Уплотнительное кольцо штока | Фторсилоксан |
10 | Фланец привода | Сталь 3сп ДСТУ 4484 |
Размеры
Артикул | DN | D | PN | L | H | Dp | Tp | ISO | M | W |
11.31.020-002 | 20 | 15 | 40 | 230 | 69 | 26.80 | 2.80 | F05 | 10 | 1.0 |
11.31.025-002 | 25 | 20 | 40 | 230 | 74 | 33.50 | 3.20 | F05 | 10 | 1.3 |
11.31.032-002 | 32 | 25 | 40 | 260 | 77 | 42.30 | 3.20 | F05 | 20 | 1.6 |
11.31.040-002 | 40 | 32 | 40 | 260 | 84 | 48.00 | 3.50 | F07 | 30 | 2.2 |
11.31.050-002 | 50 | 40 | 40 | 300 | 90 | 57.00 | 3.50 | F07 | 45 | 2.7 |
11.31.065-002 | 65 | 50 | 25 | 360 | 96 | 76.00 | 3.50 | F07 | 80 | 3.8 |
11.31.080-002 | 80 | 65 | 25 | 370 | 99 | 89.00 | 3.50 | F07 | 100 | 4.9 |
11.31.100-002 | 100 | 80 | 25 | 390 | 108 | 108.00 | 4.00 | F07 | 120 | 6.7 |
11.31.125-002 | 125 | 100 | 25 | 390 | 149 | 133.00 | 5.00 | F10 | 200 | 11.4 |
11.31.150-002 | 150 | 125 | 25 | 390 | 167 | 159.00 | 5.00 | F10 | 200 | 16.0 |
11.31.200-002 | 200 | 150 | 25 | 390 | 199 | 219.00 | 6.00 | F12 | 950 | 25.5 |
11.31.250-001 | 250 | 200 | 25 | 630 | 266 | 273.00 | 7.00 | F14 | 1700 | 76.3 |
11.31.300-001 | 300 | 250 | 25 | 710 | 338 | 325.00 | 7.00 | F16 | 2000 | 114.5 |
11.31.350-001 | 350 | 300 | 16 | 850 | 377 | 375.00 | 9.00 | F16 | 2000 | 193.0 |
11.31.400-001 | 400 | 300 | 16 | 850 | 377 | 426.00 | 8.00 | F16 | 2000 | 205.0 |
