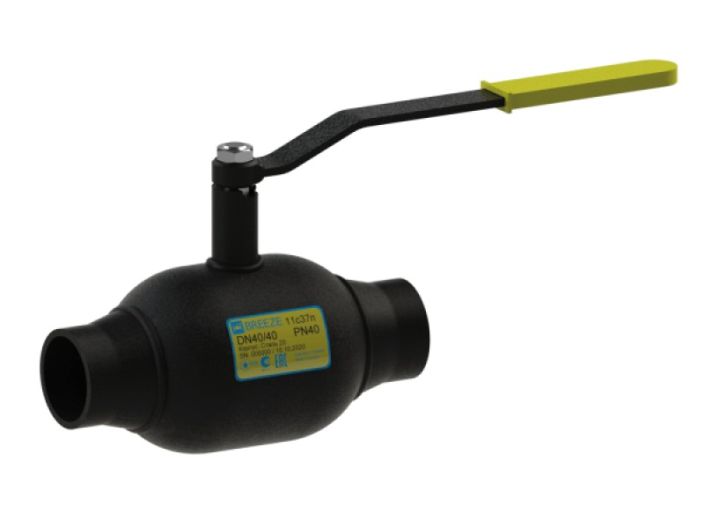

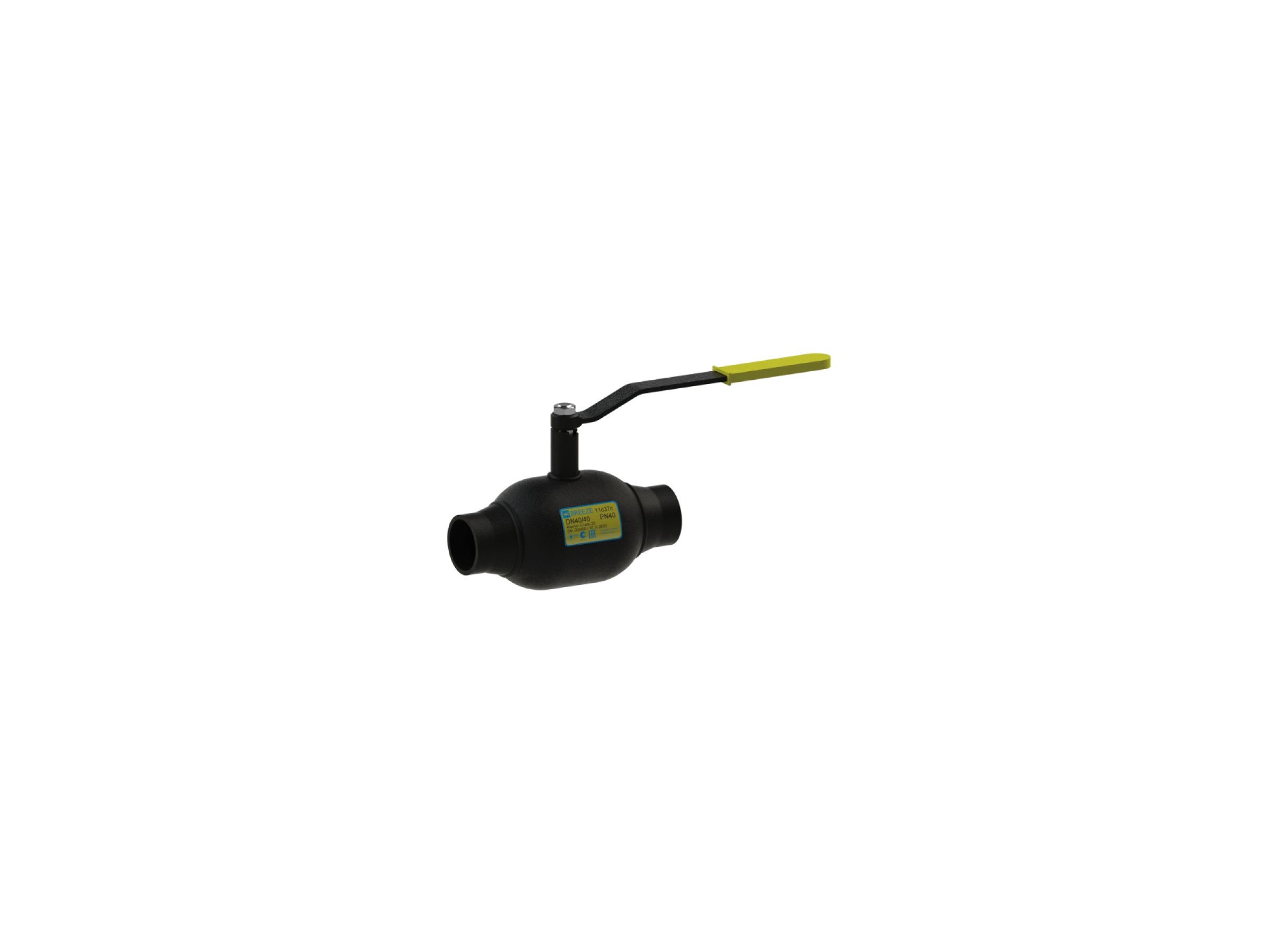

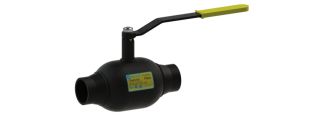

Кран шаровой 11с37п BREEZE™ - сварка/сварка, полный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, имеет те же преимущества при монтаже, что и кран 11с31п, однако отличается от него меньшей строительной длиной и имеет полный проход во всех диаметрах.
Конструкция и материалы
№ | Деталь | Матеріал |
1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Ущільнююче кільце кулі | Фторопласт Ф4К20 ГОСТ 10007 |
5 | Втулка кріпильна | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарільчата | Сталь 65Г ГОСТ 14959 |
7 | Шайба опорна | Сталь 3 ДСТУ 4747 |
8 | Ущільнення штоку | Фторопласт Ф4 ГОСТ 10007 |
9 | Ущільнююче кільце штоку | Фторсілоксан |
10 | Штифт | Сталь 45Х ДСТУ 7806 |
11 | Рукоятка | Сталь 3 ДСТУ 4747 |
12 | Гайка | ГОСТ 2526 |
Размеры
Артикул | DN | D | PN | L | H | A | Dp | Tp | W |
11.37.015-001 | 15 | 15 | 40 | 130 | 75 | 124 | 21.30 | 2.70 | 0.5 |
11.37.020-001 | 20 | 20 | 40 | 130 | 79 | 124 | 27.00 | 3.20 | 0.7 |
11.37.025-001 | 25 | 25 | 40 | 140 | 80 | 165 | 34.00 | 3.20 | 1.0 |
11.37.032-001 | 32 | 32 | 40 | 160 | 86 | 235 | 42.30 | 3.50 | 1.5 |
11.37.040-001 | 40 | 40 | 40 | 180 | 114 | 239 | 48.00 | 3.50 | 1.8 |
11.37.050-001 | 50 | 50 | 40 | 210 | 120 | 239 | 57.00 | 3.50 | 2.6 |
11.37.065-001 | 65 | 65 | 25 | 250 | 126 | 274 | 76.00 | 3.50 | 3.8 |
11.37.080-001 | 80 | 80 | 25 | 260 | 136 | 384 | 89.00 | 3.50 | 5.6 |
11.37.100-001 | 100 | 100 | 25 | 300 | 151 | 543 | 108.00 | 6.00 | 9.6 |
11.37.125-001 | 125 | 125 | 25 | 325 | 169 | 543 | 133.00 | 5.00 | 15.3 |
11.37.150-001 | 150 | 150 | 25 | 400 | 191 | 786 | 159.00 | 7.00 | 25.8 |
11.37.200-003 | 200 | 200 | 16 | 600 | 300 | 1110 | 219.00 | 7.00 | 59.4 |
