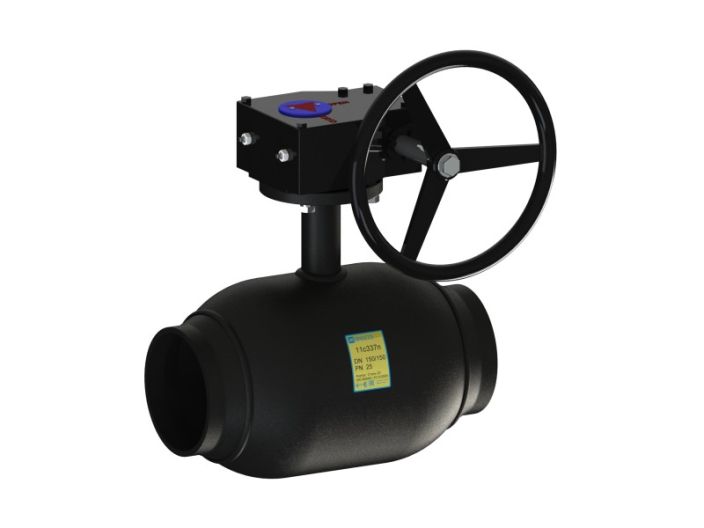

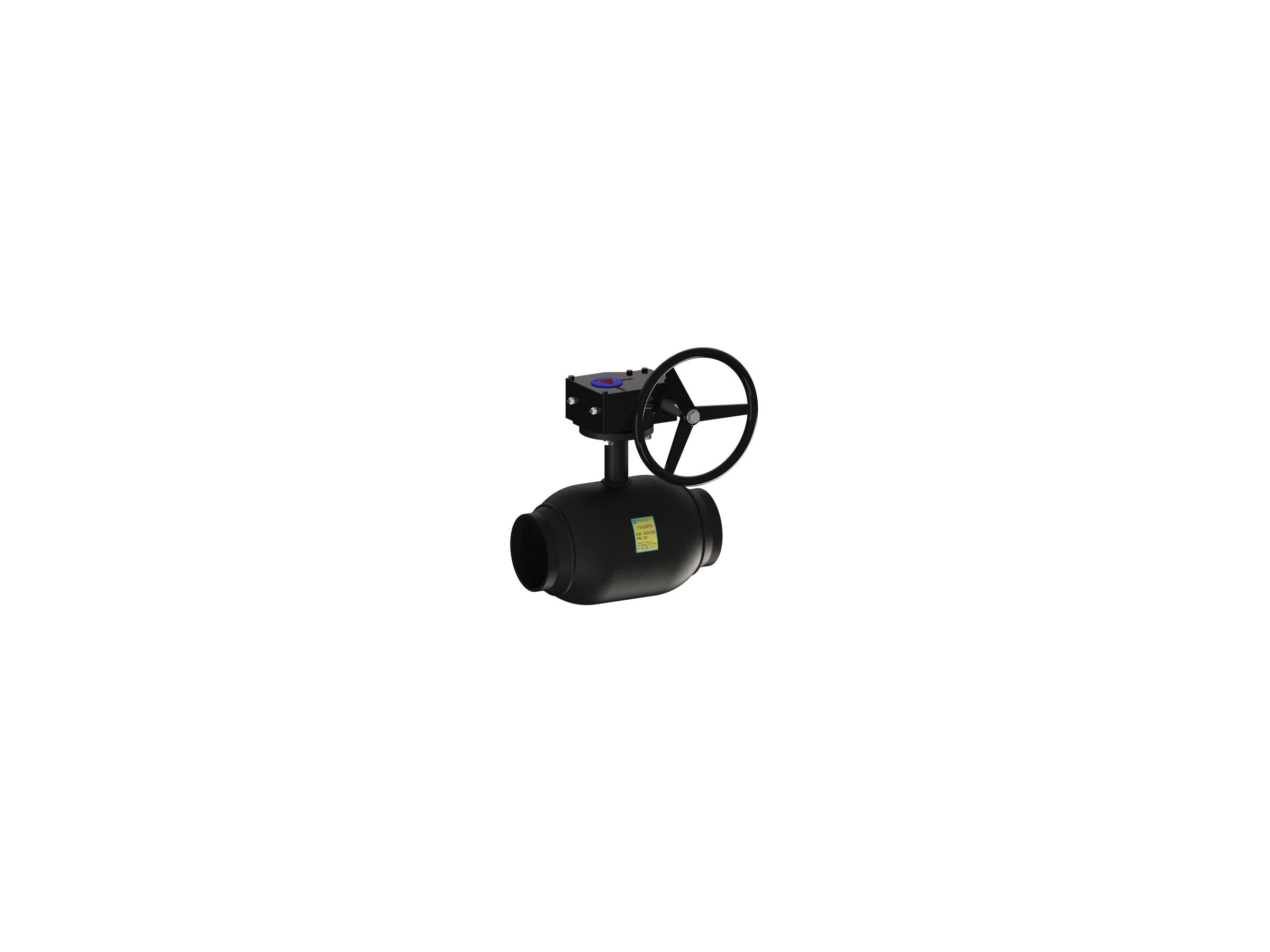

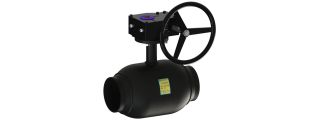

Кран шаровой 11с337п BREEZE™ - сварка/сварка, полный проход, PN25, PN16 цельносварной с присоединительными патрубками под сварку, имеет те же преимущества при монтаже, что и кран 11с31п, однако отличается от него меньшей строительной длиной и имеет полный проход во всех диаметрах.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
7 | Шайба опорная | Сталь 3 ДСТУ 4747 |
8 | Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
9 | Уплотнительное кольцо штока | Фторсилоксан |
10 | Редуктор | ISO 5211 |
Размеры
Артикул | DN | D | PN | L | H | Dp | Tp | W |
11.37.100-003 | 100 | 100 | 25 | 300 | 355 | 108.00 | 6.00 | 22.5 |
11.37.125-003 | 125 | 125 | 25 | 325 | 373 | 133.00 | 5.00 | 28.5 |
11.37.150-003 | 150 | 150 | 25 | 400 | 389 | 159.00 | 7.00 | 37.2 |
11.37.200-002 | 200 | 200 | 25 | 600 | 513 | 219.00 | 7.00 | 96.2 |
11.37.250-002 | 250 | 250 | 25 | 730 | 622 | 273.00 | 9.00 | 164.2 |
11.37.300-002 | 300 | 300 | 16 | 850 | 658 | 325.00 | 8.00 | 225.6 |
11.37.300-004 | 300 | 300 | 25 | 850 | 658 | 325.00 | 8.00 | 240.1 |
