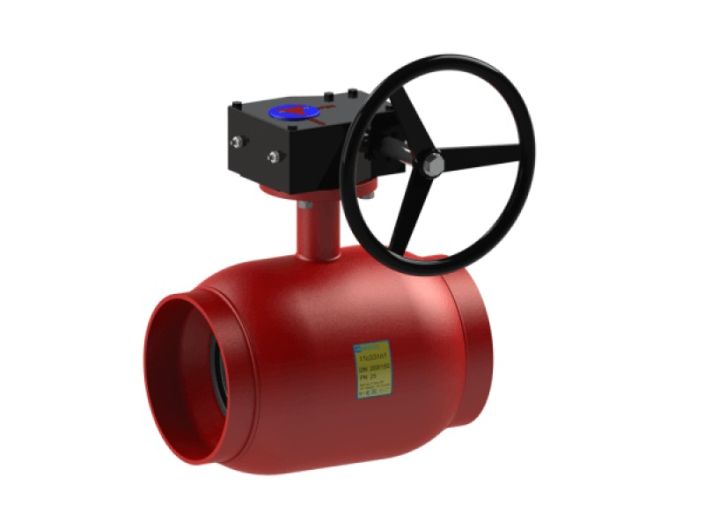

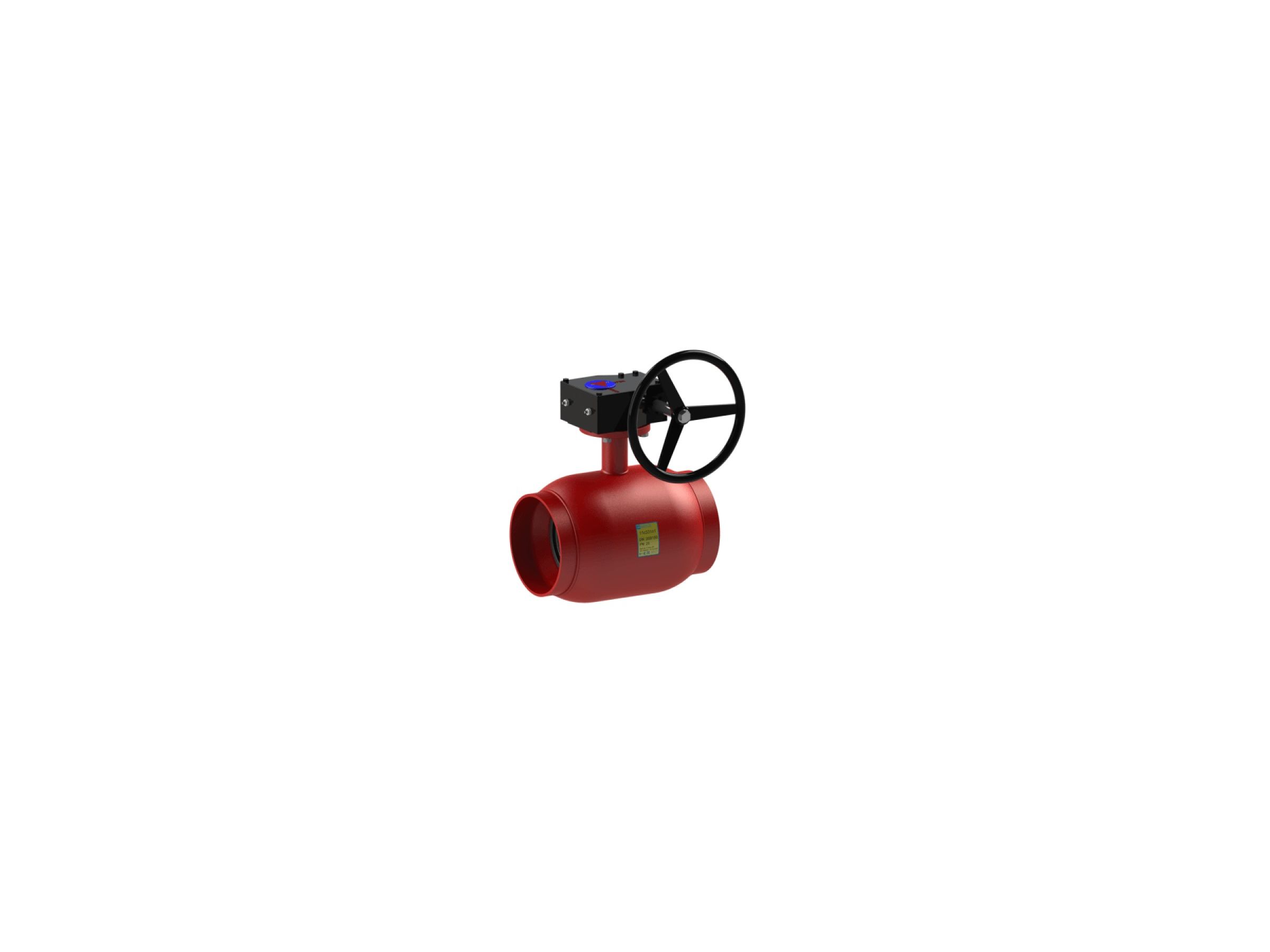

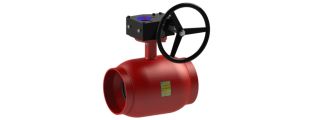

Кран шаровой 11с331п1 BREEZE™ – сварка/сварка, стандартный проход, PN25, PN16 цельносварной с присоединительными патрубками под сварку, применяется на трубопроводах паровых и пароконденсирующих систем. Для уплотнения штока используется армированная сальниковая набивка, изготовленная из терморасширенного графита с ингибитором коррозии. Благодаря зажимной гайке возможно, при необходимости, «подтянуть» уплотнение на штоке или заменить его без демонтажа.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 20072 |
2 | Шток | Сталь 20Х13 ГОСТ 20072 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотняющее кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429:2015 |
7 | Шайба опорная | Сталь 3 ДСТУ 4747 |
8 | Уплотнение штока | Фторопласт Ф4 ГОСТ 10007 |
9 | Уплотняющее кольцо штока | Сальниковая набивка Н4030 ТУ У 26.8-34743542-001:2001 |
10 | Редуктор | ISO 5211 |
Размеры
Артикул | DN | D | PN | L | H | Dp | Tp | m |
11.23.150-003 | 150 | 125 | 25 | 390 | 418 | 159.00 | 5.00 | 29.6 |
11.23.200-003 | 200 | 150 | 25 | 390 | 434 | 219.00 | 6.00 | 37.3 |
