Кран шаровой стальной BREEZE 11с32п Ду 32/25

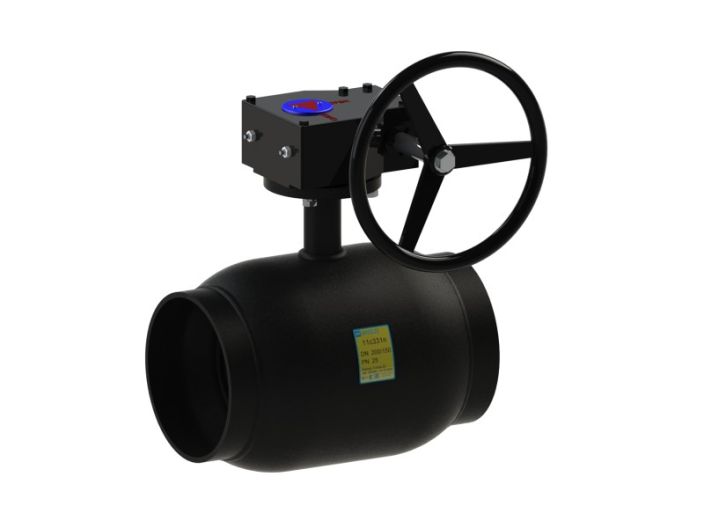

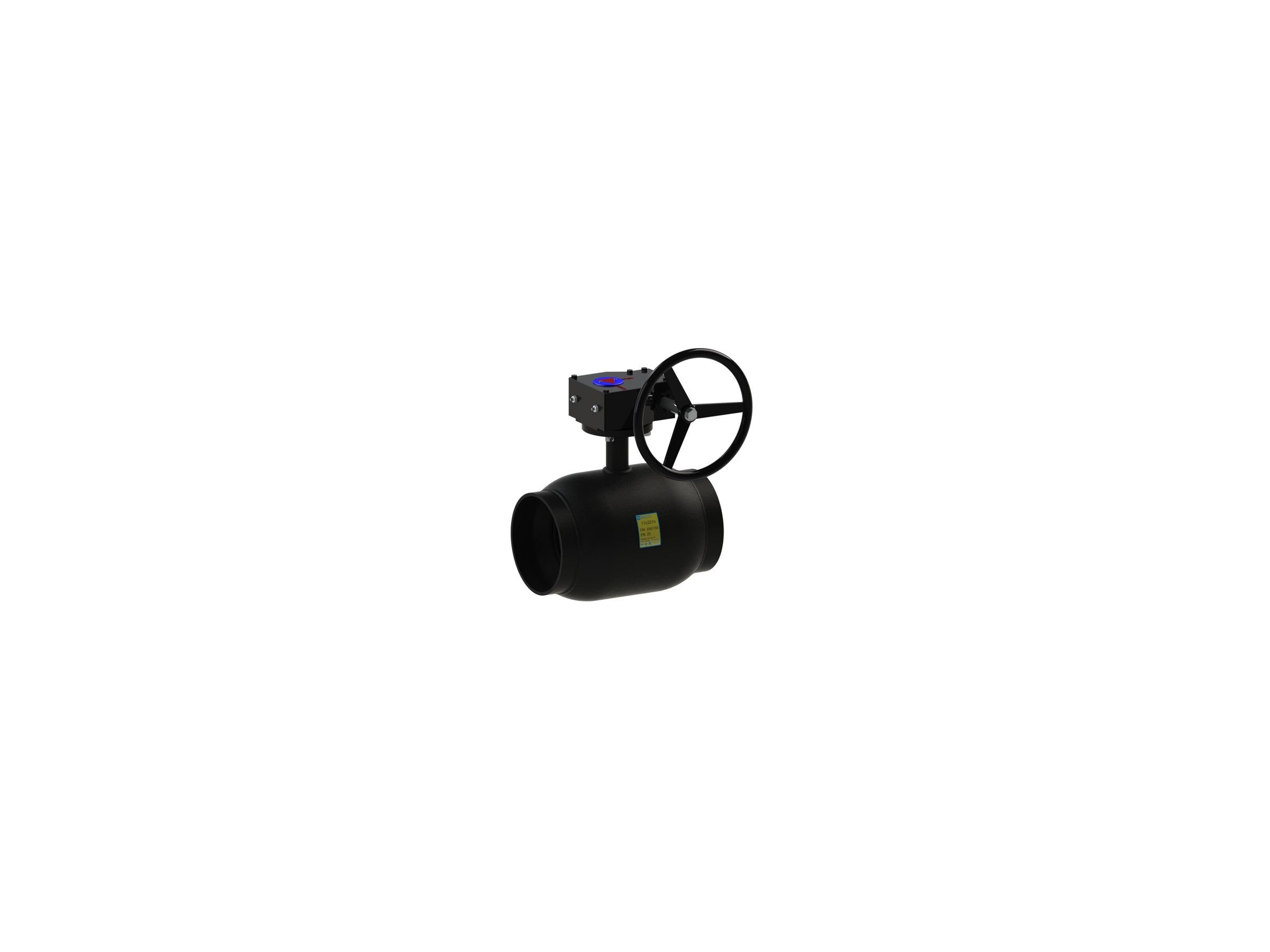

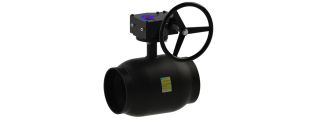

Кран шаровой 11с331п BREEZE™ – сварка/сварка, стандартный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, благодаря этому он не требует технического обслуживания и ремонта. Соединительные патрубки крана позволяют приварить его непосредственно к трубопроводу, тем самым удешевить стоимость монтажных работ.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотняющее кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
7 | Шайба опорная | Сталь 3 ДСТУ 4747 |
8 | Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
9 | Уплотняющее кольцо штока | Фторсилоксан |
10 | Редуктор | ISO 5211 |
Размеры
Артикул | DN | D | PN | L | H | Dp | Tp | W |
11.31.125-003 | 125 | 100 | 25 | 390 | 355 | 133.00 | 5.00 | 23.8 |
11.31.150-003 | 150 | 125 | 25 | 390 | 373 | 159.00 | 5.00 | 29.9 |
11.31.200-003 | 200 | 150 | 25 | 390 | 390 | 219.00 | 6.00 | 39.4 |
11.31.250-002 | 250 | 200 | 25 | 630 | 513 | 219.00 | 9.00 | 102.3 |
11.31.300-002 | 300 | 250 | 25 | 710 | 622 | 325.00 | 8.00 | 163.6 |
11.31.350-002 | 350 | 300 | 16 | 850 | 654 | 377.00 | 8.00 | 230.1 |
11.31.400-002 | 400 | 300 | 16 | 850 | 658 | 426.00 | 9.00 | 242.9 |
