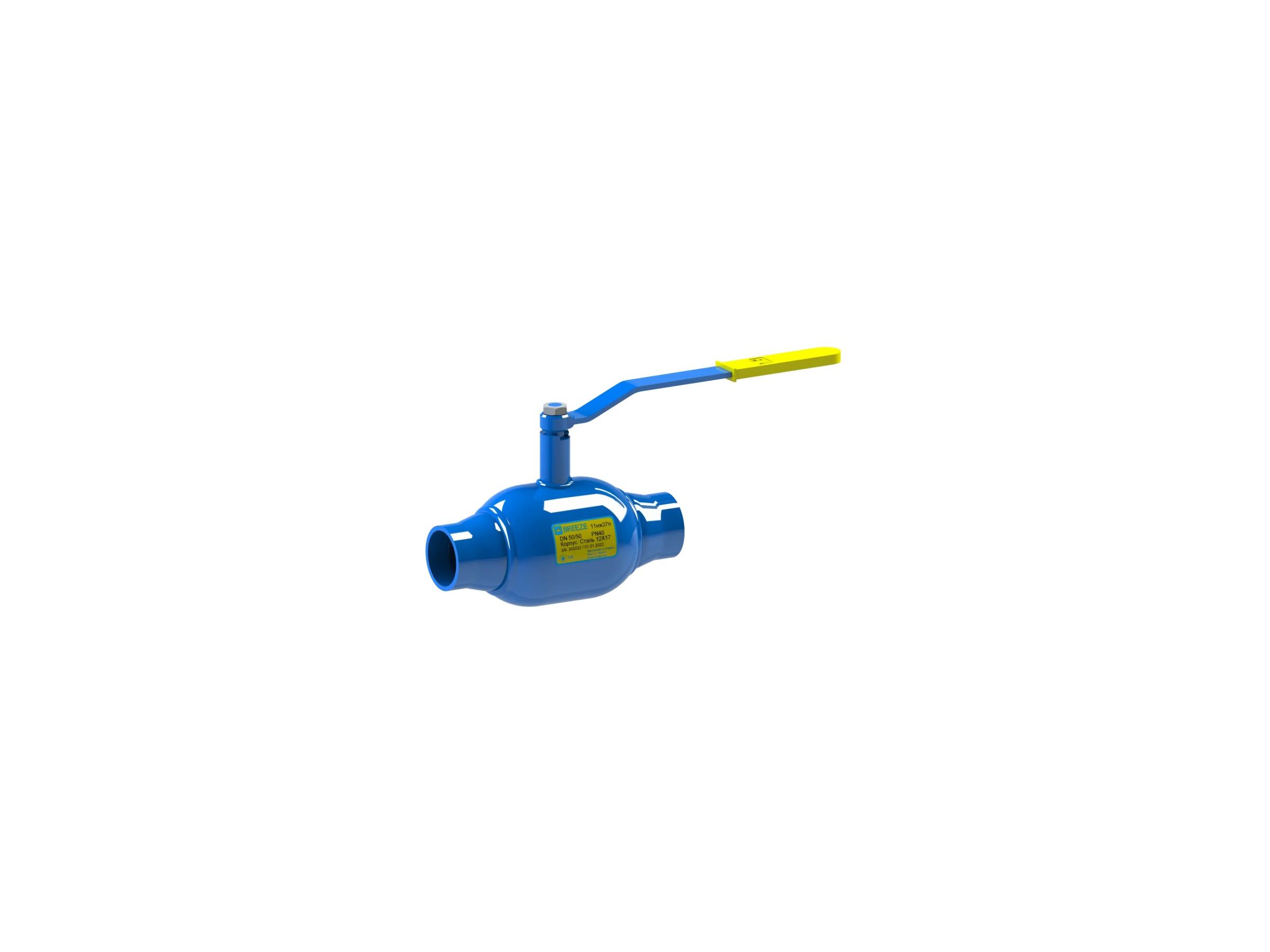

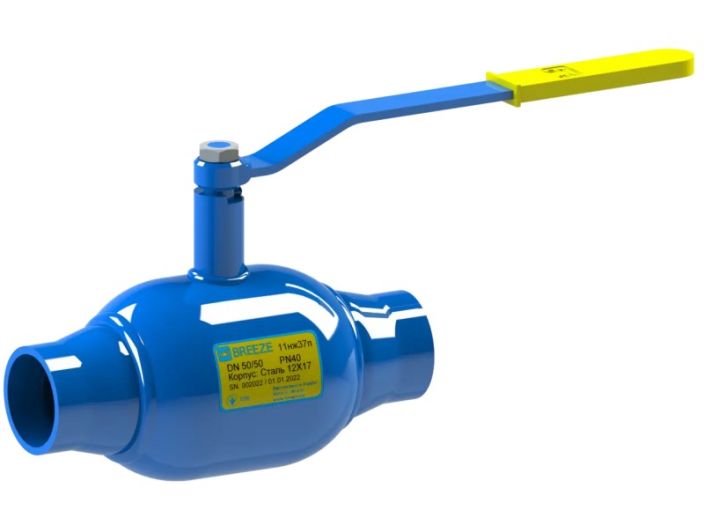

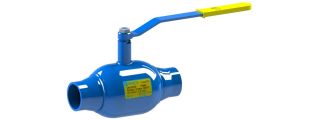

Кран шаровой 11нж37п BREEZE™ - сварка/сварка, полный проход, PN40, PN25, PN16 цельносварной с присоединительными патрубками под сварку, имеет те же преимущества при монтаже, что и кран 11нж31п, однако отличается от него меньшей строительной длиной и имеет полный проход во всех диаметрах. Соединительные патрубки крана позволяют приварить его непосредственно к трубопроводу, тем самым уменьшить стоимость монтажных работ.
Конструкция и материалы
| № | Деталь | Материал |
| 1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток, стакан | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 12Х17 ГОСТ 5632 |
| 4 | Уплотнительное кольцо шара | Фторопласт Ф4К20 ГОСТ 10007 |
| 5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
| 6 | Пружина тарельчатая | Сталь 20Х13 ГОСТ 5632 |
| 7 | Шайба упорная | Сталь 20Х13 ГОСТ 5632 |
| 8 | Уплотнение штока | Фторопласт Ф4 ГОСТ 10007 |
| 9 | Уплотнительное кольцо штока | Фторсилоксан |
| 10 | Штифт | Сталь 45 ДСТУ 7806 |
| 11 | Рукоятка | Сталь 3 ДСТУ 4747 |
| 12 | Гайка | ГОСТ 8992 |
Размеры
| Артикул | DN | D | PN | L | H | A | Dp | Tp | W |
| 11.37.025-301 | 25 | 25 | 40 | 140 | 80 | 165 | 34.0 | 3.2 | 1.1 |
| 11.37.032-301 | 32 | 32 | 40 | 160 | 86 | 235 | 42.3 | 3.5 | 11.5 |
| 11.37.040-301 | 40 | 40 | 40 | 185 | 114 | 239 | 48.0 | 3.5 | 2.0 |
| 11.37.050-301 | 50 | 50 | 40 | 215 | 120 | 239 | 57.0 | 3.5 | 3.2 |
| 11.37.065-301 | 65 | 65 | 25 | 255 | 126 | 274 | 76.0 | 3.5 | 4.7 |
| 11.37.080-301 | 80 | 80 | 25 | 265 | 136 | 384 | 89.0 | 3.5 | 7.0 |
| 11.37.100-301 | 100 | 100 | 25 | 285 | 151 | 543 | 108.0 | 6.0 | 8.5 |
