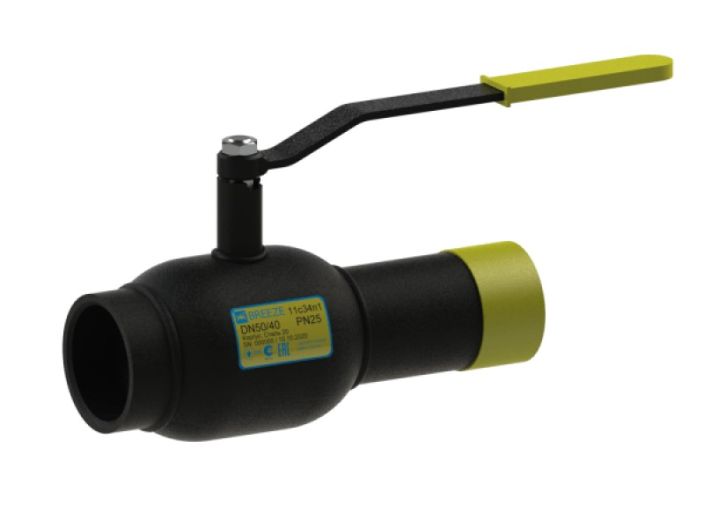

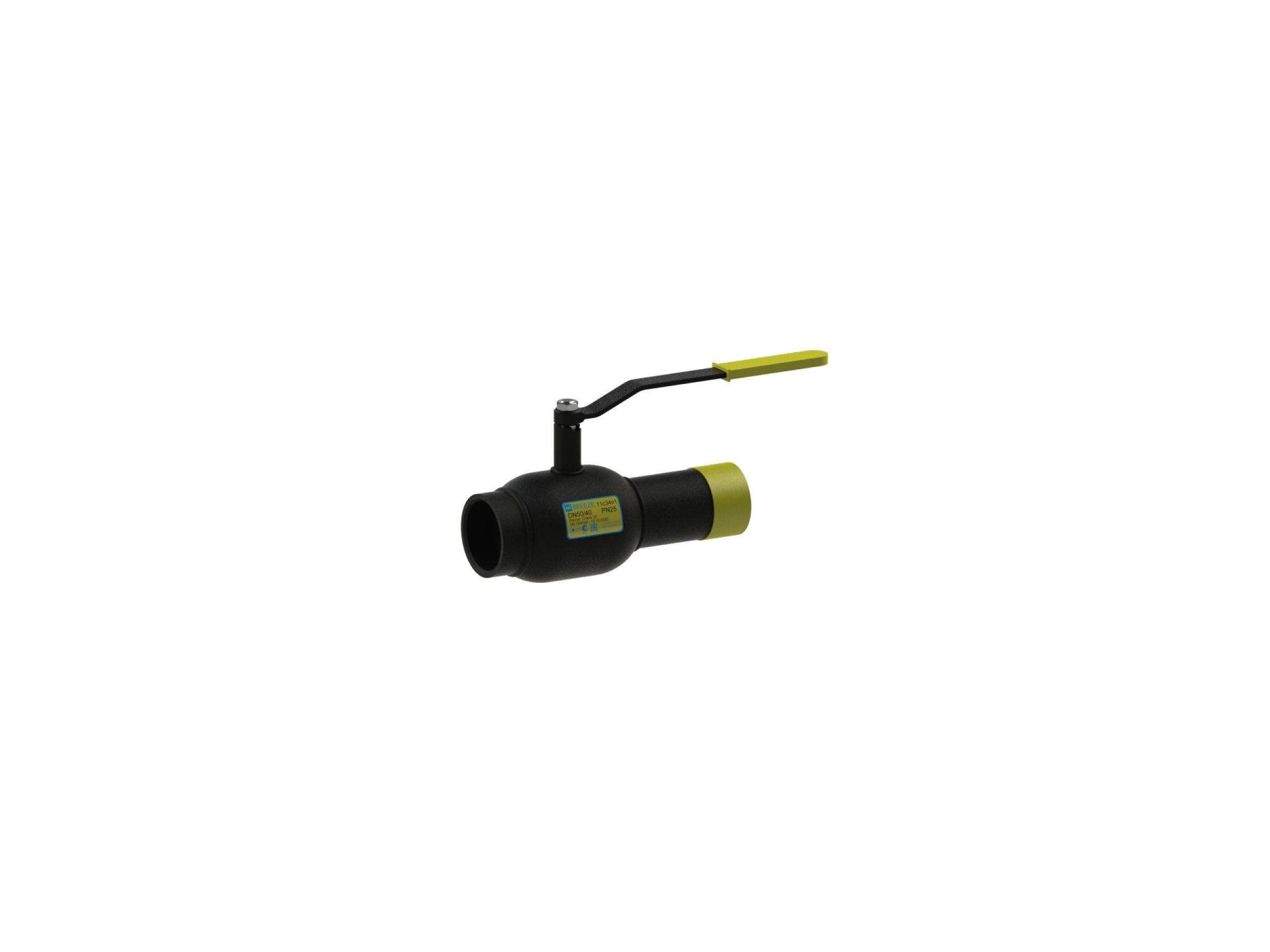

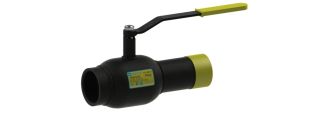

Кран шаровой 11с34п1 BREEZE™ – муфта/фланец, стандартный проход , PN25. Кран 11с34п1 имеет комбинированный тип соединения резьба/сварка и может использоваться в самых сложных проектах. Благодаря такой комбинации можно избежать лишних соединений, что делает конструкцию более надежной.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ГОСТ 1050 |
4 | Уплотнительное кольцо шара | Фторопласт - Ф4К20 ГОСТ 10007 |
5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
7 | Шайба опорная | Сталь 3 ГОСТ 103 |
8 | Уплотнение штока | Фторопласт - Ф4 ГОСТ 10007 |
9 | Уплотнительное кольцо штока | Фторсилоксан |
10 | Штифт | Сталь 45Х ГОСТ 4543 |
12 | Рукоятка | Сталь 3 ГОСТ 103 |
13 | Гайка | ГОСТ 2526 |
Размеры
Артикул | DN | D | PN | L | H | A | Dp | Tp | RG | W |
11.34.015-003 | 15 | 10 | 25 | 145 | 69 | 115 | 21.30 | 2.80 | 1/2" | 0.5 |
11.34.020-003 | 20 | 15 | 25 | 170 | 71 | 115 | 26.80 | 2,80 | 3/4" | 0.7 |
11.34.025-003 | 25 | 20 | 25 | 170 | 76 | 165 | 33.50 | 3.20 | 1" | 1.0 |
11.34.032-003 | 32 | 25 | 25 | 195 | 80 | 165 | 42.30 | 2.80 | 1 1/4" | 1.2 |
11.34.040-003 | 40 | 32 | 25 | 200 | 86 | 235 | 48.00 | 3.50 | 1 1/2" | 1.7 |
11.34.050-001 | 50 | 40 | 25 | 230 | 113 | 239 | 57.00 | 3.50 | 2" | 2.2 |
