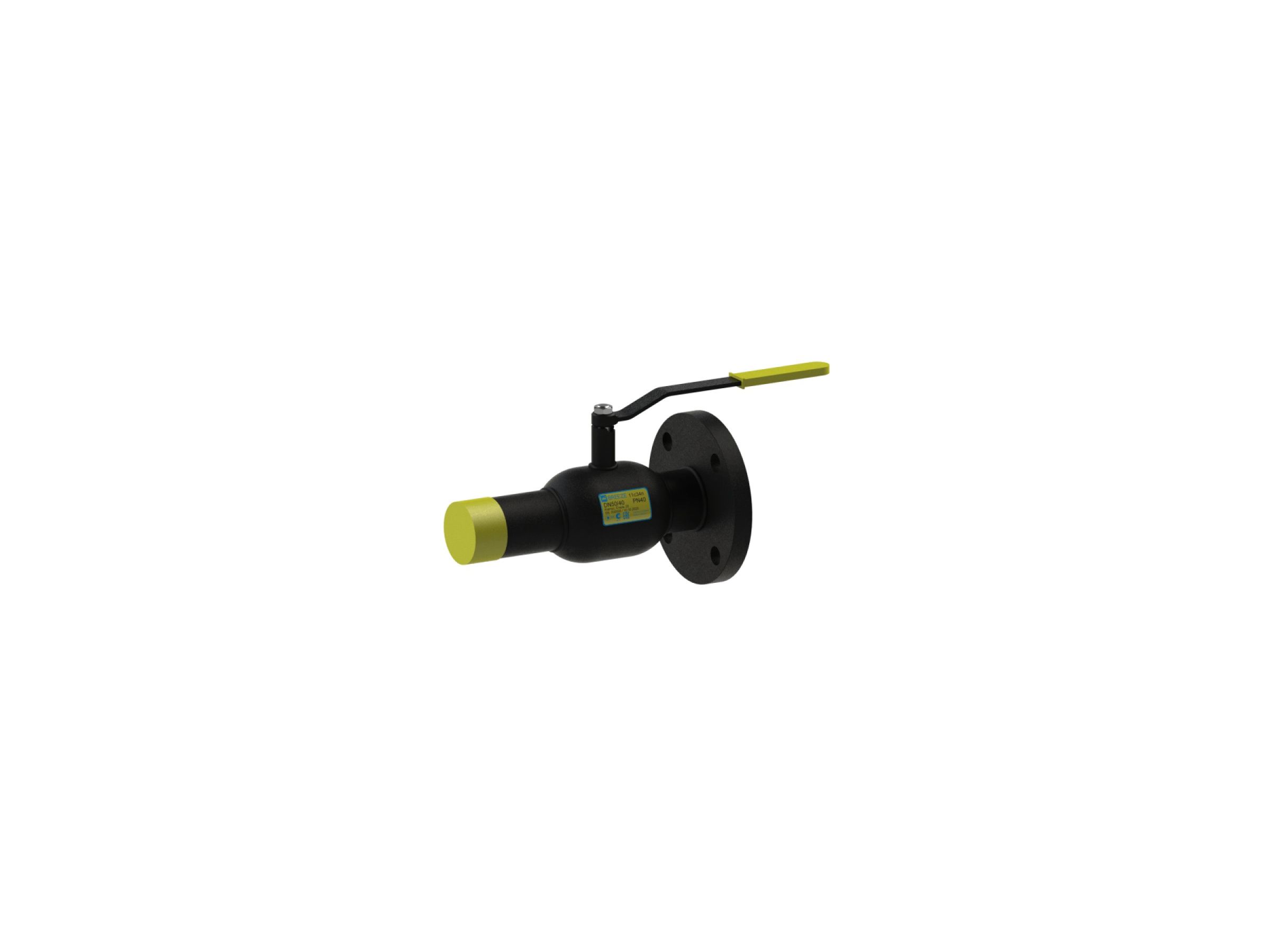

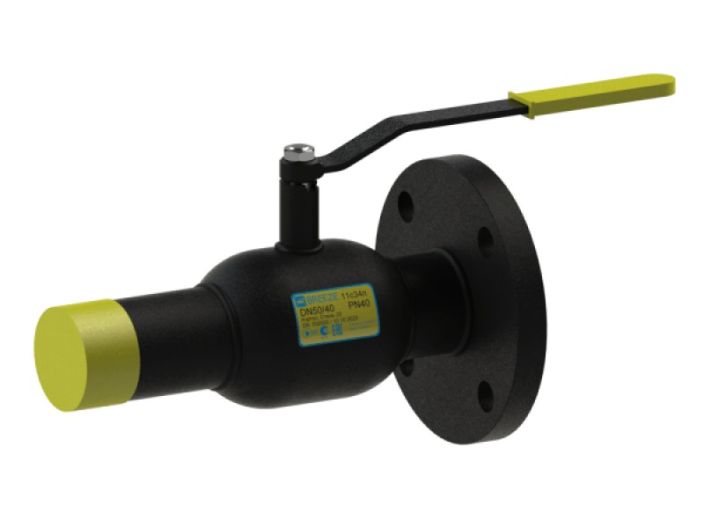

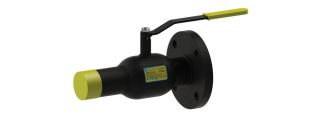

Кран шаровой 11с34п BREEZE™ – сварка/фланец, стандартный проход, PN40, PN25, PN16. Комбинированное соединение фланец/сварка у крана 11с34п и его модификаций позволяет легко собрать узел сброса жидкости или переход на другое сечение трубопровода.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
7 | Шайба опорная | Сталь 3сп ДСТУ 4484 |
8 | Уплотнение штока | Фторопласт-Ф4 ГОСТ 10007 |
9 | Уплотнительное кольцо штока | Фторсилоксан |
10 | Штифт | Сталь 45 ДСТУ 7809 |
11 | Фланец | Сталь 3сп ДСТУ 4484 |
12 | Рукоятка | Сталь 3сп ДСТУ 4484 |
13 | Гайка | ДСТУ ISO 8992 |
Размеры
Артикул | DN | D | PN | L | H | A | Dp | TP | DF1 | DF2 | DF3 | n | W |
11.34.015-001 | 15 | 10 | 40 | 170 | 73 | 124 | 21.30 | 2.80 | 95 | 65 | 14 | 4 | 1.4 |
11.34.020-001 | 20 | 15 | 40 | 190 | 89 | 130 | 26.80 | 2.80 | 105 | 75 | 14 | 4 | 1.6 |
11.34.025-001 | 25 | 20 | 40 | 195 | 93 | 130 | 33.50 | 3.20 | 115 | 85 | 14 | 4 | 2.1 |
11.34.032-001 | 32 | 25 | 40 | 220 | 80 | 165 | 42.30 | 3.20 | 135 | 100 | 18 | 4 | 2.9 |
11.34.040-001 | 40 | 32 | 40 | 230 | 86 | 235 | 48.00 | 3.50 | 145 | 110 | 18 | 4 | 3.6 |
11.34.050-001 | 50 | 40 | 40 | 265 | 114 | 239 | 57.00 | 3.50 | 160 | 125 | 18 | 4 | 4.8 |
11.34.065-001 | 65 | 50 | 25 | 315 | 120 | 239 | 76.00 | 3.50 | 180 | 145 | 18 | 8 | 6.5 |
11.34.080-001 | 80 | 65 | 25 | 325 | 126 | 273 | 89.00 | 3.50 | 195 | 160 | 18 | 8 | 8.1 |
11.34.100-001 | 100 | 80 | 25 | 345 | 136 | 382 | 108.00 | 4.00 | 230 | 190 | 22 | 8 | 12.2 |
11.34.125-001 | 125 | 100 | 25 | 370 | 172 | 543 | 133.00 | 5.00 | 270 | 220 | 26 | 8 | 18.5 |
11.34.150-001 | 150 | 125 | 25 | 370 | 190 | 543 | 159.00 | 5.00 | 300 | 250 | 26 | 8 | 24.6 |
11.34.200-001 | 200 | 150 | 25 | 395 | 226 | 780 | 219.00 | 6.00 | 360 | 310 | 26 | 12 | 37.8 |
