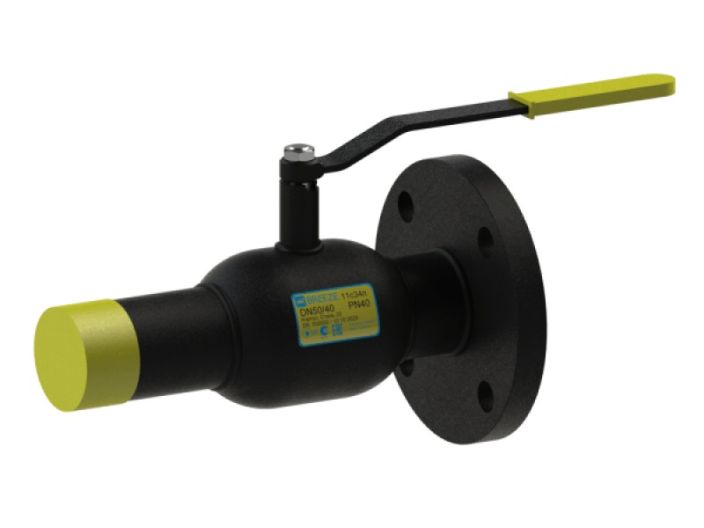

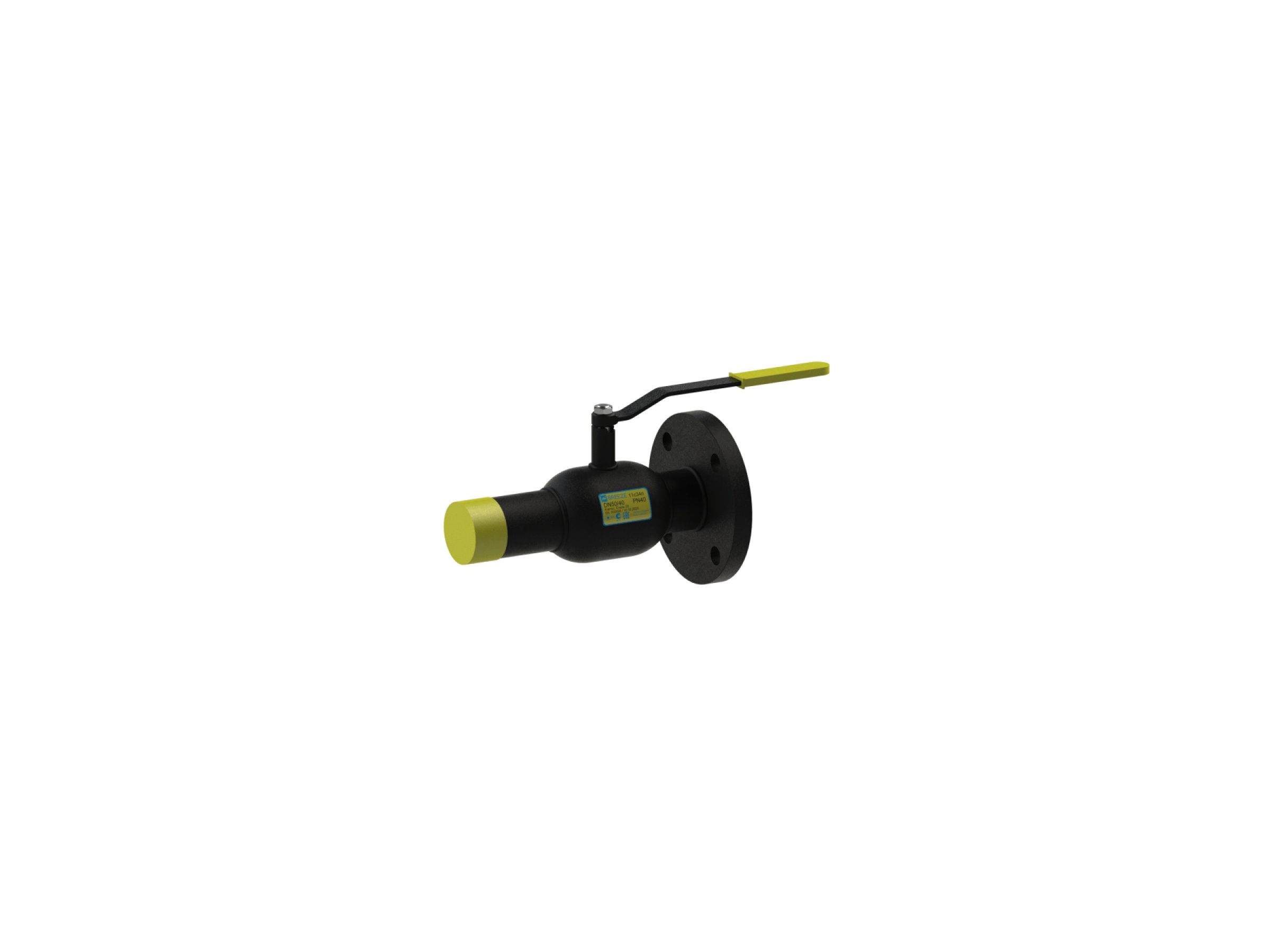

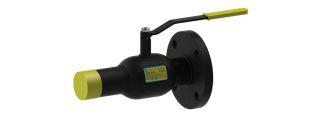

Кран шаровой стальной BREEZE 11с34п Ду 15/10

Производитель/Бренд: BREEZE

Модель	11с34п
Серия	BREEZE Europe
Артикул	11.34.015-001
Тип соединения	сварка/фланец
Тип прохода	стандартнопроходной
Тип привода	ручной
Класс герметичности	А
Рабочая температура	-35….+180ºС
Давление	PN16, PN25, PN40
Рабочая среда	вода, природный газ, нефтепродукты, инертные газы… Подробнее…

1 469,00 грн

Описание

Кран шаровой 11с34п BREEZE™ – сварка/фланец, стандартный проход, PN40, PN25, PN16. Комбинированное соединение фланец/сварка у крана 11с34п и его модификаций позволяет легко собрать узел сброса жидкости или переход на другое сечение трубопровода.

Конструкция и материалы

Кран шаровой стальной BREEZE 11с34п Ду 15/10 1

№	Деталь	Материал
1	Пробка шаровая	Сталь 12Х17 ГОСТ 5632
2	Шток	Сталь 20Х13 ГОСТ 5632
3	Патрубок, корпус	Сталь 20 ДСТУ 7809
4	Уплотнительное кольцо шара	Фторопласт-Ф4К20 ГОСТ 10007
5	Втулка закрепительная	Сталь 08Х13 ГОСТ 5632
6	Пружина тарельчатая	Сталь 65Г ДСТУ 8429
7	Шайба опорная	Сталь 3сп ДСТУ 4484
8	Уплотнение штока	Фторопласт-Ф4 ГОСТ 10007
9	Уплотнительное кольцо штока	Фторсилоксан
10	Штифт	Сталь 45 ДСТУ 7809
11	Фланец	Сталь 3сп ДСТУ 4484
12	Рукоятка	Сталь 3сп ДСТУ 4484
13	Гайка	ДСТУ ISO 8992

Размеры

Кран шаровой стальной BREEZE 11с34п Ду 15/10 2

Артикул	DN	D	PN	L	H	A	Dp	TP	DF1	DF2	DF3	n	W
11.34.015-001	15	10	40	170	73	124	21.30	2.80	95	65	14	4	1.4
11.34.020-001	20	15	40	190	89	130	26.80	2.80	105	75	14	4	1.6
11.34.025-001	25	20	40	195	93	130	33.50	3.20	115	85	14	4	2.1
11.34.032-001	32	25	40	220	80	165	42.30	3.20	135	100	18	4	2.9
11.34.040-001	40	32	40	230	86	235	48.00	3.50	145	110	18	4	3.6
11.34.050-001	50	40	40	265	114	239	57.00	3.50	160	125	18	4	4.8
11.34.065-001	65	50	25	315	120	239	76.00	3.50	180	145	18	8	6.5
11.34.080-001	80	65	25	325	126	273	89.00	3.50	195	160	18	8	8.1
11.34.100-001	100	80	25	345	136	382	108.00	4.00	230	190	22	8	12.2
11.34.125-001	125	100	25	370	172	543	133.00	5.00	270	220	26	8	18.5
11.34.150-001	150	125	25	370	190	543	159.00	5.00	300	250	26	8	24.6
11.34.200-001	200	150	25	395	226	780	219.00	6.00	360	310	26	12	37.8
