Колодезный насос Водолей НВП 0,32-32

Насос Водолей НВП 0,32-32 используется в быту для подачи воды из колодцев скважин с внутренним диаметром 100 мм и более, из шахтных колодцев, резервуаров, а так же из водоемов в садоводстве.
Особенностью насоса Водолей НВП является то, что данная конструкция может работать в загрязненной воде с повышенным содержанием песка, в отличие от центробежных насосов. Рекомендуемая температура воды не более 35 °С, содержание механических примесей не более 20 г/л, (20 кг/м³).

Класс степени защиты от поражения электрическим током - I ДСТУ 3135.0-95 (с заземляющим контактом в вилке).
Класс степени защиты от влаги - ДСТУ 3135.0-95. Основным условием беспрерывной эксплуатации насоса Водолей НВП является полная погруженность насоса в воду на глубину не более 5 м.

Технические характеристики насоса Водолей НВП 0,32-32

• Номинальная, объемная подача м³/c (м³/ч) - 0,32x10-³(1,15)
• Номинальный напор 32 м
• Кратковременно допустимый напор 45 м
• Рекомендуемый напор при продолжительной работе 0÷70 м
• Мощность 550 Вт
• Напряжение 220 ± 22 В
• Максимальный потребляемый ток 2,4 А
• Частота сети 50 Гц
• Диаметр насоса 98 мм
• Длина насоса 500 мм
• Присоединительный патрубок G=1"
• Длина кабеля 32 м
• Масса 12 кг

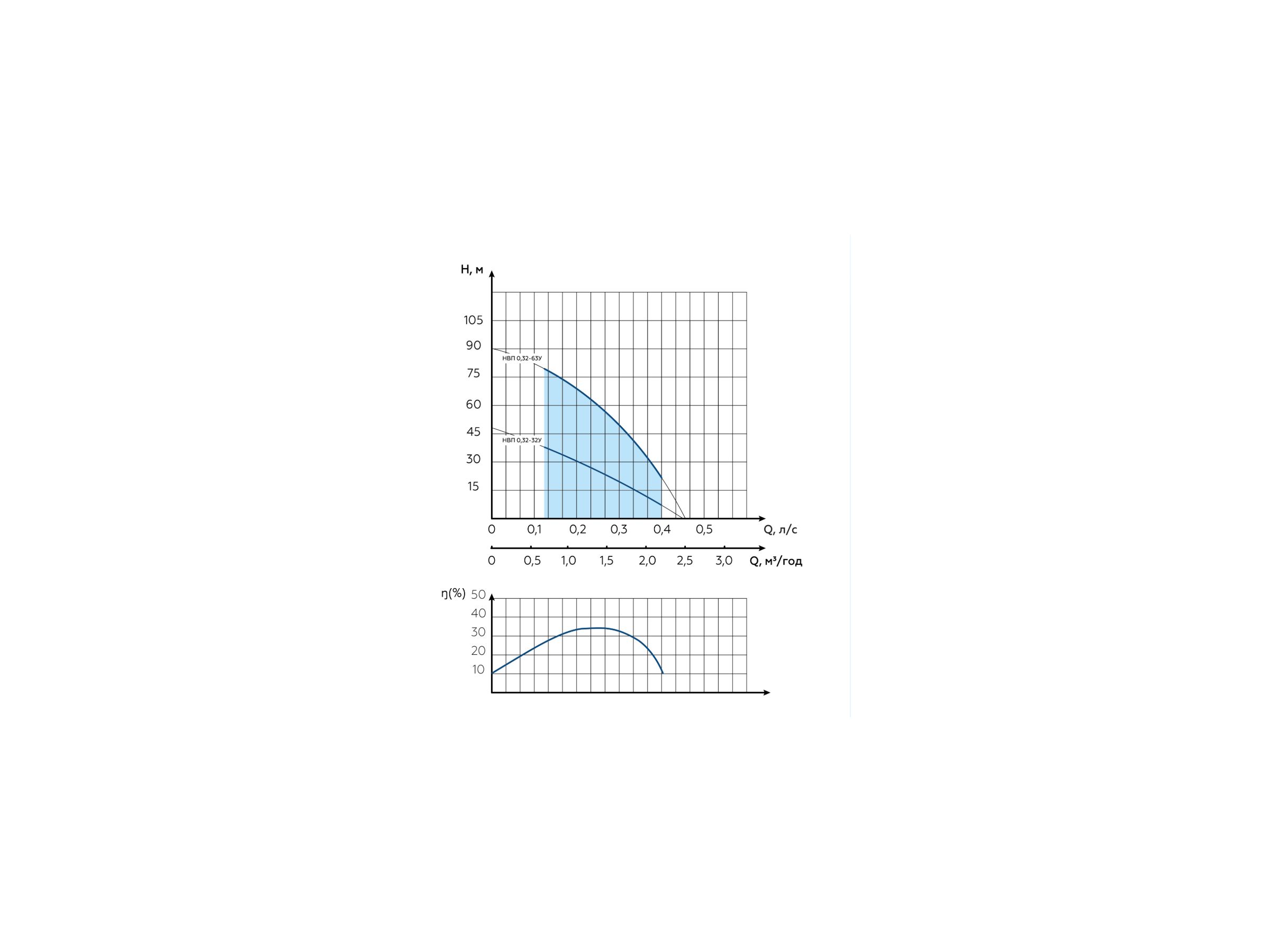

Рабочие характеристики насоса Водолей НВП 0,32-32

Монтаж в скважину насоса Водолей НВП 0,32-32



 1 - электронасос; 2 - обратный клапан; 3 - штуцер переходной; 4 - хомут шланга; 5 - шланг; 6 - шнур электрический; 7 - скользящее крепление кабеля к подвесному тросу; 8 - трос; 9 - конденсаторная коробка.



Установить на электронасос обратный клапан (обратный клапан в комплект поставки не входит), с помощью переходников подсоединить напорный трубопровод или шланг сечением не менее 3/4 дюйма, привязать трос к ушкам электронасоса и опустить электронасос. Трос закрепить над скважиной, колодцем или резервуаром. Не допускайте попадание инородных тел, острых предметов и т.п. в отверстие крышки внизу электронасоса во избежание повреждения резиновой диафрагмы.

Спуск электронасоса производите, удерживая трос и шланг, и следите за свободным подвешиванием шнура питания. При опускании электронасоса оберегайте шнур от возможных повреждений.

Опустив электронасос в скважину, закрепите шланг на поверхности таким образом, чтобы вес шланга и находящейся в нем воды не передавался на трос и шнур питания.



Внимание! Розетку установить под навесом или в помещении. Конденсаторную коробку разместить вблизи розетки. Специальное ушко на конденсаторной коробке позволяет подвесить ее вертикально, при этом коробку необходимо защитить от возможного воздействия брызг воды и атмосферных осадков.



Схема электрическая принципиальная насоса Водолей НВП:

 Гарантия: 2 года
