Описание

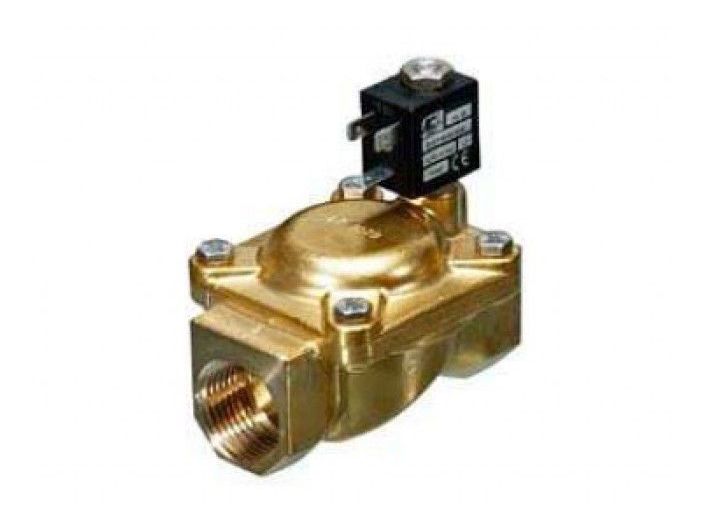

Электромагнитный клапан E207GE30 - является нормально открытым клапаном непрямого действия (от компании известного итальянского производителя ACL). Применяется E207GE30 для управлениями потока воды, газа, пара или воздуха
Клапан электромагнитный нормально открытый (2/2 NO) ACL E207GE30 - это запорное устройство, в котором без подачи напряжения запирающий элемент (плунжер) находится в открытом положении. При подаче напряжения на катушку, плунжер, преодолевая сопротивление пружины, опускается вниз, давит на мембрану, которая перекрывает отверстие. Такая конструкция требует минимального перепада давления для работы, иначе клапан просто не закроется
Нормально открытый соленоидный клапан, тип E207 – двухходовой клапан косвенного действия с сервоуправляющей диафрагмой. Корпус и верхняя крышка клапана изготовлена из латуни с горячим штампом. Арматурная трубка выполнена из нержавеющей стали, подвижная арматура (плунжер) и неподвижная арматура (сердечник) – магнитная нержавеющая сталь, пружины возврата арматуры и закрытие диафрагмы также из нержавеющей стали
Соленоидный клапан ACL E207GE30 имеет вспомогательную мембрану, которая обеспечивает более точную работу клапана. Материал уплотнения - NBR, максимальное давление 10 бар. Уплотнение EPDM подходит для жидкостей на основе воды, горячая вода (пар до 140 °С) и жидкостей на основе гликоля, не предназначенное для использования с масляными жидкостями

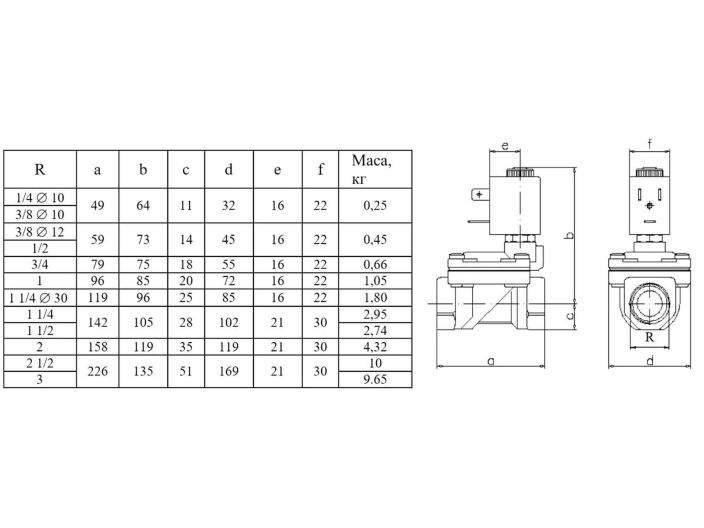

Габаритные размеры электромагнитного клапана E207GE30 ACL
Техническая характеристика электромагнитного клапана ACL E207GE30
- Диаметр присоединения: Ду 1 1/4" (Dn 32)
- Максимально допустимое давление: 10 бар (1 МПа)
- Минимальный перепад давления: 0,15 бар (15 кПа)
- Пропускная способность(Kv): 15 м³/ч
- Корпус клапана с крышкой: латунь
- Материал уплотнения: EPDM
- Температурный диапазон: -10 до +140 °С
- Длина: 142 мм
- Масса: 2,95 кг
- Максимальная вязкость 25 сСт (мм²/с)
- Допустимая температура внешней среды: для катушки класса F = -10 °С … +55 °С, для катушки класса Н = -10 °С … +80°С

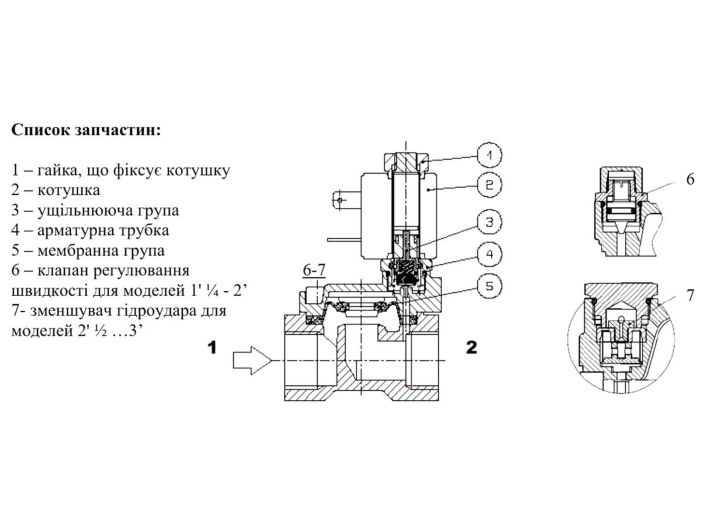

Конструкция электромагнитного нормально открытого клапана ACL E207
1 - фиксирующая катушку гайка
2 - катушка
3 - арматурная группа
4 - арматурная трубка
5 - мембранная группа
6 - клапан регулировки скорости
7 - уменьшитель гидроудара
Подробнее о товаре
- Производитель
- ACL
- Производительность, max м3/ч
- 15
- Тип исполнения
- нормально открытый
- Диаметр
- DN 32 (1 1/4")
- Применение
- для воды и газа
- Давление
- до 10 бар
