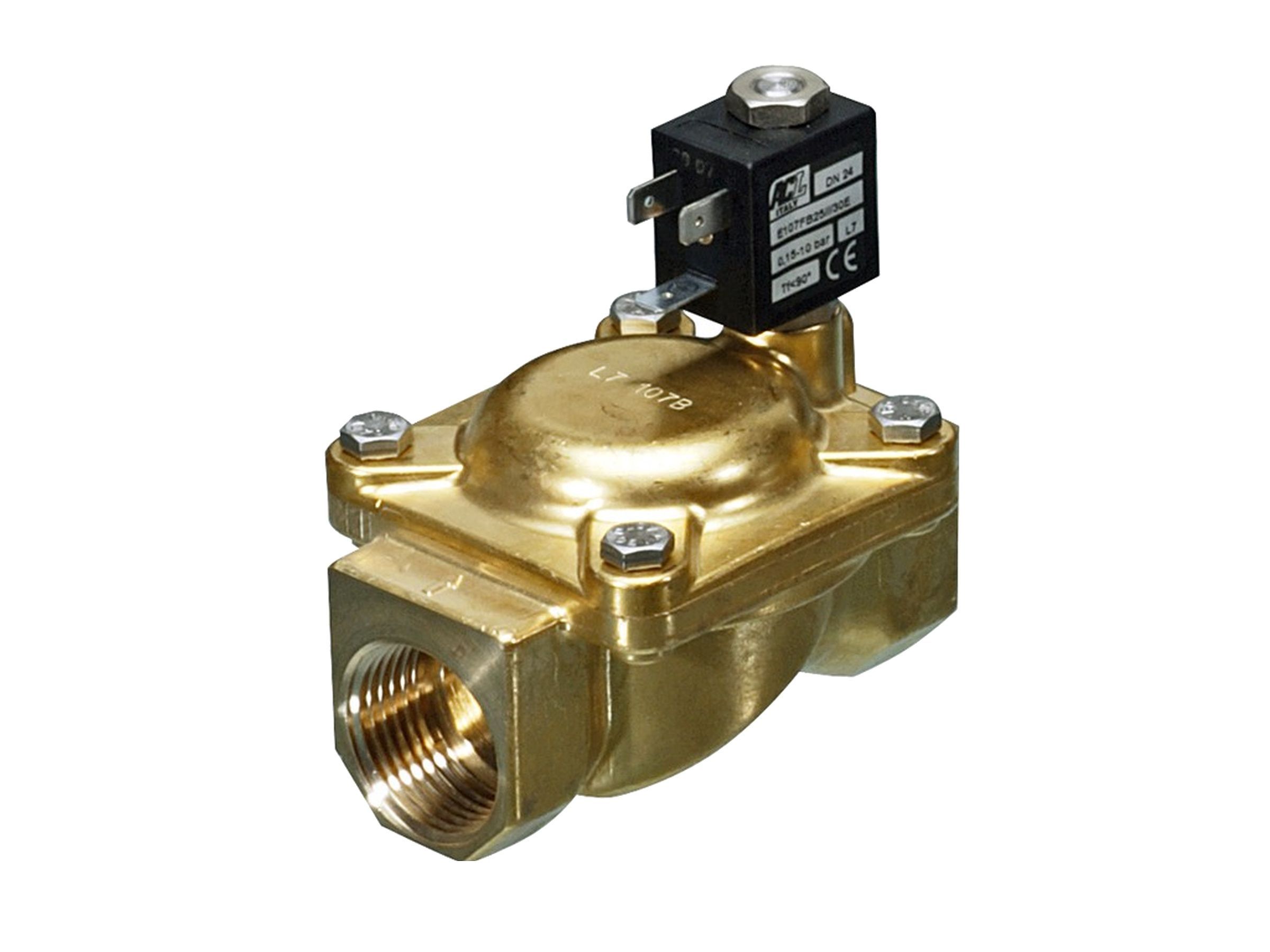

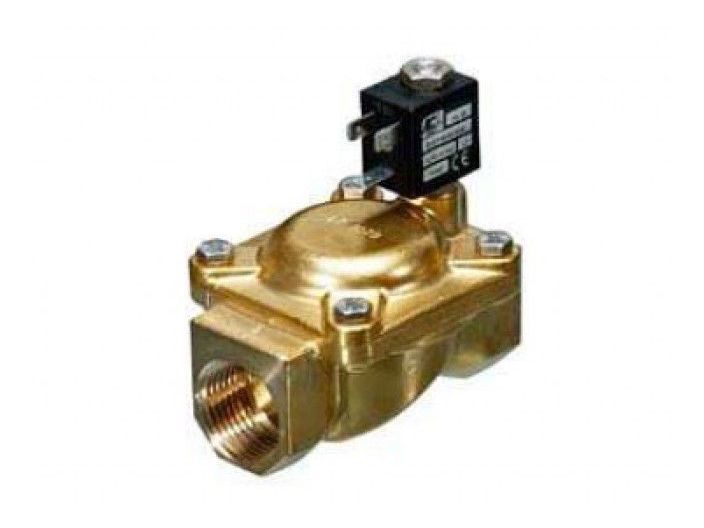

Электромагнитный клапан ACL E207EB18 Ду20 NO

Электромагнитный клапан E207EB18 - является нормально открытым клапаном непрямого действия (от компании известного итальянского производителя ACL). Применяется E207EB18 для управлениями потока воды, газа, пара или воздуха

Клапан электромагнитный нормально открытый (2/2 NO) ACL E207EB18 - это запорное устройство, в котором без подачи напряжения запирающий элемент (плунжер) находится в открытом положении. При подаче напряжения на катушку, плунжер, преодолевая сопротивление пружины, опускается вниз, давит на мембрану, которая перекрывает отверстие. Такая конструкция требует минимального перепада давления для работы, иначе клапан просто не закроется

Нормально открытый соленоидный клапан, тип E207 – двухходовой клапан косвенного действия с сервоуправляющей диафрагмой. Корпус и верхняя крышка клапана  изготовлена из латуни с горячим штампом. Арматурная трубка выполнена из нержавеющей стали, подвижная арматура (плунжер) и неподвижная арматура (сердечник) – магнитная нержавеющая сталь, пружины возврата арматуры и закрытие диафрагмы также из нержавеющей стали

Соленоидный клапан ACL E207EB18 имеет вспомогательную мембрану, которая обеспечивает более точную работу клапана. Материал уплотнения - NBR, максимальное давление 13 бар. Уплотнение NBR подходит для использования с воздухом (до 70°С), водой (до 90°С), дизельным топливом и другими нефтепродуктами.

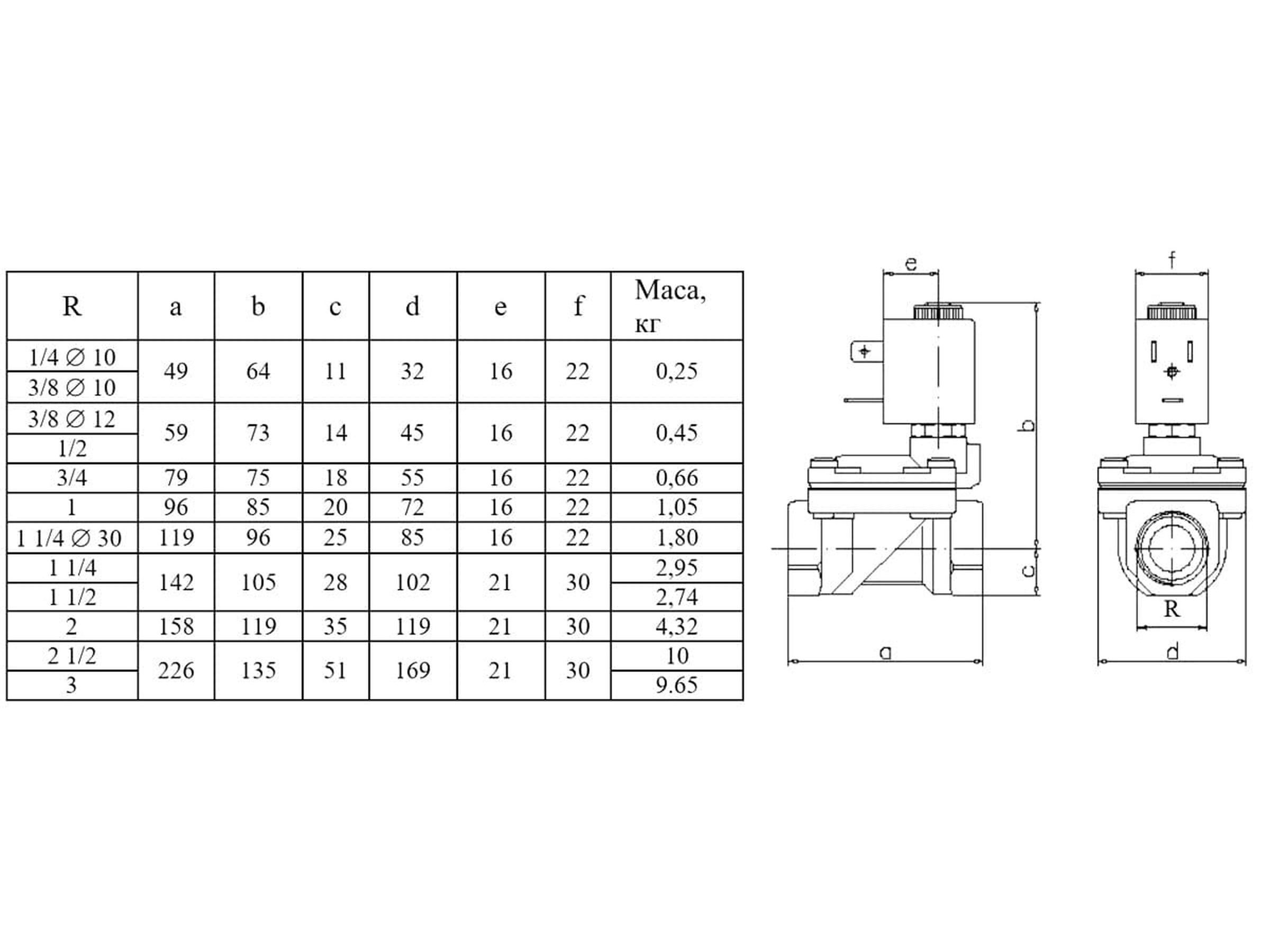

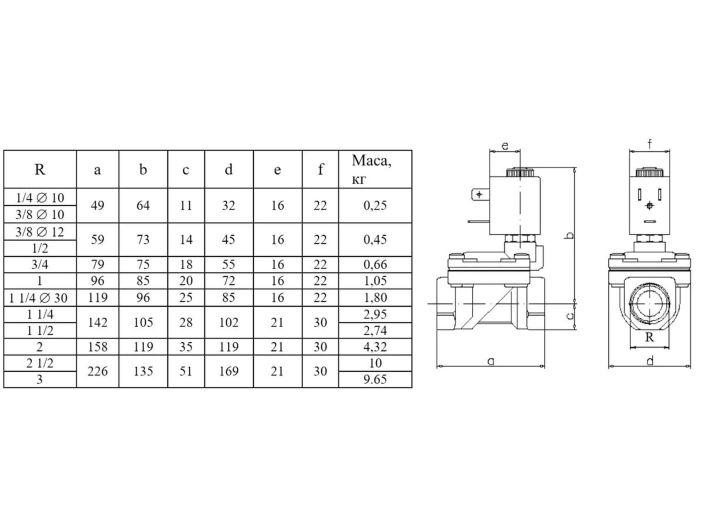

Габаритные размеры электромагнитного клапана E207EB18

Техническая характеристика электромагнитного клапана ACL E207EB18

• Диаметр присоединения: Ду 3/4" (Dn20)
• Максимально допустимое давление: 13 бар (1,3 МПа)
• Минимальный перепад давления: 0,15 бар (15 кПа)
• Пропускная способность(Kv): 5,5 м³/ч
• Корпус клапана с крышкой: латунь
• Материал уплотнения: NBR
• Температурный диапазон: -10 до +90 °С
• Длина: 79 мм
• Масса: 0,66 кг
• Максимальная вязкость 25 сСт (мм²/с)
• Допустимая температура внешней среды:  для катушки класса F = -10 °С … +55 °С, для катушки класса Н = -10 °С … +80°С

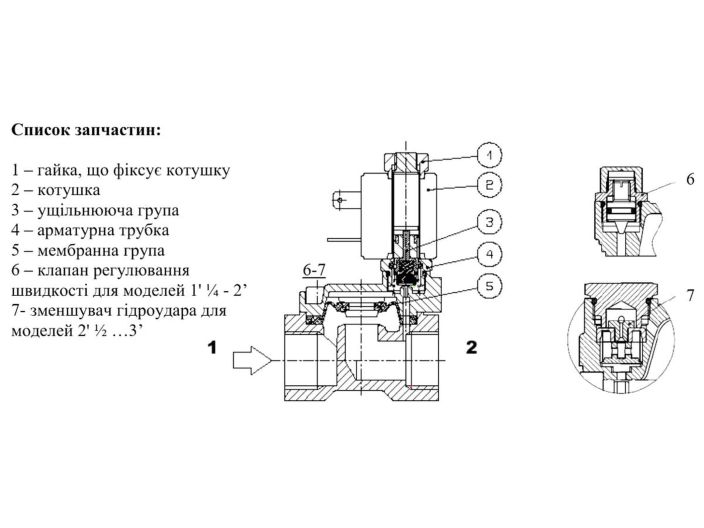

Конструкция электромагнитного нормально открытого клапана ACL E207

1 - фиксирующая катушку гайка

2 - катушка

3 - арматурная группа

4 - арматурная трубка

5 - мембранная группа

6 - клапан регулировки скорости

7 - уменьшитель гидроудара
