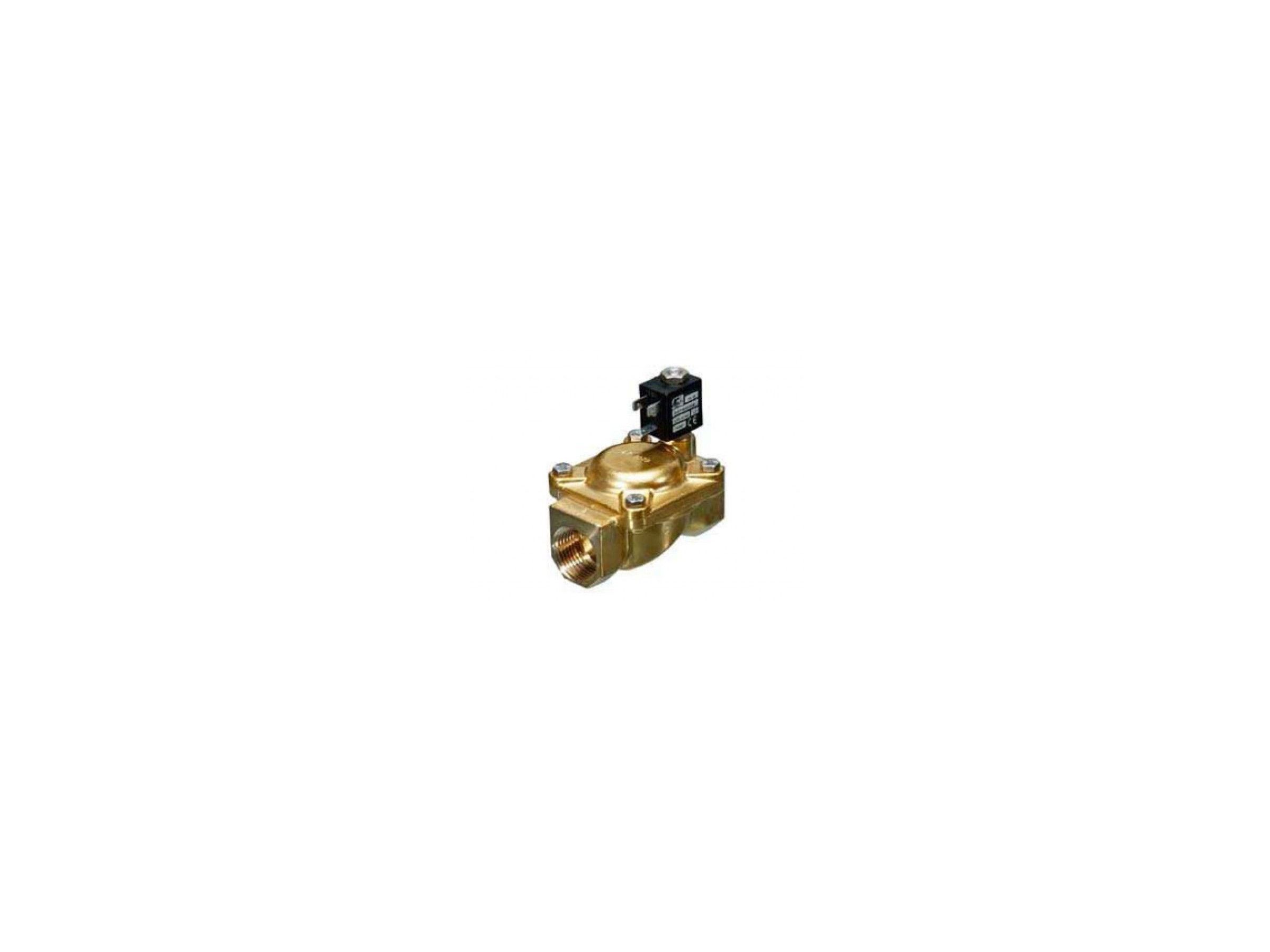

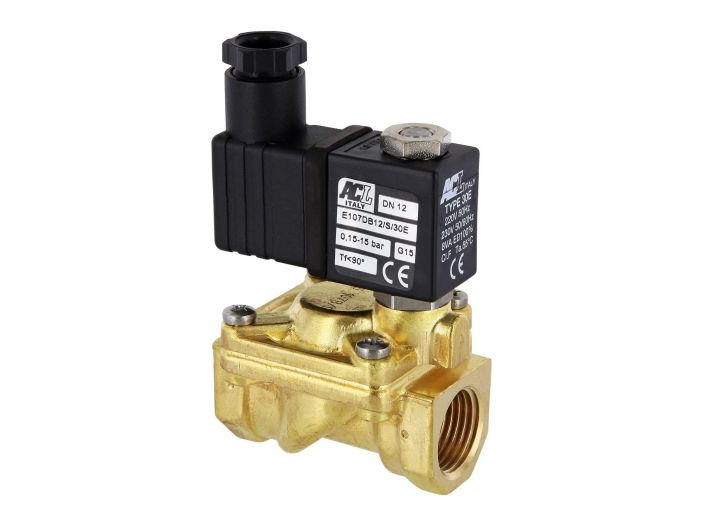

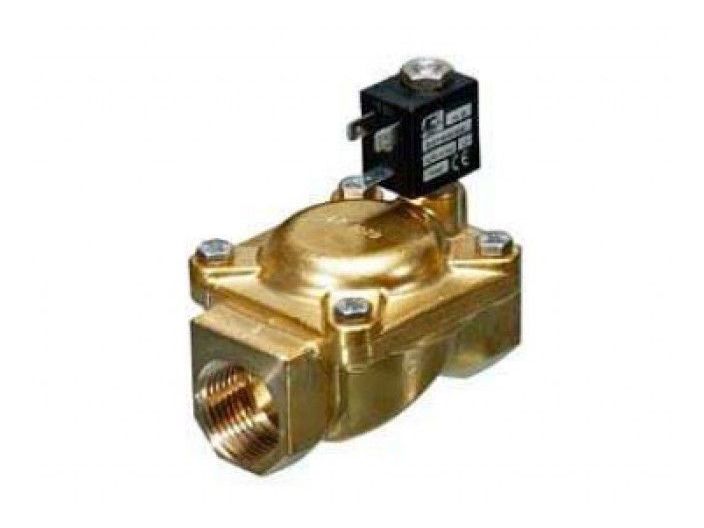

Электромагнитный клапан ACL E107GE30 Ду32

Электромагнитный клапан E107GE30 - является нормально закрытым клапаном непрямого действия (от компании известного итальянского производителя ACL). Применяется E107GE30 для управлениями потока воды, газа, пара или воздуха.

Нормально закрытый клапан E107GE30 - это клапан, движение жидкости (или другой среды) через который закрыто арматурным уплотнением до подачи электропитания на катушку. Т.е. при подаче электрического тока, проток жидкости открывается. Соленоидный клапан ACL E107GE30 является клапаном со вспомогательной мембраной. Вспомогательная мембрана обеспечивает более точную работу клапана.

Тип клапана 107 - это двухлинейный отсечной нормально закрытый клапан. Среди преимуществ данного клапана: ручной перезапуск, корпус клапана с крышкой - латунь, материал уплотнения - EPDM, максимальное давление 10 бар. Уплотнение EPDM подходит для жидкостей на основе воды, горячая вода (пар до 140 °С) и жидкостей на основе гликоля, не предназначенное для использования с масляными жидкостями

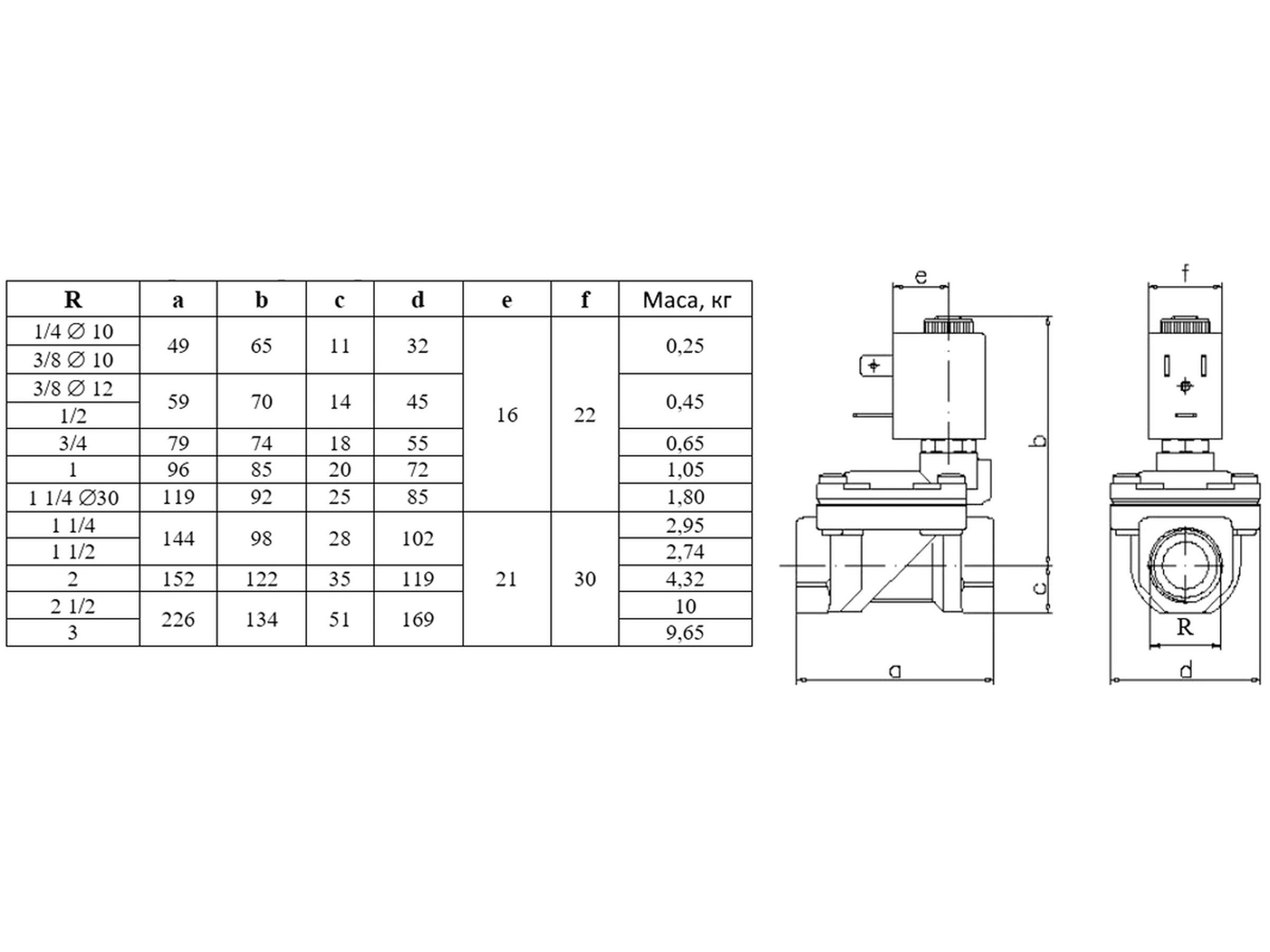

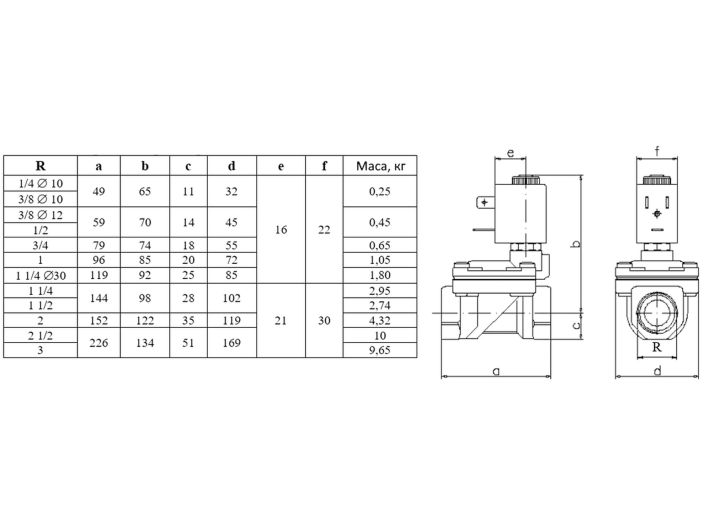

Габаритные размеры электромагнитного клапана E107GE30

Техническая характеристика электромагнитного клапана ACL E107GE30

• Диаметр присоединения: Ду 1 1/4" (Ду 32)
• Максимально допустимое давление: 10 бар (1 МПа)
• Минимальный перепад давления: 0,15 бар (15 кПа)
• Пропускная способность(Kv): 15 м³/ч
• Корпус клапана с крышкой: латунь
• Материал уплотнения: EPDM
• Температурный диапазон: -10 до +140 °С
• Длина: 144 мм
• Масса: 2,95 кг
• Максимальная вязкость 25 сСт (мм²/с)
• Допустимая температура внешней среды:  для катушки класса F = -10 °С … +55 °С, для катушки класса Н = -10 °С … +80°С

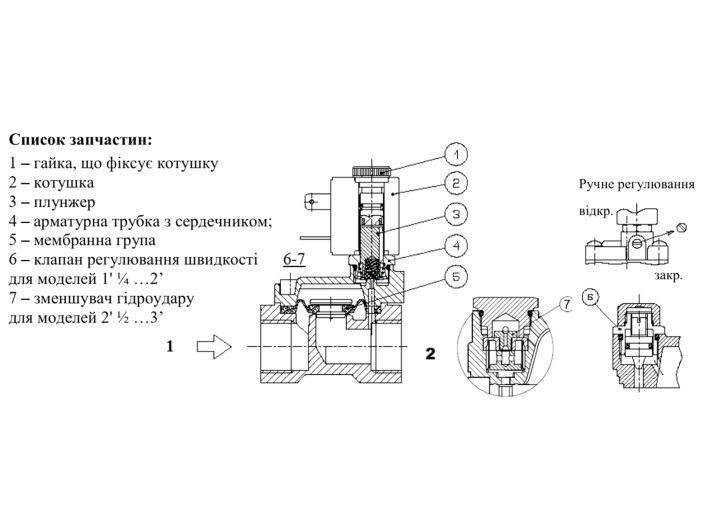

Конструкция электромагнитного нормально закрытого клапана ACL E107

1 - фиксирующая катушку гайка

2 - катушка

3 - арматурная группа

4 - арматурная трубка

5 - мембранная группа

6 - клапан регулировки скорости

7 - уменьшитель гидроудара
