Дозировочный насос Grundfos DDA 17-7 AR-PP/E/C-F-31I002FG (97722143)

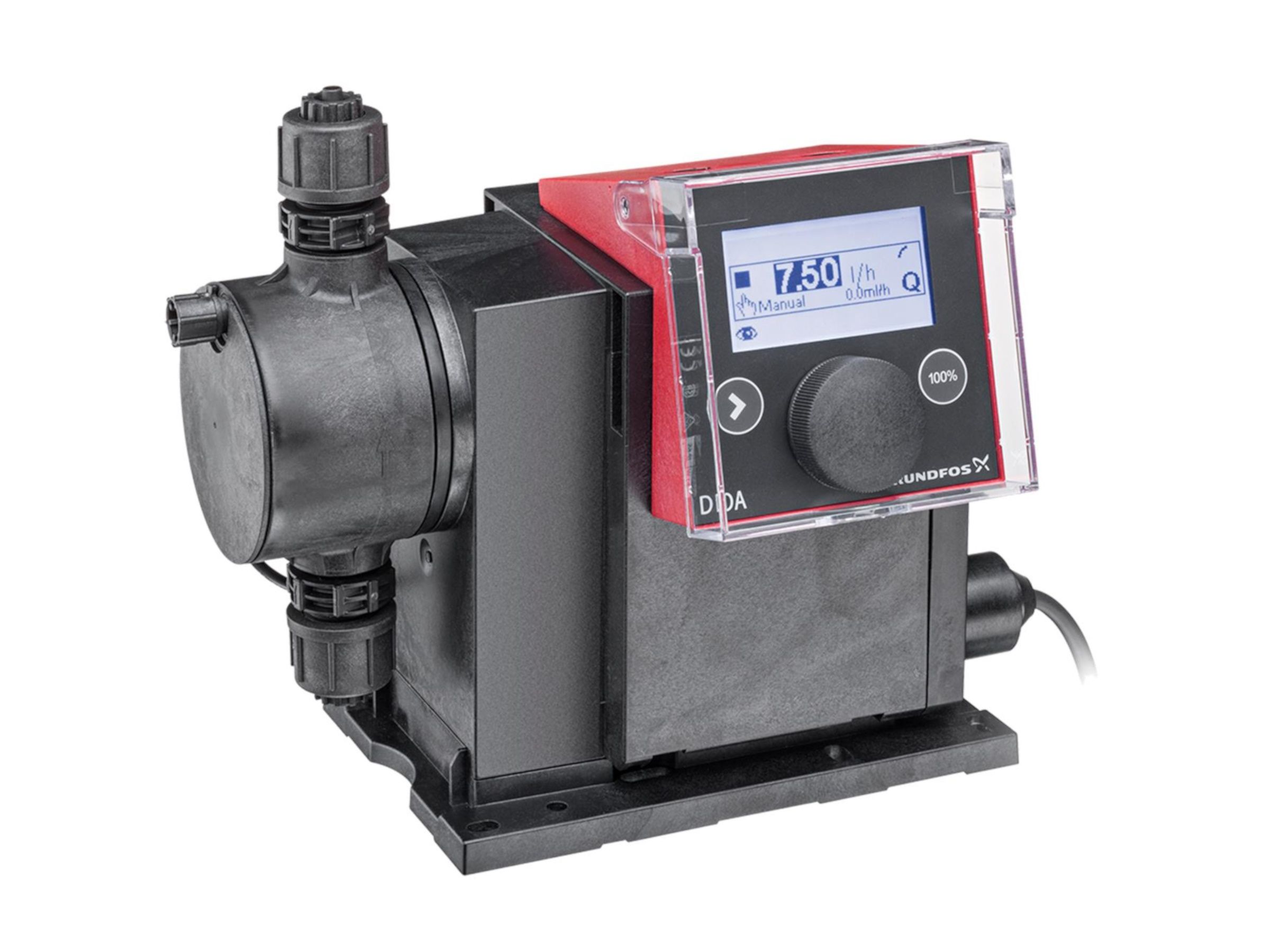

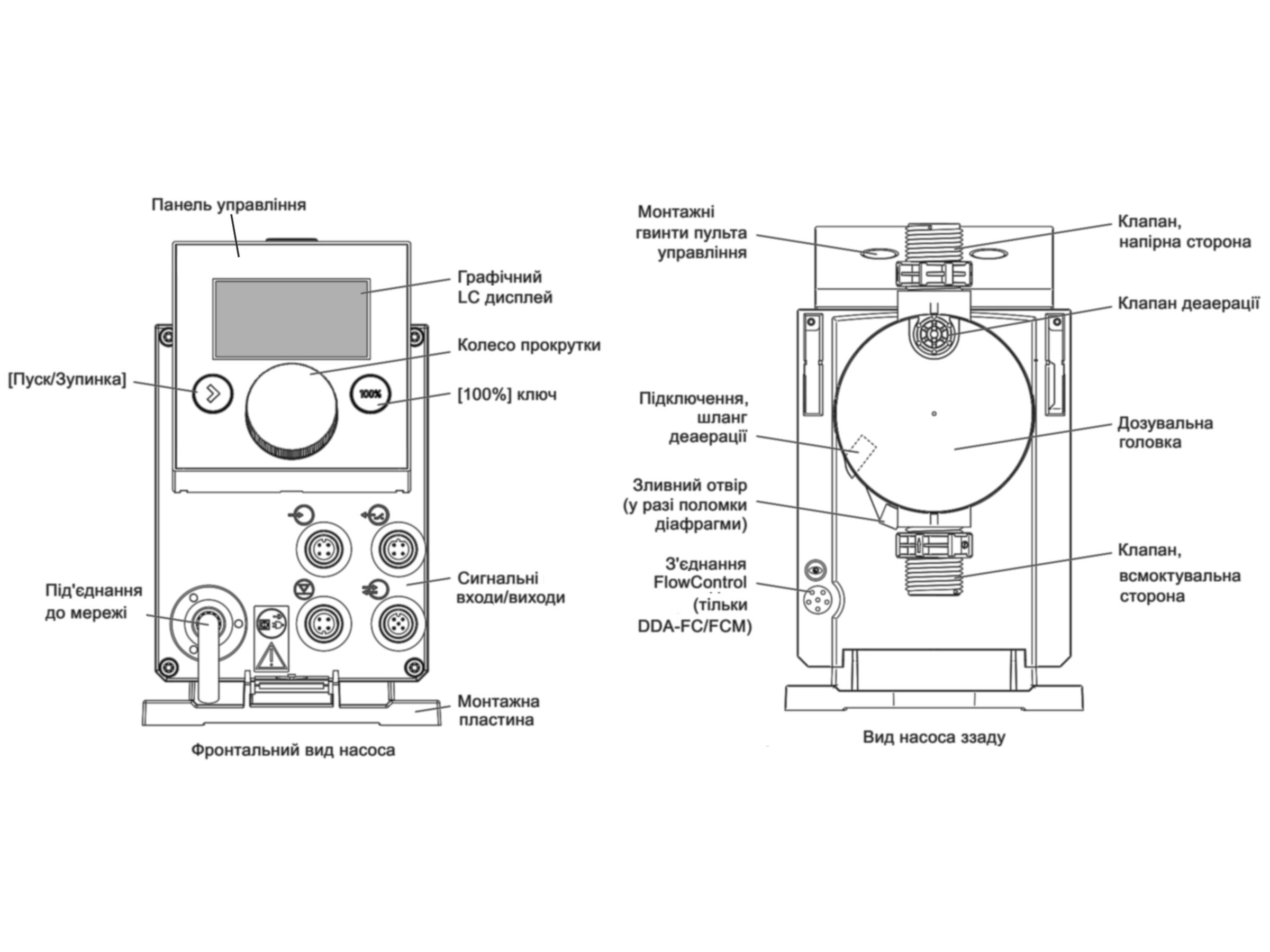

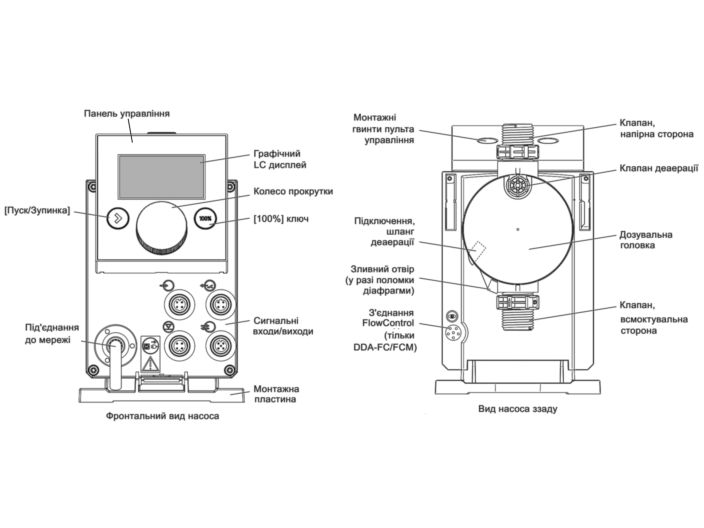

DDA 17-7 AR-PP/E/C-F-31I002FG Grundfos  97722143 – дозировочный самовсасывающий мембранный насос. Он состоит из корпуса с шаговым двигателем и электроникой, дозировочной головки с диафрагмой и клапанами и панели управления

Насос DDA 17-7 предназначен для перекачки жидких, неабразивных, негорючих и взрывобезопасных жидкостей. Может использоваться для перекачки питьевой и технологической воды, очистки сточных вод, воды в бассейне, охлаждённой воды, в системах обратного осмоса, в "безразборных" CIP-мойках, системах ирригации

Насос DDA 17-7 Грундфос поставляется со встроенным модулем связи GENIbus. Насос можно интегрировать в несколько сетей, используя дополнительный модуль расширения (E-box), а также подключить к блоку коммуникационного интерфейса Grundfos (CIU), оснащенному одним из следующих модулей интерфейса связи (CIM): CIM150 Profibus, CIM200 Modbus, CIM270 GRM, CIM500 Ethernet

Режимы работы насоса-дозатора Grundfos DDA 17-7 AR-PP/E/C-F-31I002FG

• Ручной режим работы - постоянное дозирование заданного количества жидкости (в л/ч или мл/ч)
• Импульсный режим работы - насос выдает дозированную порцию для каждого поступающего импульса, например от водомера. Насос автоматически вычисляет оптимальную частоту дозирующих импульсов для заданного объёма дозировки
• Аналоговый режим работы - дозировка происходит по сигналу от внешнего аналогового датчика. Дозировка объема пропорциональна значению входного сигнала в мА
• Порционный режим работы - насос выдает дозированную порцию в установленное время дозировки. Порция выдается при каждом входном импульсе
• Дозирование по времени цикла -  насос дозирует заданные порции по постоянному циклу. Процесс дозировки начинается автоматически после запуска насоса и после прохождения времени стартовой задержки
• Дозирование по недельному таймеру - можно установить до 16 алгоритмов работы на всю неделю вперёд
• Функция Slow Move - замедление ходов всасывания на 25 или 50% для предотвращения кавитации при дозировке вязкой жидкости, для дегазации перекачиваемой жидкости, при длинной линии или высокой высоте всасывания
• Автоматическая деаэрация - автоматическое удаление воздуха из насоса в постоянные интервалы времени

Особенности дозирующего насоса DDA 17-7 AR-PP/E/C-F-31I002FG

• Оптимальное всасывание даже в дегазированной среде, где насос всегда работает на полной мощности при всасывании
• При непрерывной дозировке жидкости при коротком ходе всасывания, независимо от фактического потока жидкости, дозировка происходит при максимально возможном дозировочном ходе

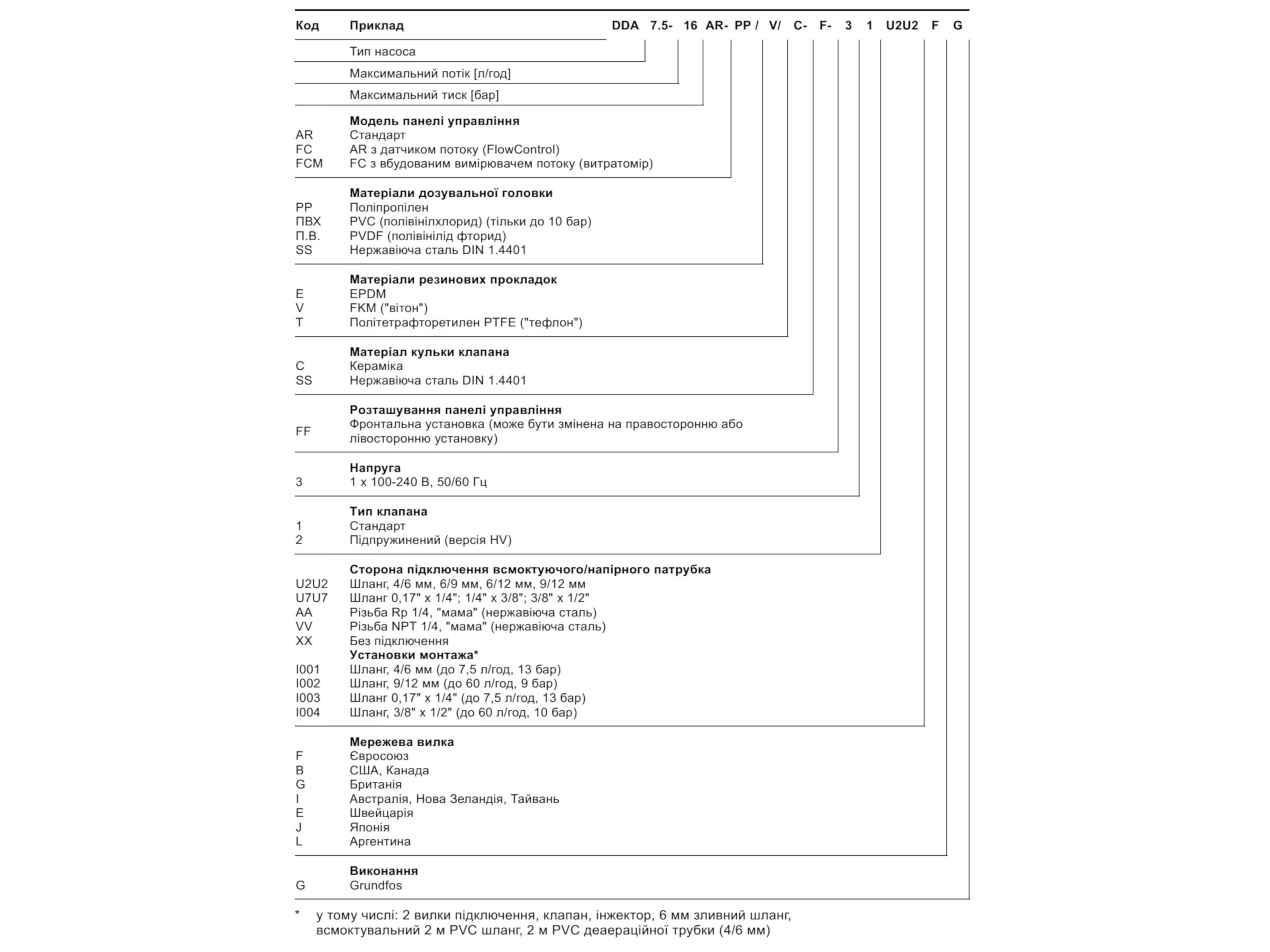

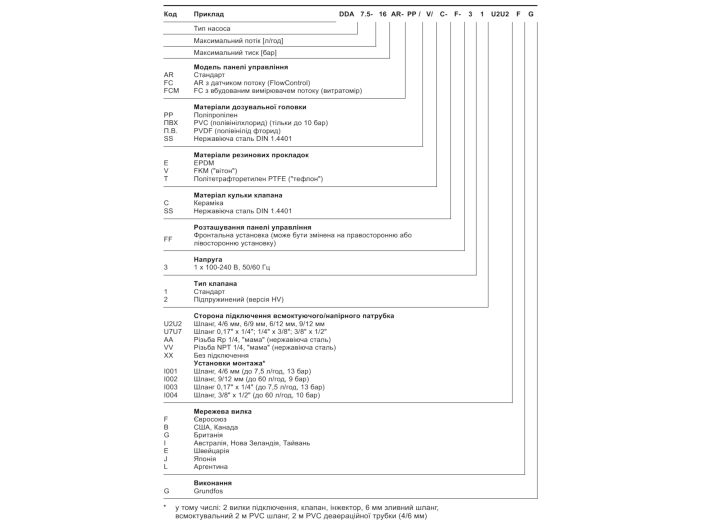

• DDA - дозирующий насос с внутренним бесщёточным приводом
• 17 - максимальный поток (л/ч)
• 7 - максимальное давление (бар)
• AR - панель управления стандарт
• PP - дозирующая головка полипропилен
• E - резиновые прокладки EPDM
• C - шарик клапана керамика
• F - фронтальная установка панели управления (можно изменить на левостороннюю или правостороннюю)
• 3 - напряжение 1 х 100-240 В, 50/60 Гц
• 1 - стандартный клапан
• I002 - шланг 9/12 мм (до 60 л/ч, 9 бар)
• F - сетевая вилка европейского стандарта
• G - производитель Grundfos

Технические характеристики насоса Grundfos DDA 17-7

• Модель: DDA 17-7 AR-PP/E/C-F-31I002FG
• Артикул: 97722143
• Назначение: дозированное перекачивание жидкостей
• Максимальный расход: 0,017 м3/ч (17 л/ч)
• Расход в режиме 50%: 8,5 л/ч
• Расход в режиме 25%: 4,25 л/ч
• Минимальный расход: 17 мл/ч
• Коэффициент понижения: 1:1000
• Тип клапана: стандартный
• Максимальная вязкость при 100 %: 300 мПас
• Максимальная вязкость в медленном режиме 50 %: 1300 мПас
• Максимальная вязкость в медленном режиме 25 %: 2500 мПас
• Точность повторяемости: 1 %

Материалы

• Дозирующая головка: ПП (Полипропилен)
• Шаровой клапан: Керамика
• Прокладка: каучук EPDM

Монтаж

• Диапазон температуры окружающей среды 0 .. 45 °С
• Максимальное рабочее давление 7 бар
• Установочный комплект: да

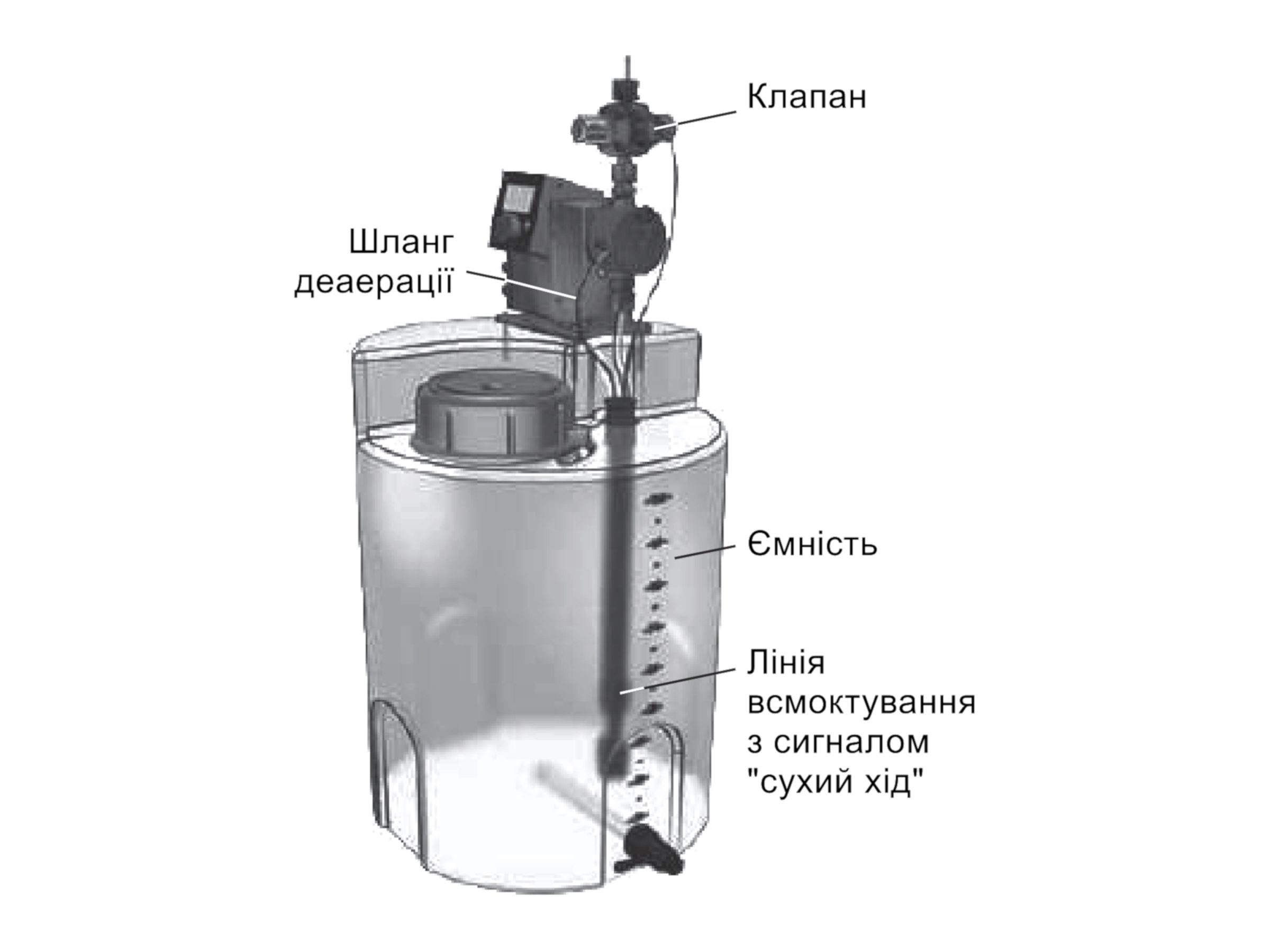

• Тип установки 9/12 мм до 60 л/ч, 9 бар, 2 вилки подключения, клапан, инжектор, сливной шланг 6 мм, всасывающий шланг PVC 2 м, деаэрационная трубка (4/6 мм) 2 м
• Вход насоса шланг 9/12 мм 6
• Выход насоса шланг 9/12 мм 6
• Максимальная высота всасывания во время работы 6 м
• Максимальная высота всасывания во время заливки 3 м
• Вес нетто: 2 кг
• Вес брутто: 3 кг

Жидкость

• Перекачиваемая жидкость: вода
• Диапазон температур жидкости: -10 .. 45 °С
• Выбранная температура жидкости: 20 °С
• Плотность: 998,2 кг/м³

Электрические данные

• Максимальная потребляемая мощность P1: 24 Вт
• Частота сети: 50/60 Гц
• Номинальное напряжение: 1 х 100–240 В
• Класс защиты: IP65
• Длина кабеля: 1,5 м
• Тип кабельной вилки: евро
• Пусковой ток: 25 А при 230 В в течение 2 мс

Элементы управления

• Вариант управления: AR
• Панель управления: передний монтаж
• Контроль уровня: да
• Аналоговый вход: 0/4-20 МА
• Импульсное управление: да
• Вход внешнего останова: да
• Аналоговый выход: 0/4-20 МА
• Выходные реле: 2
• Сообщение по шине: да
