Гидроаккумулятор Aquasystem VAV 5000

Гидроаккумулятор Aquasystem VAV 5000 для поддержания постоянного давления в системе и защиты от гидравлических ударов

Гидробак Aquasystem VAV 5000 имеет объём 5000 литров и оснащен мембраной из качественной резины EPDM, что обеспечивает его долговечность и надежность в эксплуатации. Стандартное давление воздуха, предварительно закачиваемого в бак, составляет 4 бар, а максимальное рабочее давление достигает 10 бар. Гидроаккумулятор способен работать в широком диапазоне температур от -10 до +100°С, что делает его подходящим для использования в различных климатических условиях

Конструкция гидроаккумулятора предусматривает, что вода находится внутри мембраны и не соприкасается с воздухом и стенками бака, что предотвращает изменение свойств жидкости и способствует поддержанию качества воды. Важной особенностью является то, что запас воды под давлением в гидробаке равен примерно 50% от его объёма, что следует учитывать при выборе размера гидроаккумулятора для конкретных нужд системы водоснабжения. Гидробаки Aquasystem применяются не только в системах водоснабжения, но и в системах отопления, где они компенсируют температурные расширения жидкости и поддерживают давление воды на заданном уровне

Гидробак Aquasystem VAV 5000 достаточно большого объёма и поэтому его часто выбирают для домов, где периодически отключают электричество или используется насос большой мощности, чтобы избежать частых пусков насоса и увеличить его срок службы

В целом, гидроаккумулятор Аквасистем VAV 5000 литров является надёжным и эффективным устройством, которое обеспечивает стабильное давление в системе водоснабжения и защищает ее от возможных повреждений, связанных с гидравлическими ударами. Его использование позволяет оптимизировать работу насосного оборудования и продлить срок его службы, а также обеспечить наличие запаса воды в случае отключения электроснабжения

Гидробак Aquasystem 5000 литров. Конструкция и принцип работы:

Металлическая емкость, внутри которой вставлена резиновая мембрана в виде груши 2 из пищевой резины. Фартук мембраны закреплен между фланцами 3 с помощью болтов 4. В верхней части бака имеется тяга с патрубком 5, закрепленная гайкой 6. Патрубок служит для установки предохранительного клапана и воздухоотводчика. Следует учитывать, что вода занимает не весь объем бака, а всего лишь его часть. Остальной объем занимает воздух под давлением. Давление воздушной подушки может регулироваться с помощью ниппеля 7, закрытого пластиковой крышкой 8

Работа насоса заключается в подаче воды под давлением в трубы и, конечно, в грушу гидроаккумулятора. Мембрана-груша расширяется, при этом окружающий мембрану воздух начинает сжиматься. Наполнение бака водой происходит, пока давление воды не сравнится с давлением воздуха. Если водопотребления нет, давление в системе выравнивается с давлением отключения реле. Насос выключается. При открытии крана вытесняемая давлением воздуха вода поступает в первую очередь из гидроаккумулятора и только когда давление в системе упадет ниже установленного, реле давления включает в работу насос

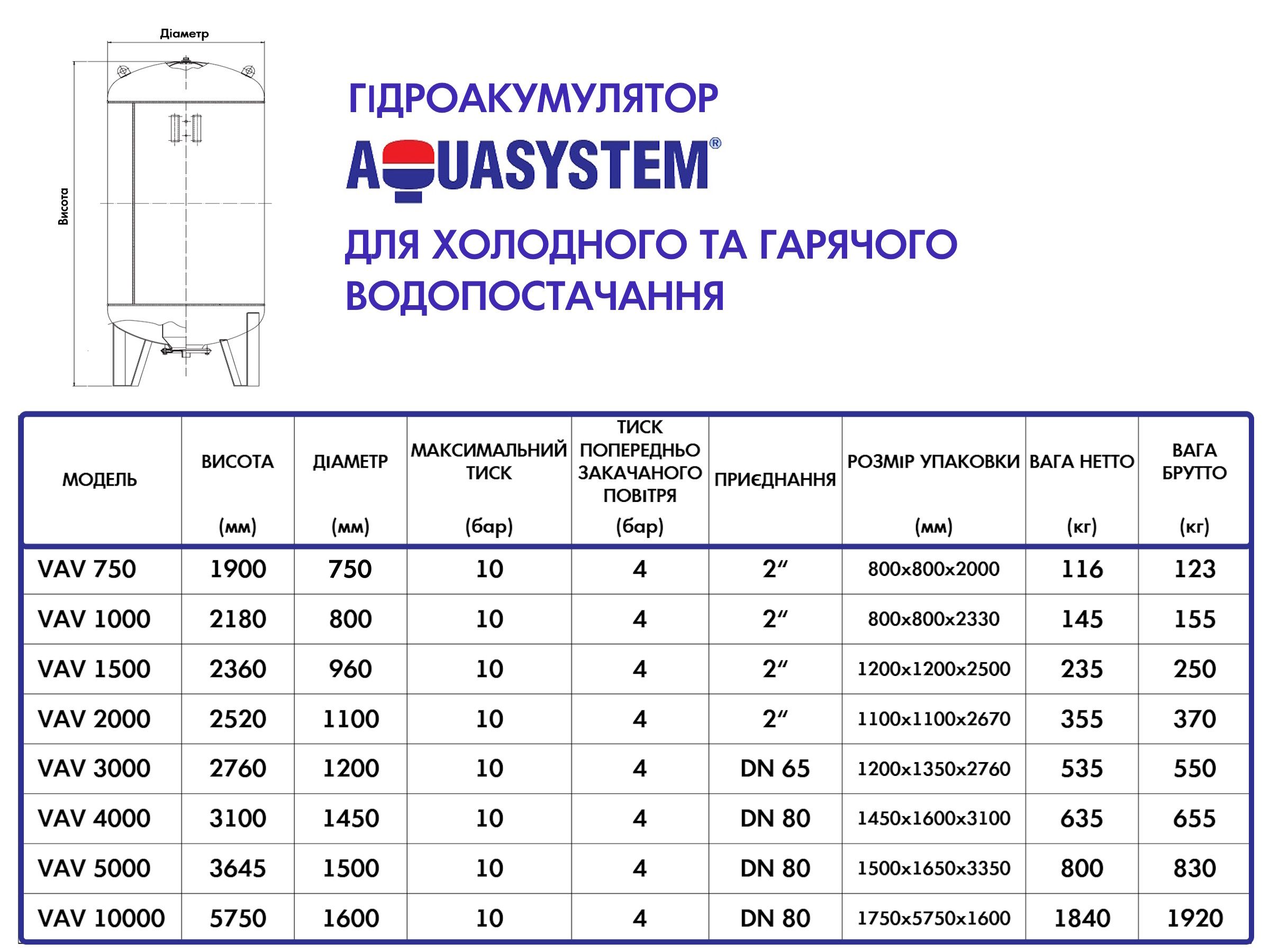

Технические характеристики гидроаккумулятора Aquasystem VAV 5000

• Объем: 5000 л
• Присоединение фланцевое DN 80
• Установка: вертикальная на ножках
• Максимальное давление: 10 бар
• Стандартное давление предварительно закаченного воздуха: 4 бара
• Рабочая среда: вода
• Температура воды: -10 °С ...+100 °С
• Материал бака гидроаккумулятора: черная сталь
• Покраска бака: эпоксидированное полиэстерное корозионно-стойкое покрытие
• Фланец стальной окрашенный в цвет бака
• Габариты: 1500х1500х3645 мм
• Габариты упаковки: 1500х3645х1650 мм
• Вес нетто: 800 кг
• Вес брутто: 830 кг
• Материал мембраны: EPDM резина Sefa (Италия)
