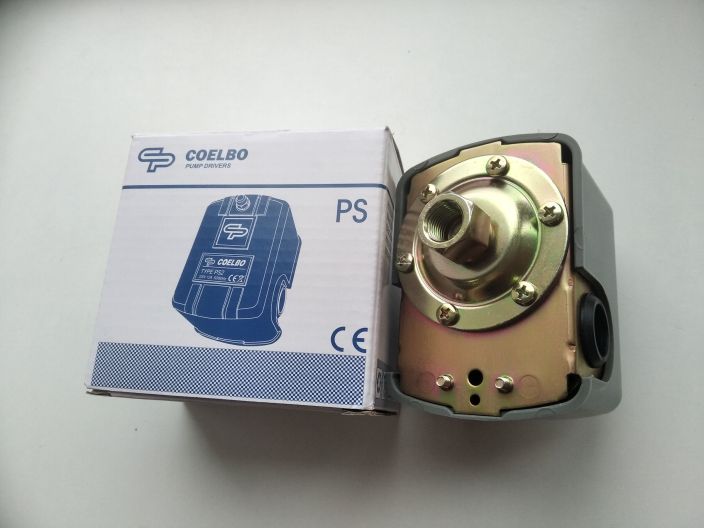

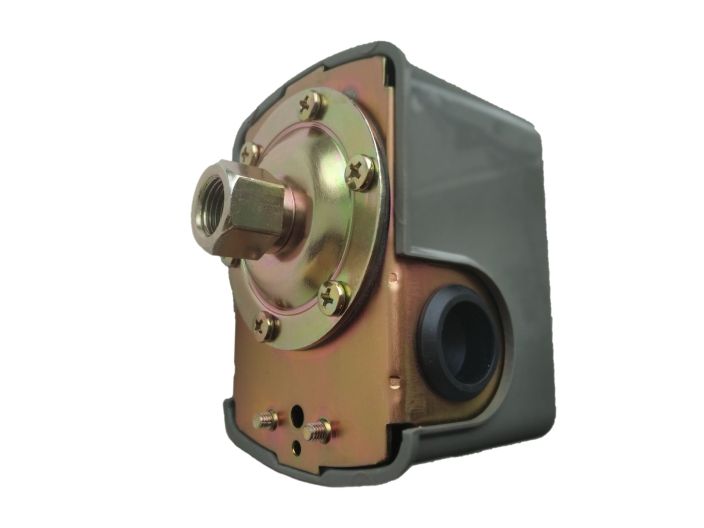

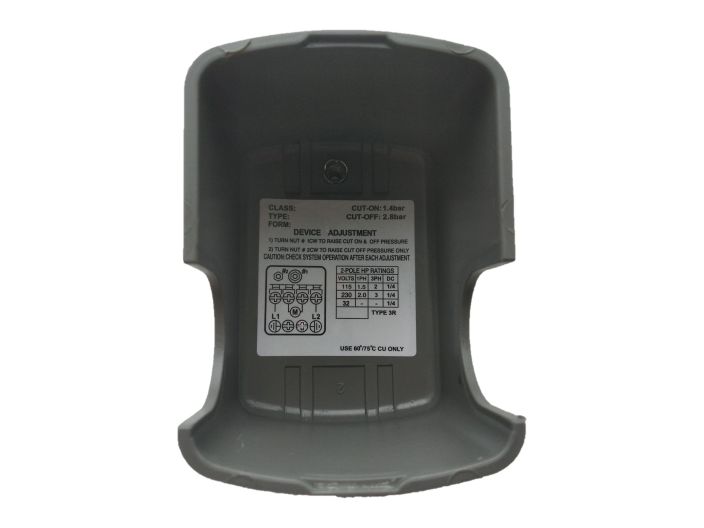

Реле давления PS2/1,5-5,5 Coelbo

Реле давления механическое PS2/1,5-5,5 для однофазных насосов и насосных станций

Реле давления PS2/1,5-5,5 предназначено для управления однофазным электронасосом с потреблением тока до 12 А. Реле является электромеханическим, то есть подключается к насосу и сети электропитания при помощи кабеля и контролирует запуск и остановку насоса механическим способом. Регулятор давления PS2/1,5-5,5 Coelbo рекомендуется для применения в системах автоматического водоснабжения:

• для управления бытовыми насосами в традиционных системах повышения давления с накопительным баком
• для комплектации насосных станций

Регулятор давления PS2/1,5-5,5 Coelbo автоматически регулирует запуск и останов насоса в зависимости от давления и его перепада. Заводские настройки реле для запуска насоса 1,4 бара, для отключения насоса 2,8 бара. Первоначальную заводскую настройку можно изменить с помощью внутренней системы регулирования. Диапазон настройки давления реле  от 1,5 бар до 5,5 бар, как следует из маркировки

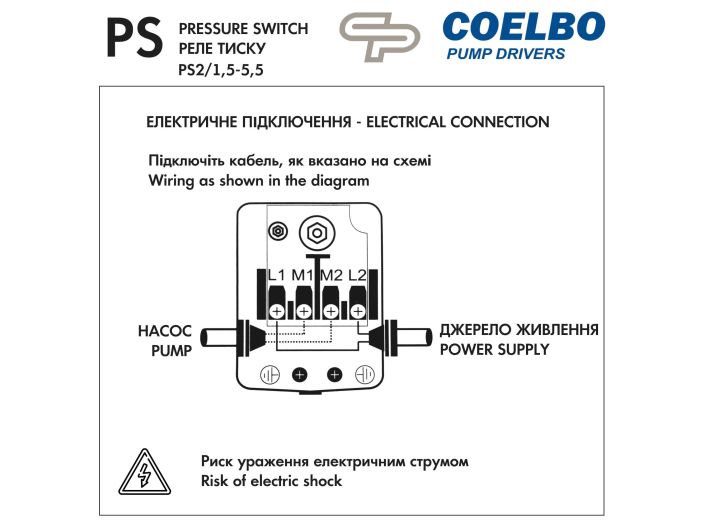

Реле PS2/1,5-5,5 Coelbo подключается к насосу и источнику питания при помощи электрокабелей согласно схеме подключения. В комплектацию входят герметичные кабельные вводы для защиты кабельных соединений от попадания воды. Регулятор советуем подключать к гидроаккумулятору при помощи латунного фитинга - пятиходового соединения - к которому можно подключить ещё манометр для контроля давления

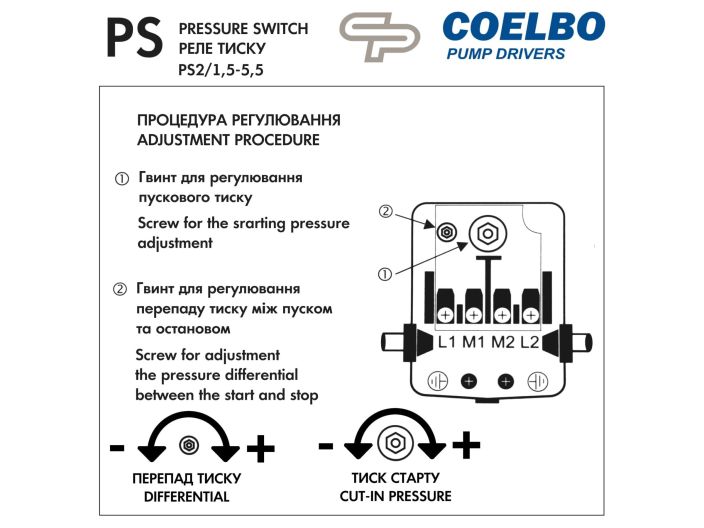

Настроить параметры работы регулятора давления PS2/1,5-5,5 Coelbo достаточно легко

• снимите крышку, отвинтив монтажный винт
• винтом 1 отрегулируйте давление старта насоса
• винтом 2 выставьте перепад давления между пуском и остановом насоса
• установите крышку на место

Внимание: проверяйте работу системы после каждой настройки

Технические характеристики реле давления PS2/1,5-5,5 Coelbo

• Тип: электромеханическое реле давления
• Производитель: Coelbo
• Страна-производитель: Испания
• Рабочая среда: пресная вода
• Диапазон настройки давления: 1,5 - 5,5 бар
• Заводская настройка: 1,4 - 2,8 бар
• Максимальный ток: 12 A
• Напряжение сети питания: 115 - 220 В, 50 Гц
• Температура окружающей среды: до 60 °C
• Присоединение Rp 1/4" (внутренняя резьба)
• Класс защиты IP 20
• Вес 0,3 кг
