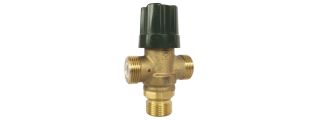

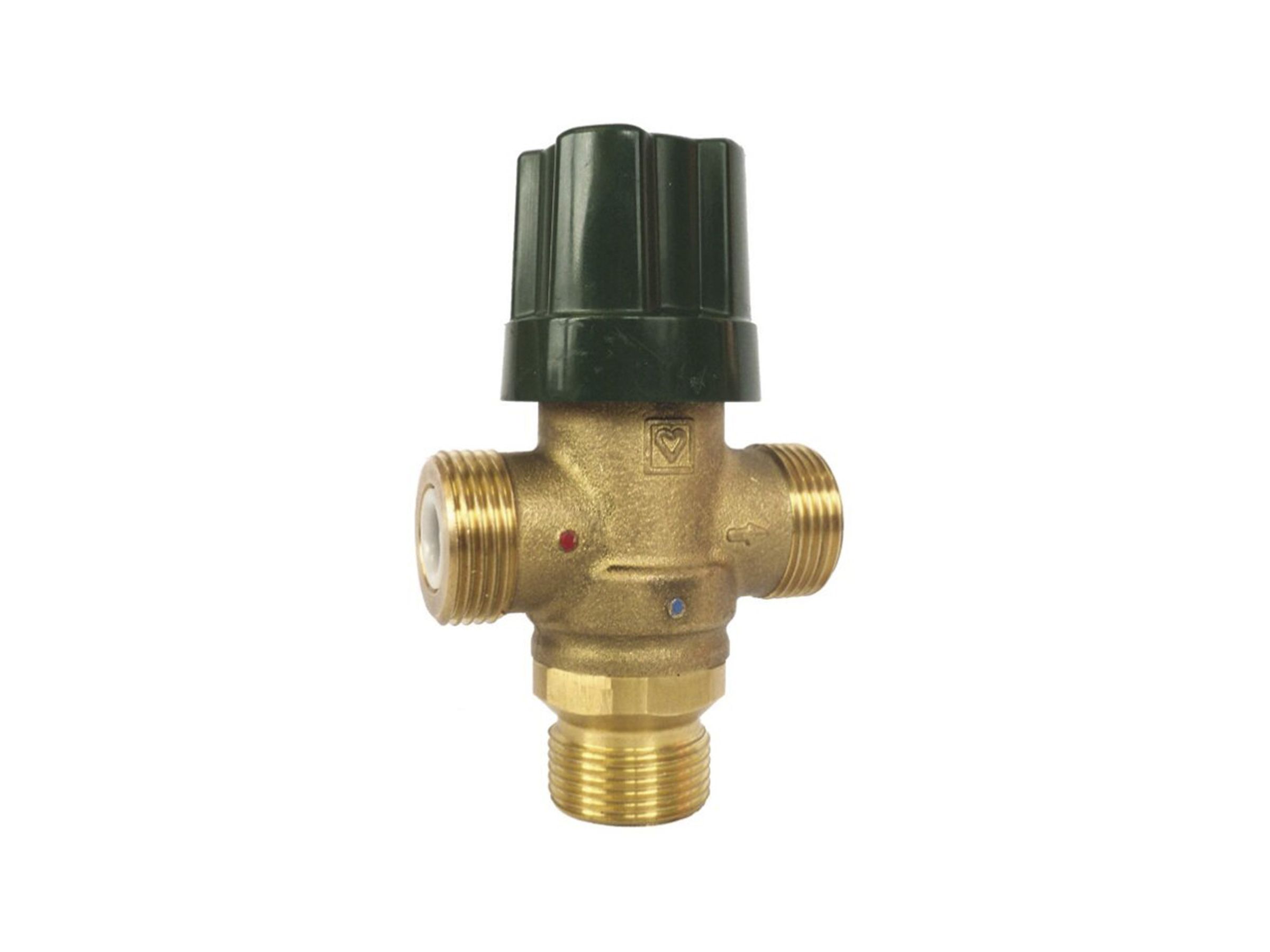

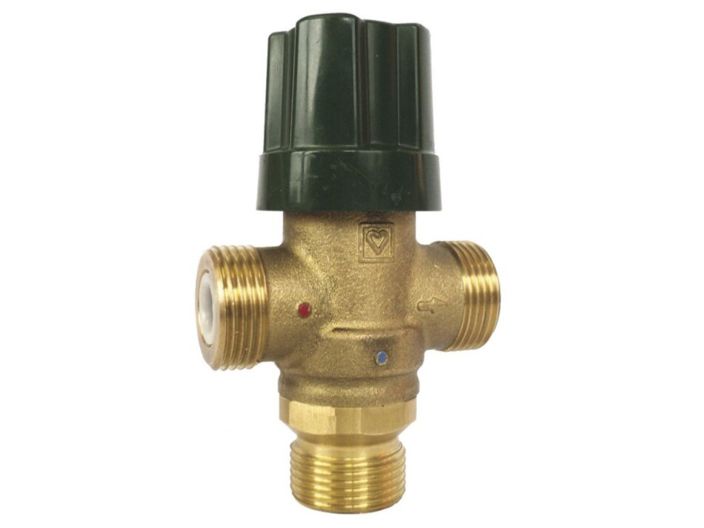

Змішувальний клапан для системи водопостачання ТМV, арт. 2776651

Триходовий змішувальний клапан Herz TMV з боковим напрямком потоку є важливим регулюючим елементом у системах водопостачання. Він дозволяє автоматично підтримувати стабільну температуру змішаної води на виході.

Який принцип роботи клапана Herz TMV?

Всередині корпусу клапана розташований термостатичний елемент, який забезпечує правильне співвідношення гарячої та холодної води. Завдяки цьому клапан підтримує заданий температурний режим незалежно від коливань тиску при відборі води іншими споживачами або змін температури на вході.

Особливості застосування

Температурні параметри на виході можна налаштовувати в діапазоні від 35 до 50 °C. Завдяки своїй надійності та зручності клапан широко використовується при підключенні бойлерів, змішувальних змійовиків, змішувальних кранів та душових систем.

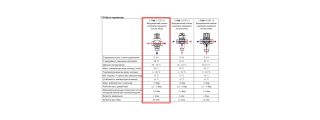

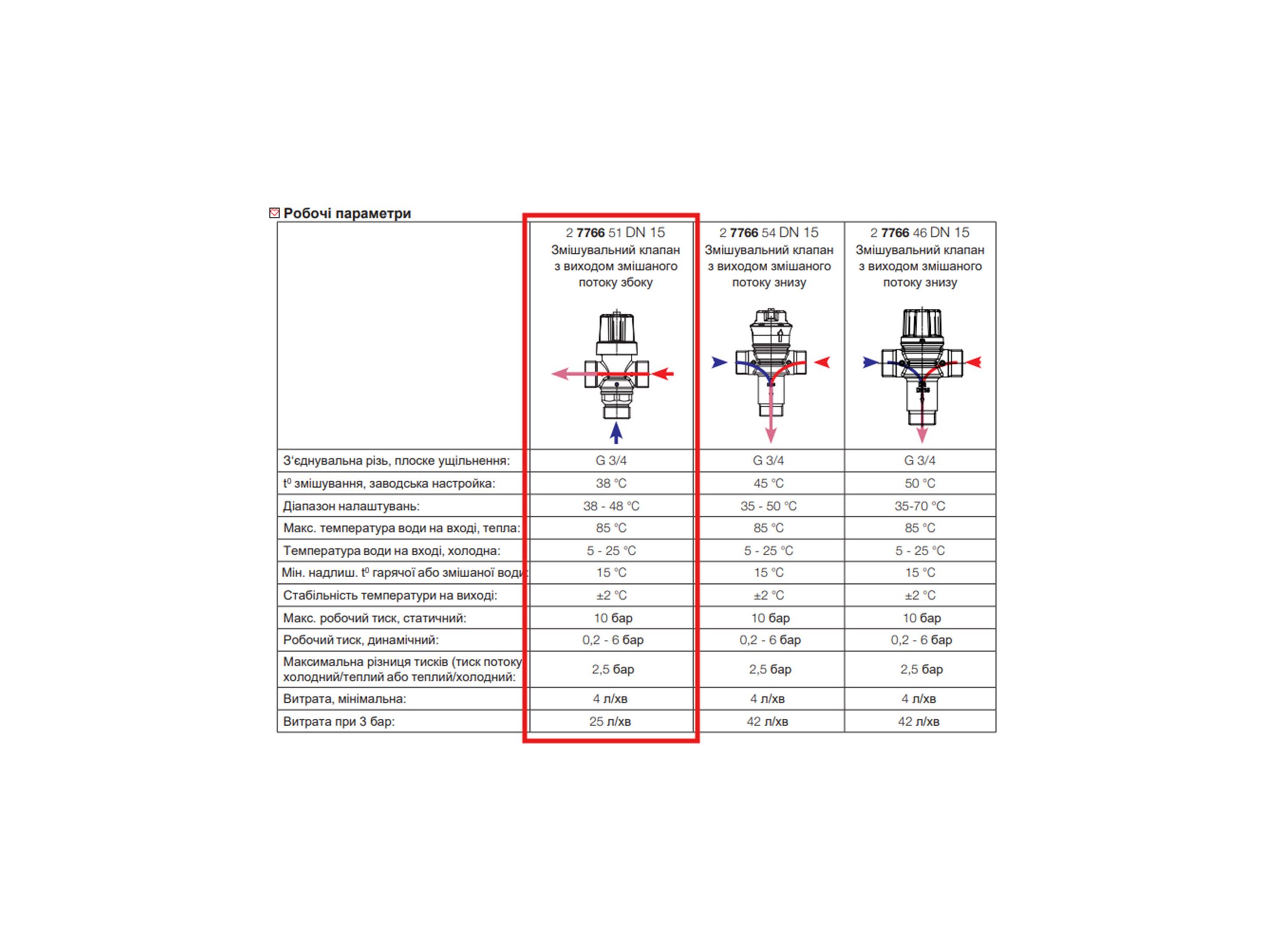

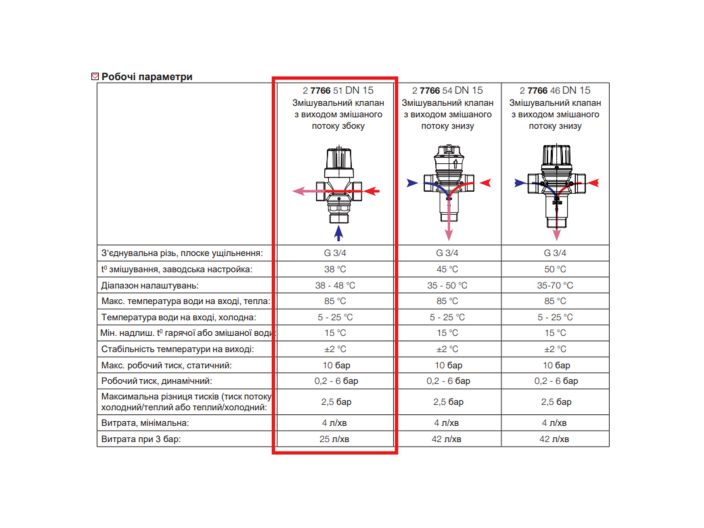

Робочі параметри:

• З’єднувальна різь, плоске ущільнення: G 3/4
• t⁰ змішування, заводська настройка: 38 °C
• Діапазон налаштувань: 38 - 48 °C
• Макс. температура води на вході, тепла: 85 °C
• Температура води на вході, холодна: 5 - 25 °C
• Мін. надлиш. t⁰ гарячої або змішаної води: 15 °C
• Стабільність температури на виході: ±2 °C
• Макс. робочий тиск, статичний: 10 бар
• Робочий тиск, динамічний: 0,2 - 6 бар
• Максимальна різниця тисків (тиск потоку) холодний/теплий або теплий/холодний: 2,5 бар
• Витрата, мінімальна: 4 л/хв
• Витрата при 3 бар: 25 л/хв

Матеріал:

• Корпус: латунь, стійка до селективної цинкової корозії, згідно з переліком UBA / 4MS
• Пружина: нержавіюча сталь 1.4310
• Внутрішні деталі: латунь, стійка до селективної цинкової корозії, згідно з переліком UBA / 4MS
• Шпиндель: латунь, стійка до селективної цинкової корозії, згідно з переліком UBA / 4MS
• Маховик: ABS
• Ущільнення: EPDM
