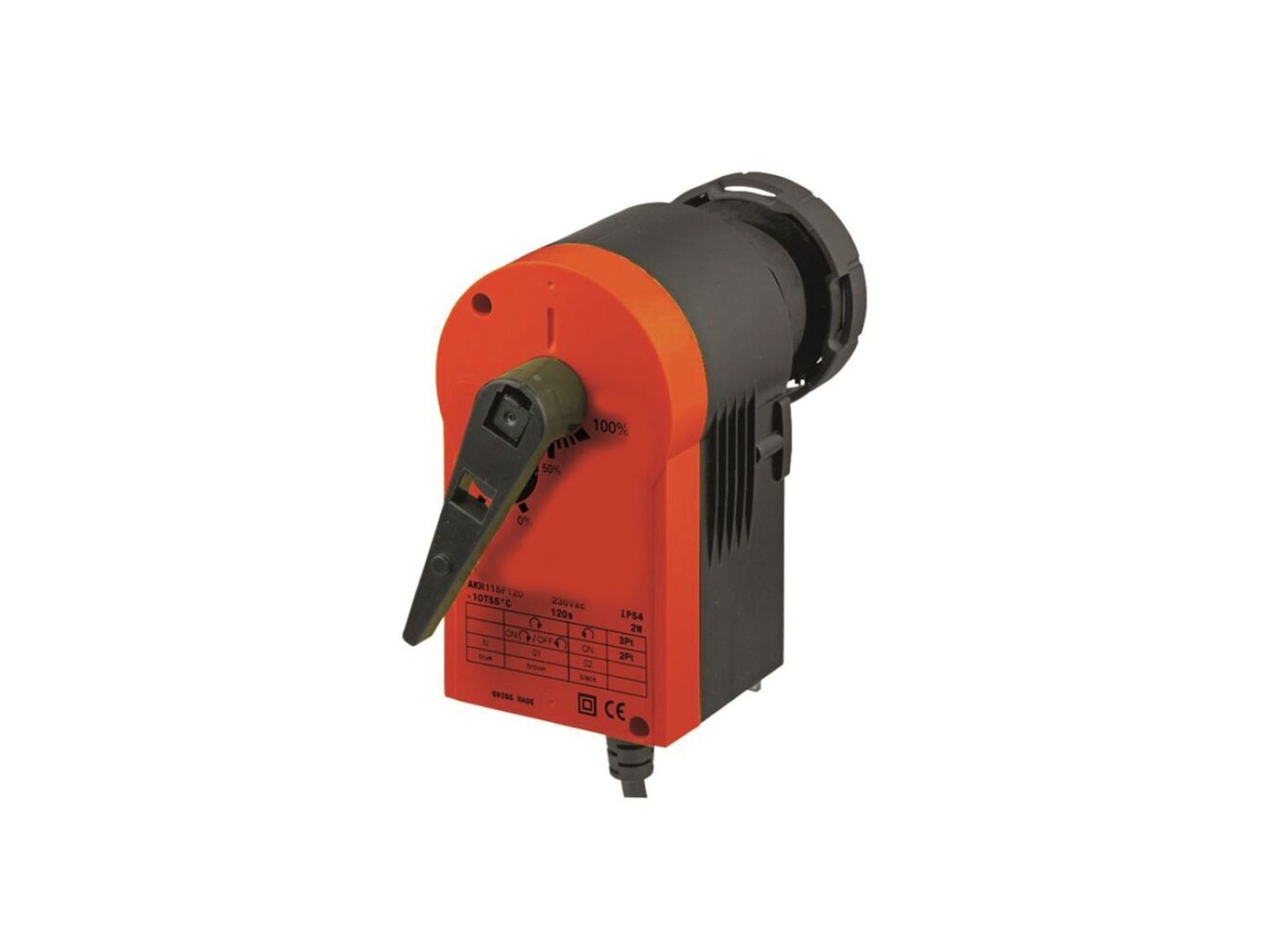

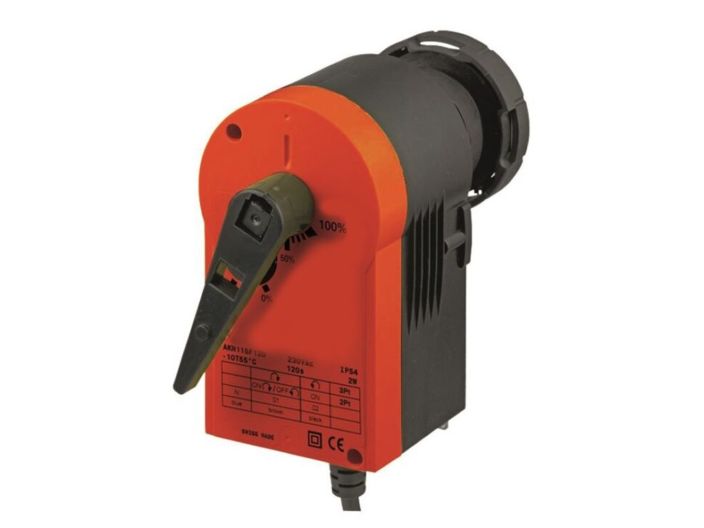

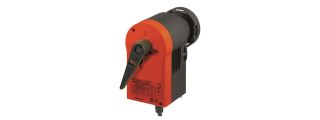

Поворотний привід для регулювальних кульових кранів 2117 (1771235)

Поворотний привод для двоходових регулювальних кульових кранів HERZ 2117 використовуються для автоматичного управління потоком теплоносія або іншої рідини в системах опалення, водопостачання. Підходить для двоходових регулювальних кранів всіх розмірів, від DN15 до DN50. Залежно від типу підключення привід може використовуватися як плавний 0...10 В, 2-позиційний (ВІДКРИТО/ЗАКРИТО) або 3-позиційний привід із проміжним положенням (ВІДКРИТО/СТОП/ЗАКРИТО).

Поворотний привод 1771235 для двоходових регулювальних кульових кранів HERZ 2117 витримує високі температури та тиск, що робить його надійним вибором як для побутових, так і для промислових об’єктів. Привід виготовлений із високоякісних матеріалів, що гарантує довготривалу та стабільну роботу.

Функції:

• Для регуляторів з аналоговим виходом (0...10 В) або перемикальним виходом (2-/3-позиційне регулювання)
• Встановлення з кульовими кранами відбувається без інструменту
• Кроковий двигун з електронним блоком управління з SUT
• Електронне силове відключення двигуна
• Автоматичне визначення застосованого керуючого сигналу (безперервний або перемикаючий)
• Кодовий перемикач для вибору характеристичної кривої та часу роботи (35 с, 60 с, 120 с)
• Тип характеристичної кривої (лінійна/квадратична/рівновідсоткова) можна встановити на приводі
• Напрямок дії можна вибрати безпосередньо на кабелі
• Коробка передач, що не потребує обслуговування
• Знімний редуктор для позиціонування кульового крана вручну (з ручкою)
• Кронштейн і затискне кільце зі склопластика для встановлення на кульовий кран
• Встановлення у вертикальному або горизонтальному положенні, але не приводом вниз.


Купують разом:

• 1211711 Двоходовий регулювальний кульовий кран DN15 (1/2") без ручного приводу (7359)
• 1211712 Двоходовий регулювальний кульовий кран DN20 (3/4") без ручного приводу (7360)
• 1211713 Двоходовий регулювальний кульовий кран DN25 (1") без ручного приводу (7361)
• 1211714 Двоходовий регулювальний кульовий кран DN32 (1 1/4") без ручного приводу (7362)
• 1211715 Двоходовий регулювальний кульовий кран DN40 (1 1/2") без ручного приводу (7363)
• 1211716 Двоходовий регулювальний кульовий кран DN50 (2") без ручного приводу (7364)

Технічні характеристики:

• Напруга живлення 24 V~ ±20%, 50...60 Гц
• Напруга живлення 24 V= -10%...20%
• Споживання енергії 5,4 Вт / 9,5 ВА
• Час спрацювання 200 мс
• З'єднувальний кабель 1,2 м, 5 × 0,5 мм
• Можливість від’єднання редуктора при позиціонуванні клапана або необхідності ручного керування.
• Синхронний двигун з електронікою керування і відключення.
• Крутний момент: 8 Нм. Час повороту на 90°: 35/60/120 с.
• З можливістю налаштування на приводі виду характеристики
• Клас захисту: ІР54
• Можливе будь-яке монтажне положення, крім приводом вниз
• Допустима температура навколиш. середовища -10...55 °C
• Допустима вологість навколиш. середовища 5...95% без конденсації
• Температура теплоносія макс. 100 °C
• Матеріал корпусу вогнестійкий пластик
• Вага 0,7кг
• Артикул 1771235
