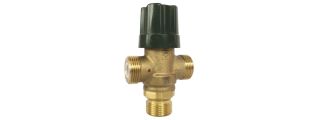

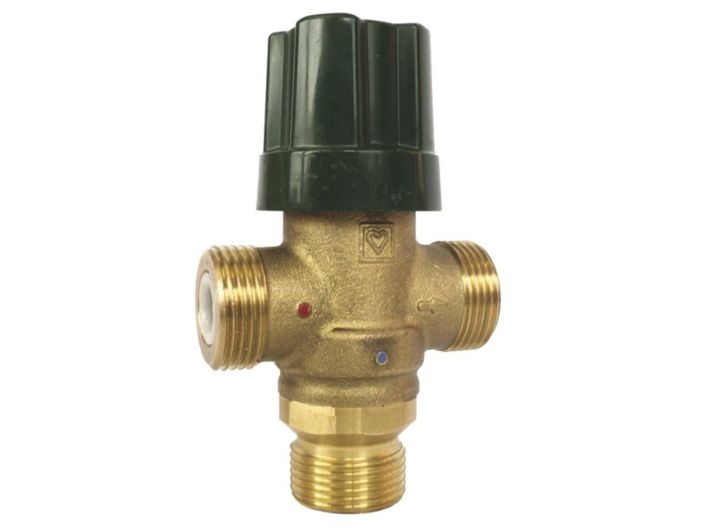

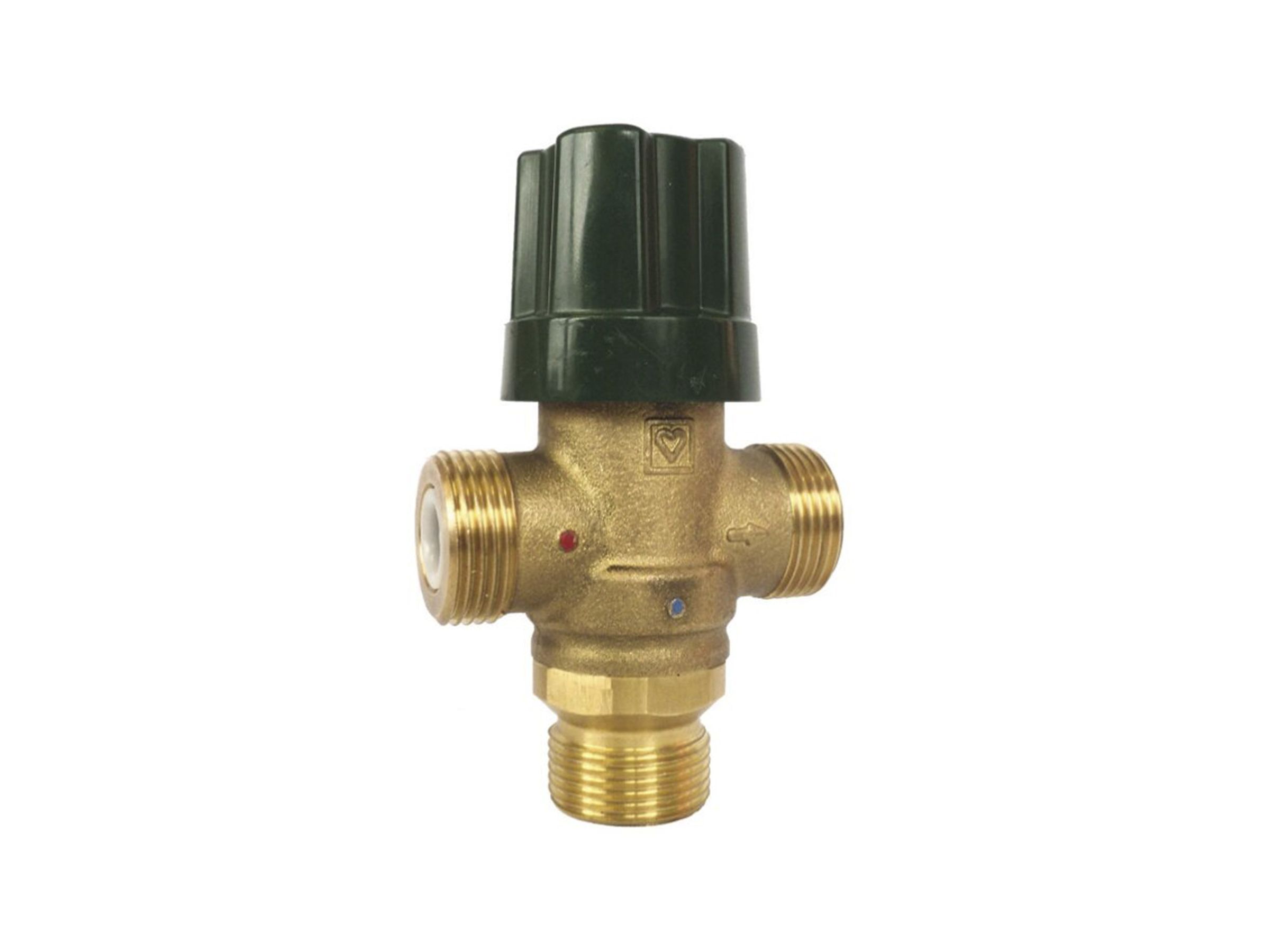

Смесительный клапан для системы водоснабжения ТМV, арт. 2776651

Трехходовой смесительный клапан Herz TMV с боковым направлением потока является важным регулирующим элементом в системах водоснабжения. Он позволяет автоматически поддерживать стабильную температуру смешанной воды на выходе.

Принцип работы клапана Herz TMV

Внутри корпуса клапана расположен термостатический элемент, который обеспечивает правильное соотношение горячей и холодной воды. Благодаря этому клапан поддерживает заданный температурный режим независимо от колебаний давления при водоразборе другими потребителями или изменения температуры на входе.

Особенности применения

Температурные параметры на выходе можно регулировать в диапазоне от 35 до 50 °C. Благодаря своей надежности и удобству клапан широко используется при подключении бойлеров, теплообменных змеевиков, смесительных кранов и душевых систем.

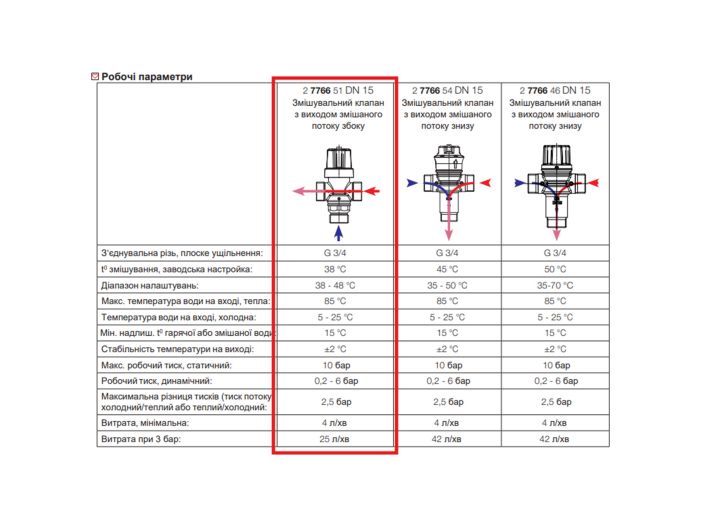

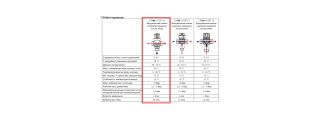

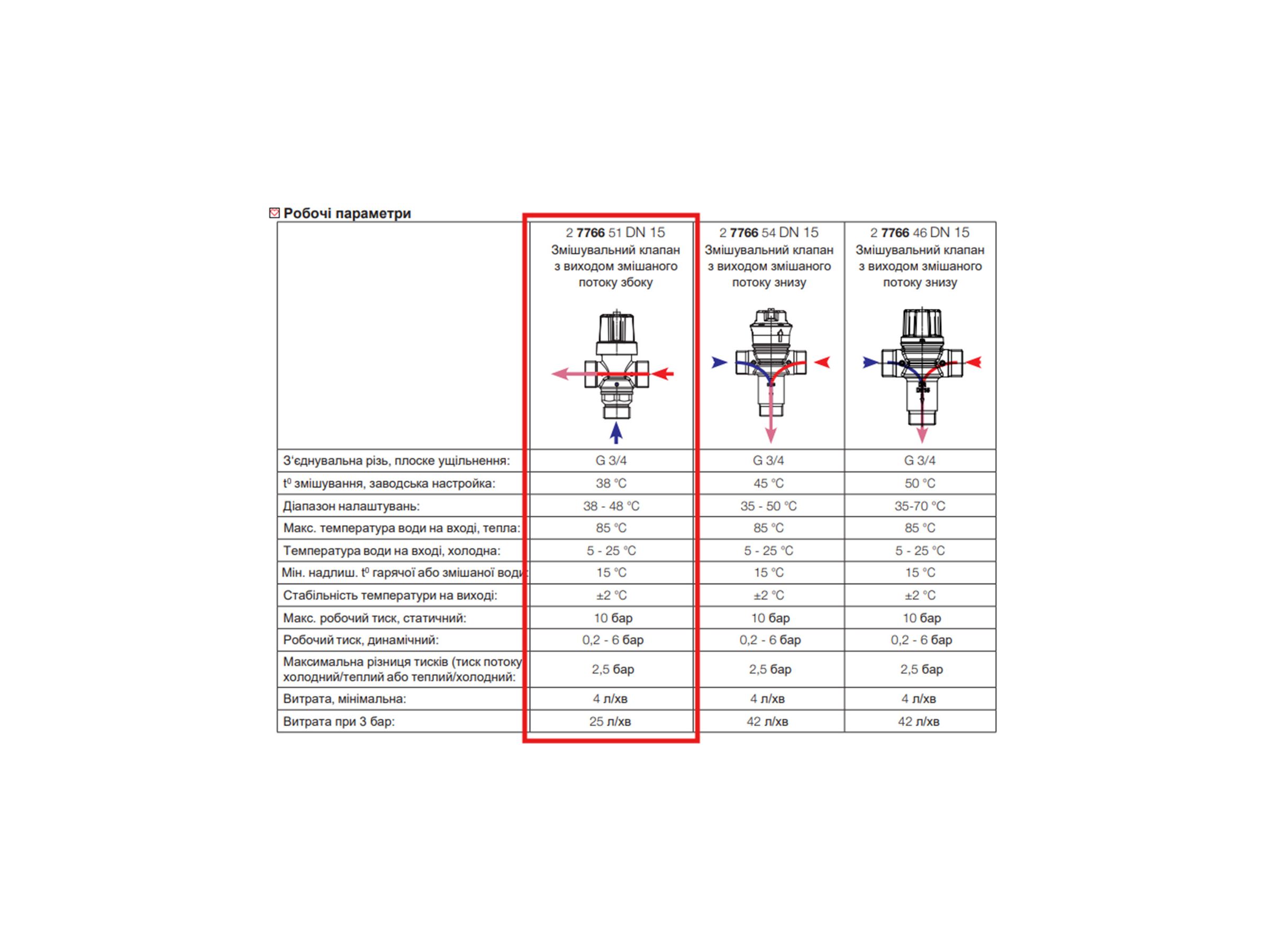

Рабочие параметры:

• Присоединительная резьба, плоское уплотнение: G 3/4

• t⁰ смешивания, заводская настройка: 38 °C

• Диапазон регулировки: 38 – 48 °C

• Макс. температура воды на входе (горячая): 85 °C

• Температура воды на входе (холодная): 5 – 25 °C

• Мин. избыточная температура горячей или смешанной воды: 15 °C

• Стабильность температуры на выходе: ±2 °C

• Макс. рабочее давление, статическое: 10 бар

• Рабочее давление, динамическое: 0,2 – 6 бар

• Максимальная разница давлений (поток) холодная/горячая или горячая/холодная вода: 2,5 бар

• Расход, минимальный: 4 л/мин

• Расход при 3 бар: 25 л/мин

Материал:

• Корпус: латунь, устойчивая к селективной цинковой коррозии, согласно перечню UBA / 4MS

• Пружина: нержавеющая сталь 1.4310

• Внутренние детали: латунь, устойчивая к селективной цинковой коррозии, согласно перечню UBA / 4MS

• Шпиндель: латунь, устойчивая к селективной цинковой коррозии, согласно перечню UBA / 4MS

• Рукоятка: ABS

• Уплотнение: EPDM
