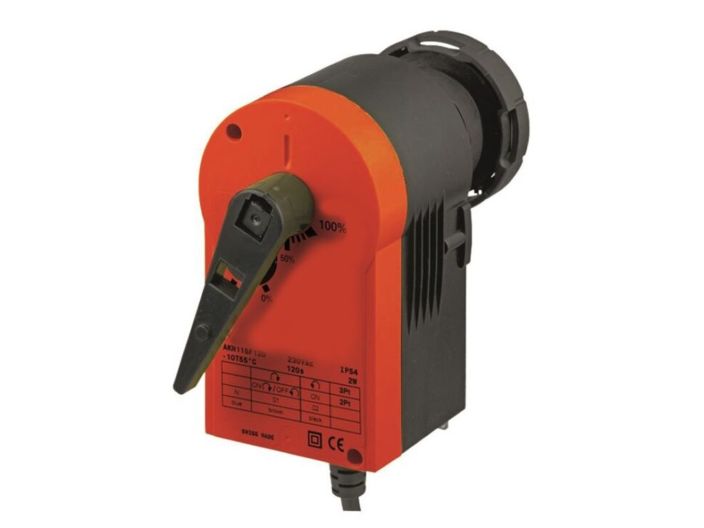

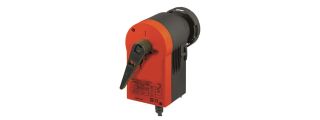

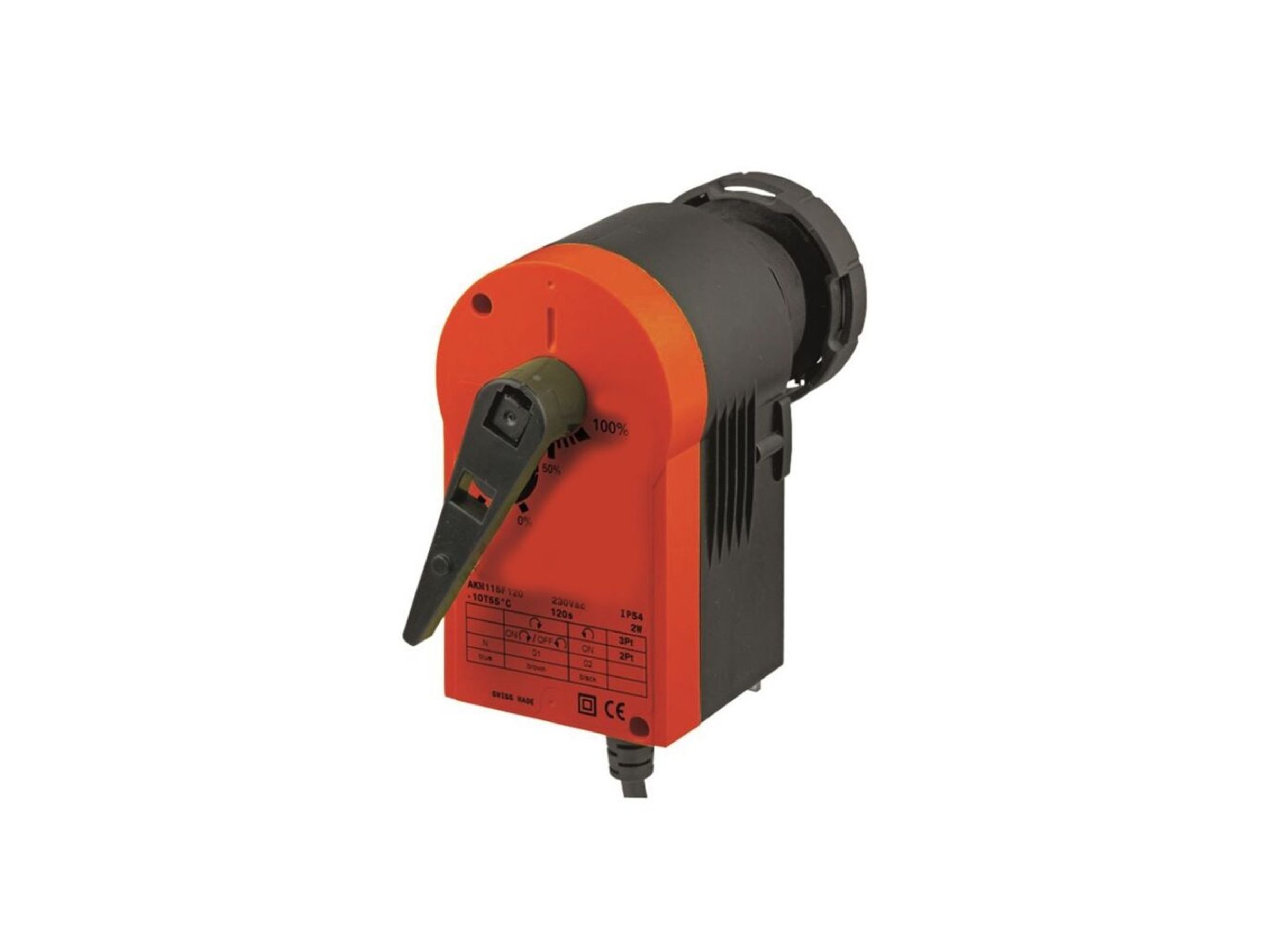

Поворотный привод для регулировочных шаровых кранов 2117 (1771235)

Поворотный привод для двоходовых регулирующих шаровых кранов HERZ 2117 используется для автоматического управления потоком теплоносителя или другой жидкости в системах отопления, водоснабжения. Подходит для двухходовых регулировочных кранов всех размеров от DN15 до DN50. В зависимости от типа подключения привод может использоваться как плавный 0...10 В, 2-позиционный (ОТКРЫТО/ЗАКРЫТО) или 3-позиционный привод с промежуточным положением (ОТКРЫТО/СТОП/ЗАКРЫТО).

Поворотный привод 1771233 для двоходовых регулирующих шаровых кранов HERZ 2117 выдерживает высокие температуры и давление, что делает его надежным выбором как для бытовых, так и для промышленных объектов. Привод изготовлен из высококачественных материалов, что гарантирует длительную и стабильную работу.

Функции:

• Для регуляторов с аналоговым выходом (0...10 В) или переключающим выходом (2-/3-позиционная регулировка)
• Установка с шаровыми кранами производится без инструмента
• Шаговый двигатель с электронным блоком управления по SUT
• Электронное силовое отключение двигателя
• Автоматическое определение применяемого управляющего сигнала (непрерывный или переключающий)
• Кодовый переключатель для выбора характерной кривой и времени работы (35 с, 60 с, 120 с)
• Тип характеристической кривой (линейная/квадратичная/равнопроцентная) можно установить на приводе
• Направление действия можно выбрать непосредственно на кабеле
• Коробка передач, не требующая обслуживания
• Съемный редуктор для позиционирования шарового крана вручную (с ручкой)
• Кронштейн и зажимное кольцо из стеклопластика для установки на шаровой кран.
• Установка в вертикальном или горизонтальном положении, но не приводом вниз.

Покупают вместе:

• 1211711 Двухходовой регулировочный шаровой кран DN15 (1/2") без ручного привода (7359)
• 1211712 Двухходовой регулировочный шаровой кран DN20 (3/4") без ручного привода (7360)
• 1211713 Двухходовой регулировочный шаровой кран DN25 (1") без ручного привода (7361)
• 1211714 Двухходовой регулировочный шаровой кран DN32 (1 1/4") без ручного привода (7362)
• 1211715 Двухходовой регулировочный шаровой кран DN40 (1 1/2") без ручного привода (7363)
• 1211716 Двухходовой регулировочный шаровой кран DN50 (2") без ручного привода (7364)

Технические характеристики:

• Напряжение питания 24 V~ ±20%, 50...60 Гц
• Напряжение питания 24 V= -10%...20%
• Потребление энергии 5,4 Вт/9,5 ВА
• Время срабатывания 200 мс
• Соединительный кабель 1,2м, 5×0,5мм
• Возможность отсоединения редуктора при позиционировании клапана
• или необходимости ручного управления.
• Синхронный двигатель с электроникой управления и отключения.
• Крутящий момент: 8 Нм. Время поворота на 90°: 35/60/120 с.
• С возможностью настройки на приводе вида характеристики
• Класс защиты: IP54
• Возможно любое монтажное положение, кроме привода вниз
• Допустимая температура вокруг. среды -10...55 °C
• Допустимая влажность окружаешь. среды 5...95% без конденсации
• Температура теплоносителя макс. 100 °C
• Материал корпуса огнестойкий пластик
• Вес 0,7кг
• Артикул 1771235
