Как подобрать кабель к скважинному насосу

  Мы утверждаем, что подбор кабеля к скважинному погружному насосу в дом задача очень важная. Качественный водопогружной кабель настолько важен для надежной работы насоса, что производители насосного оборудования стараются помочь нам, потребителям с его выбором. Одни, например, Педролло, Водолей комплектуют некоторые модели насосов стандартным кабелем определенной длины. Компания Grundfos рекомендует для своих погружных скважинных насосов SQ свой кабель, отличного качества, которому доверяет работоспособность своих водоснабжающих помп. Но не всегда можно сразу на заводе изготовителе насосов укомплектовать погружной скважинный насос в дом кабелем. Почему и как все таки подобрать кабель к скважиннику мы расскажем ниже.
Подключение любого погружного насоса начинается с расчета и выбора сечения электрокабеля, от этого важного показателя зависит очень многое, в том числе и нормальная работоспособность насоса. При выборе электрокабеля для погружного насоса нужно учитывать то, что  кабель будет постоянно находится в погруженном в воду состоянии, поэтому он должен быть устойчив к влаге. Кроме этого в большинстве случаев погружные (скважинные) насосы используются для подачи питьевой воды, поэтому кабель должен соответствовать всем санитарно-гигиеничным нормам.
  Вернемся к вопросу подбора сечения кабеля. Как же узнать какое сечение будет оптимальным для работы вашего насоса? Для этого нужно знать некоторые параметры: во-первых, потребляемую мощность двигателя насоса, во-вторых, общую длину кабеля (длина кабеля от насоса  до места подключения в сеть электропитания), в-третьих, какое напряжение питания двигателя насоса. Исходя из этих параметров, сечение кабеля подбирается по специальной таблице, которая приведена ниже. Данная таблица справедлива для насосов разных производителей, хотя некоторые из них могут рекомендовать кабель другого сечения для своих насосов.
Расчет кабеля для однофазных скважинных насосов (230 В, 50 Гц)
Расчет кабеля для однофазных скважинных насосов (230 В, 50 Гц)

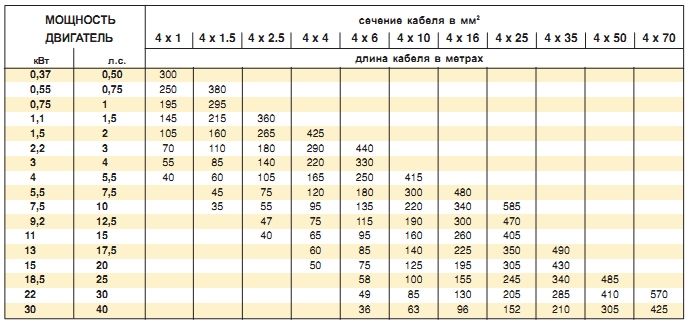

Расчет кабеля для трехфазных скважинных насосов (400 В, 50 Гц)
Расчет кабеля для трехфазных скважинных насосов (400 В, 50 Гц)
  Почему же так много внимания уделяется правильному подбору сечения кабеля? Как неправильно подобранное сечение влияет на работу насоса? Если сечение кабеля выбрано меньше положенного значения, то это приводит к повышенному сопротивлению, и соответственно большему нагреву водопогружного кабеля, что может привести к повреждению изоляции или термоусадочной кабельной муфты. При этом значительно уменьшается потребляемая мощность двигателя и насос соответственно не выдает своих оптимальных характеристик.
  Кабель может быть 3-х или 4-х жильным. Количество жил определяется исходя из напряжения питания. Так для подключения 3-х фазных насосов нужен 4-х жильный кабель. В зависимости от подключаемой автоматики, однофазные насосы в дом могут подключаться как 3-х, так и 4-х жильным кабелем.
В украинских магазинах чаще можно купить одножильный кабель, что создает дополнительные неудобства при монтаже. Ведь приходится соединять жилы кабеля по всей длине. Поэтому намного целесообразней сразу взять кабель с соответствующим количеством жил, которые будут находится в единой изоляции. Например для насосов Грундфос SQ рекомендуем фирменный водопогружной кабель 3х2,5. Кроме удобства монтажа это обеспечивает еще и дополнительную защиту  кабеля от воды.
Подсоединение электрокабеля к двигателю должно осуществляться с помощью специальной водонепроницаемой кабельной муфты термоусадочного или заливного типа. Только такой способ соединения исключает вероятность попадания воды в двигатель. Кабель целесообразно крепить к водоподъемной трубе специальными хомутами с интервалом не менее 2 м. При креплении кабеля к водоподъёмной трубе кабелю надо дать слабину настолько, чтобы он не был сильно натянут, но в то же время и не провисал.
